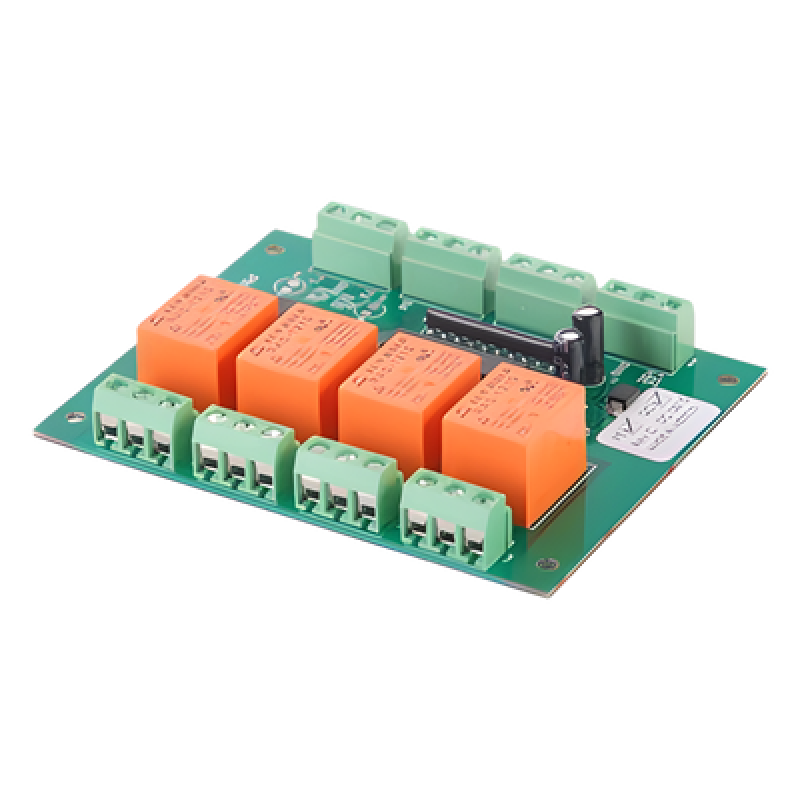

Tarjeta para control de Esclusas para 2 puertas

Control de 2 puertas para seguridad avanzada
4 salidas de relevador (1A @ 115VAC máx)
2 salidas trigger positivo de pulso a 5V
Entradas S1-S4 para contactos magnéticos NC/NO
Indicación luminosa de puerta abierta por T1-T2
Diseño compacto 73x94x20 mm para fácil instalación

Modelo

Marca

32101617

3 años de garantía

Precio de lista:$2,740.01-35%

$1,781.00

IVA incluido

TC: $17.44 MXN/USD · IVA 16% incluido

¿Es usted instalador o integrador?

Inicie sesión con su cuenta B2B para consultar el precio aplicable a su nivel y, cuando corresponda, sus condiciones de crédito.

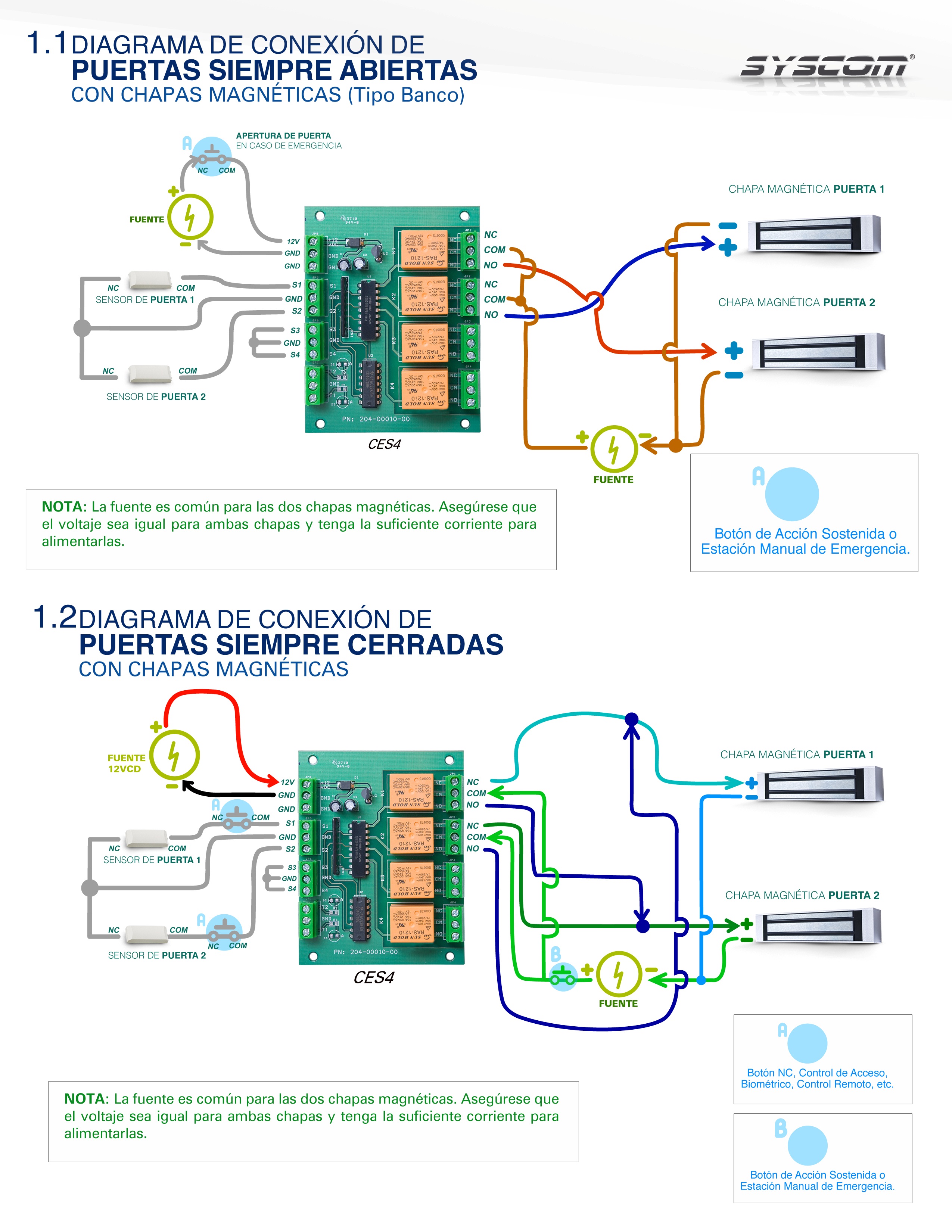

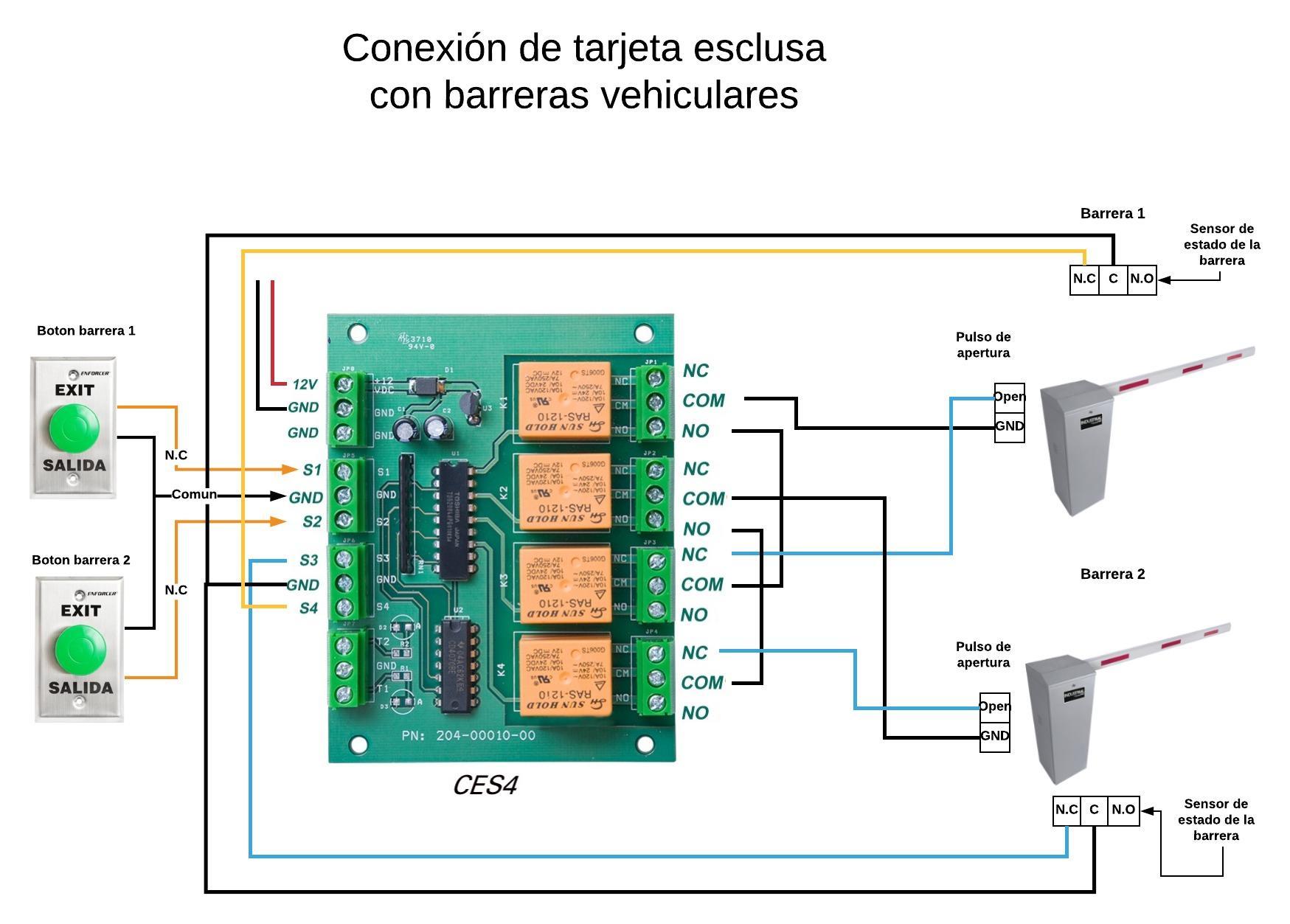

CES4manual Diagrama con tarjeta esclusadora CES4 y cerraduras eléctricas Diagrama_instalacion Esclusa con dos barreras.jpeg Etiqueta Producto

Especificaciones tecnicas de Electronic Design CES4

Características principales

Control de 2 puertas para seguridad avanzada
4 salidas de relevador para chapas magnéticas
2 salidas de trigger a 5 V
Entradas para sensores NC/NO indispensables
Dimensiones compactas: 73x94x20 mm

Especificaciones eléctricas

Alimentación: 12 volts DC @ 125 mA
Salidas de relevador: 4 salidas (1Amp @ 115VAC Máx)
Salidas de Trigger: 2 salidas de pulso positivo a 5V

Conexiones

Entrada de alimentación: +12VDC y GND
Entradas de sensores: S1-S4 para contactos magnéticos
Salidas de nivel alto: T1-T2 (5V al abrir puerta)
Terminales de relevador: NO-X, NC-X y C-X para cada relevador

Aplicaciones

Control de acceso para bancos (puertas NC/NO)
Requiere equipos de sujeción con modo de operación compatible
Indicación luminosa de espera mediante terminales T1 y T2

Información adicional

Indicador: Puerta abierta T1 y T2
Garantía: 1 año

Características Principales

Control de 2 puertas para seguridad avanzada
4 salidas de relevador (1A @ 115VAC máx)
2 salidas trigger positivo de pulso a 5V
Entradas S1-S4 para contactos magnéticos NC/NO
Indicación luminosa de puerta abierta por T1-T2
Diseño compacto 73x94x20 mm para fácil instalación
