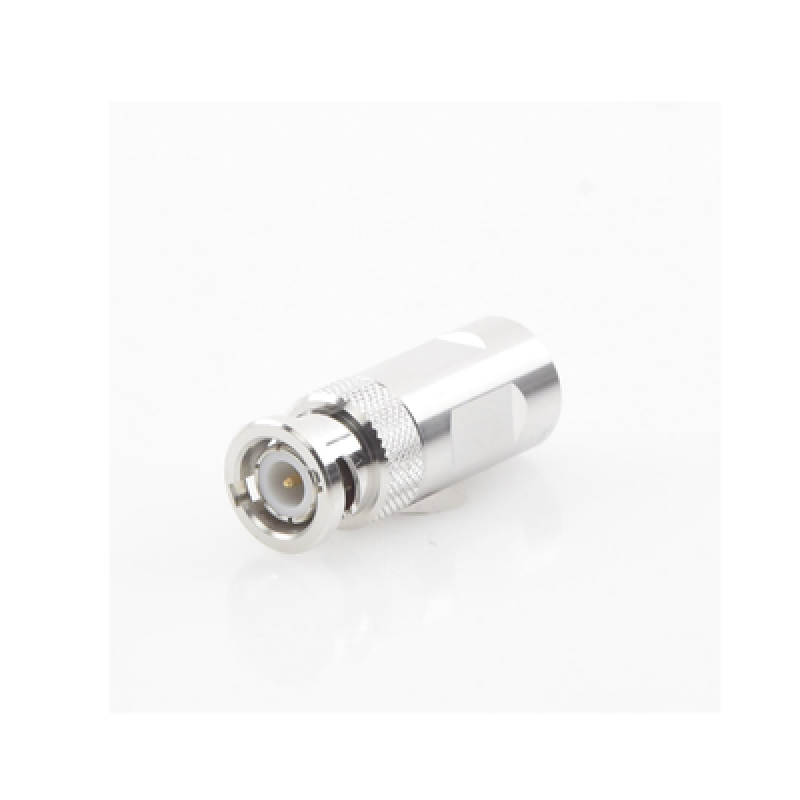

Vista 2 del producto

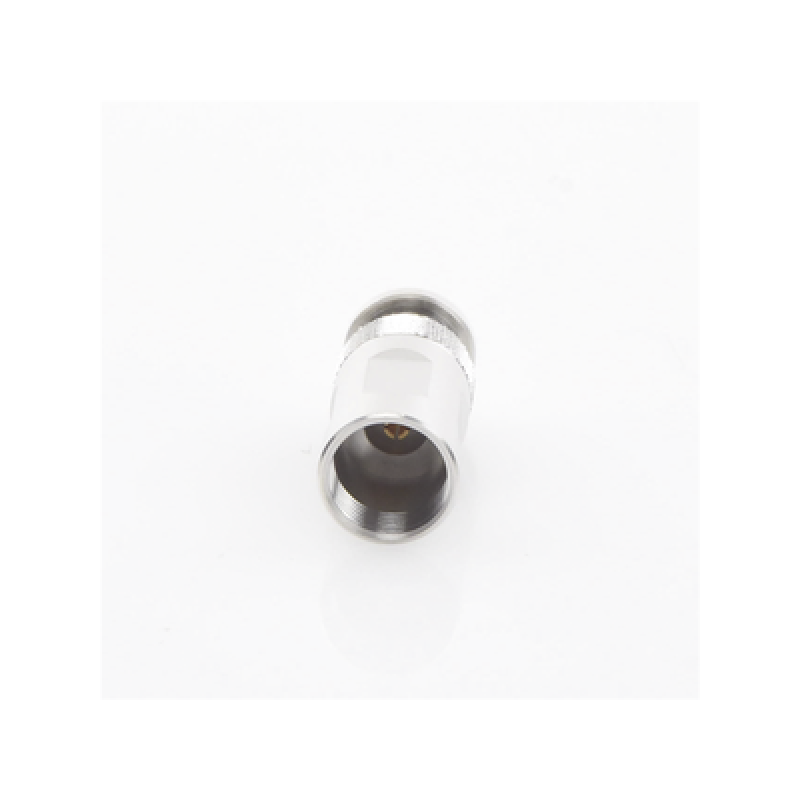

Vista 3 del producto
Vista 4 del producto
1 / 4

Conector BNC Macho para cable FSJ150A

  • Conector BNC macho para cable FSJ150A
  • Modo de ensamble auto-sujetado
  • Cuerpo plateado de alta resistencia
  • Contacto central de oro cautivo
  • Aislante dieléctrico de teflón
  • Impedancia 50 ohm hasta 4000 MHz
Modelo
F1TBM-C
Marca
ANDREW / COMMSCOPE
SAT
39121433Conectores de radiofrecuencia (rf)
3 años de garantía
Precio de lista:$1,143.18-41%

MXN

$677.36

IVA incluido

TC: $18.80 MXN/USD · IVA 16% incluido

ANDREW / COMMSCOPE
200+200 próximamente
Entrar como distribuidor
1
Cotizar por WhatsApp

Información técnica

Especificaciones

Características Principales

  • Conector BNC macho para cable FSJ150A
  • Modo de ensamble auto-sujetado
  • Cuerpo plateado de alta resistencia
  • Contacto central de oro cautivo
  • Aislante dieléctrico de teflón
Especificaciones Eléctricas
  • Impedancia: 50 ohm
  • Frecuencia operación: 0 – 4000 MHz
  • Tensión RF: 500 Vrms máximo
  • Resistencia contacto exterior: 1.00 mOhm máximo
  • Resistencia contacto interior: 2.50 mOhm máximo
  • Resistencia aislamiento: 5000 MOhm mínimo
  • Potencia promedio: 0.4 kW @ 900 MHz
  • Potencia pico: 5.00 kW máximo
  • Efectividad blindaje: -110 dB
Especificaciones Mecánicas
  • Estilo cuerpo: Recto
  • Método sujeción exterior: Auto-clamp
  • Método sujeción interior: Cautivo
  • Revestimiento exterior: Trimetal
  • Revestimiento interior: Oro
  • Durabilidad interfaz: 500 ciclos
  • Fuerza retención: 450 N | 101 lbf
  • Par de torsión: 1.40 N-m | 1.03 ft lb
  • Fuerza inserción: 66.72 N | 15.00 lbf
  • Tamaño nominal: 1/4 in
  • Diámetro: 14.50 mm | 0.57 in
  • Altura: 14.50 mm | 0.57 in
  • Longitud: 43.54 mm | 1.71 in
  • Peso: 32.00 g | 0.07 lb
Especificaciones Ambientales
  • Temperatura operación: -55 °C a +85 °C
  • Temperatura almacenamiento: -65 °C a +125 °C
  • Resistencia humedad: IEC 60068-2-3
  • Choque mecánico: IEC 60068-2-27
  • Choque térmico: IEC 60068-2-14
  • Vibración: IEC 60068-2-6
  • Corrosión: IEC 60068-2-11
Compliance
  • RoHS: 2011/65/EU Cumple por Exención
  • China RoHS: SJ/T 11364-2006 Sobre Valor Máximo de Concentración
  • ISO 9001:2008: Diseñado, manufacturado y/o distribuido bajo este sistema de calidad
Rendimiento VSWR
  • 0–2000 MHz: VSWR 1.12 / Pérdida retorno 25.00 dB
  • 2000–3000 MHz: VSWR 1.12 / Pérdida retorno 25.00 dB
  • 3000–4000 MHz: VSWR 1.15 / Pérdida retorno 23.00 dB

Para cables coaxiales FSJ1-50A


Herramientas recomendadas:

  • MCPT-1412 -- Herramienta manual para preparar cable Heliax.

Características principales

  • Conector BNC macho para cable FSJ150A
  • Modo de ensamble auto-sujetado
  • Cuerpo plateado de alta resistencia
  • Contacto central de oro cautivo
  • Aislante dieléctrico de teflón
  • Impedancia 50 ohm hasta 4000 MHz

Alternativas Similares

Conector Coaxial N Macho / Estilo Derecho / 50 Ohm / 0-18000 MHz / 565 Vrms / Blindaje -110 dB / Para Cable FSJ1-50A
ANDREW / COMMSCOPE

Conector Coaxial N Macho / Estilo Derecho / 50 Ohm / 0-18000 MHz / 565 Vrms / Blindaje -110 dB / Para Cable FSJ1-50A

F1TNM-HC

MXN

$634.84

IVA
incluido
200
1
Kit de Aterrizaje para Cable Coaxial 7/8" / Conductor Calibre 6 / Longitud 609.6 mm (24") / Acero Inoxidable / Terminal 1 o 2 Puntos
ANDREW / COMMSCOPE

Kit de Aterrizaje para Cable Coaxial 7/8" / Conductor Calibre 6 / Longitud 609.6 mm (24") / Acero Inoxidable / Terminal 1 o 2 Puntos

SG78-06B2A

MXN

$422.67

IVA
incluido
200
1
Kit de Impermeabilización / Sellado de Humedad / Rango -55°C a +85°C / Resistencia UV 1000h / Conectores 1/4' a 2-1/4'
ANDREW / COMMSCOPE

Kit de Impermeabilización / Sellado de Humedad / Rango -55°C a +85°C / Resistencia UV 1000h / Conectores 1/4' a 2-1/4'

221-213

MXN

$534.61

IVA
incluido
200
1
Cable Coaxial Superflexible / 1/2' / 50 Ohms / Cobre Corrugado 100% / 13.2 mm OD / 0.69 ft Radio Mínimo
ANDREW / COMMSCOPE

Cable Coaxial Superflexible / 1/2' / 50 Ohms / Cobre Corrugado 100% / 13.2 mm OD / 0.69 ft Radio Mínimo

FSJ4-50B

MXN

$295.86

IVA
incluido
200
1

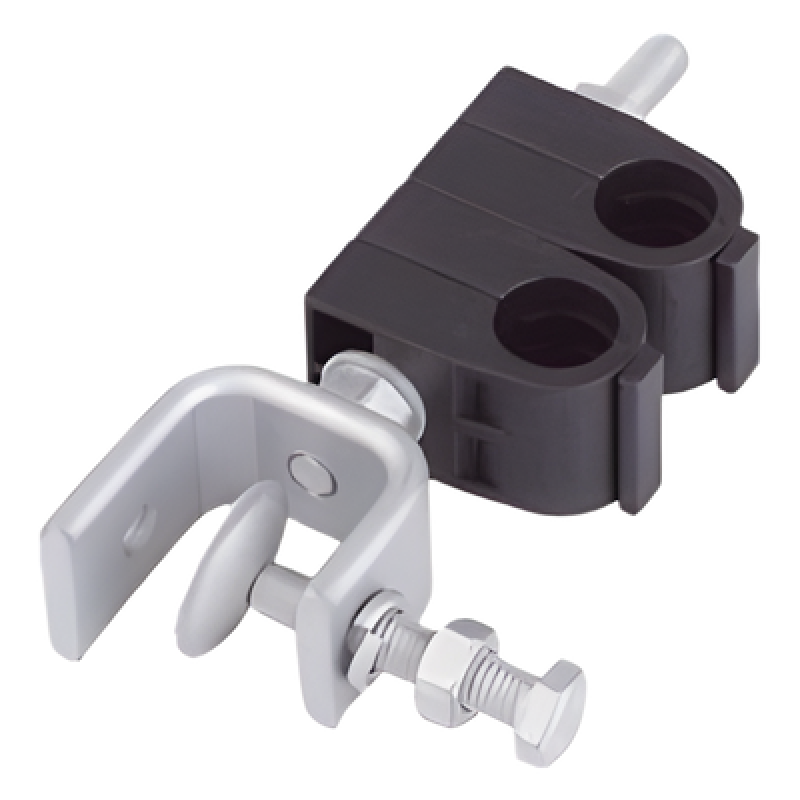

Sujetador Coaxial / 2 Cables 1/2" / Instalación Angular / Acero Inoxidable 304 / -40°C a +85°C / Vibración 4 h
