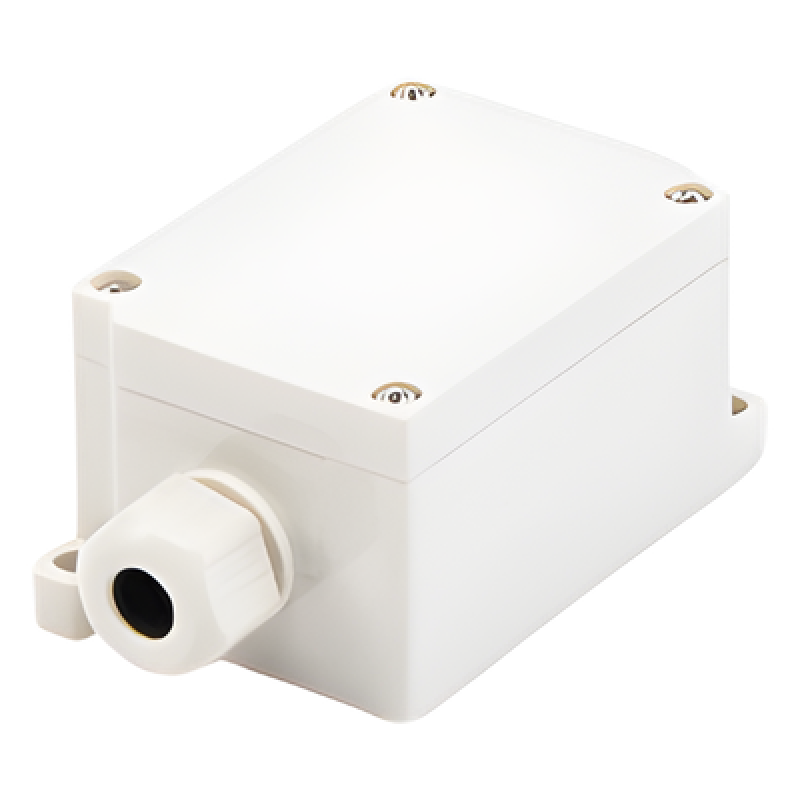

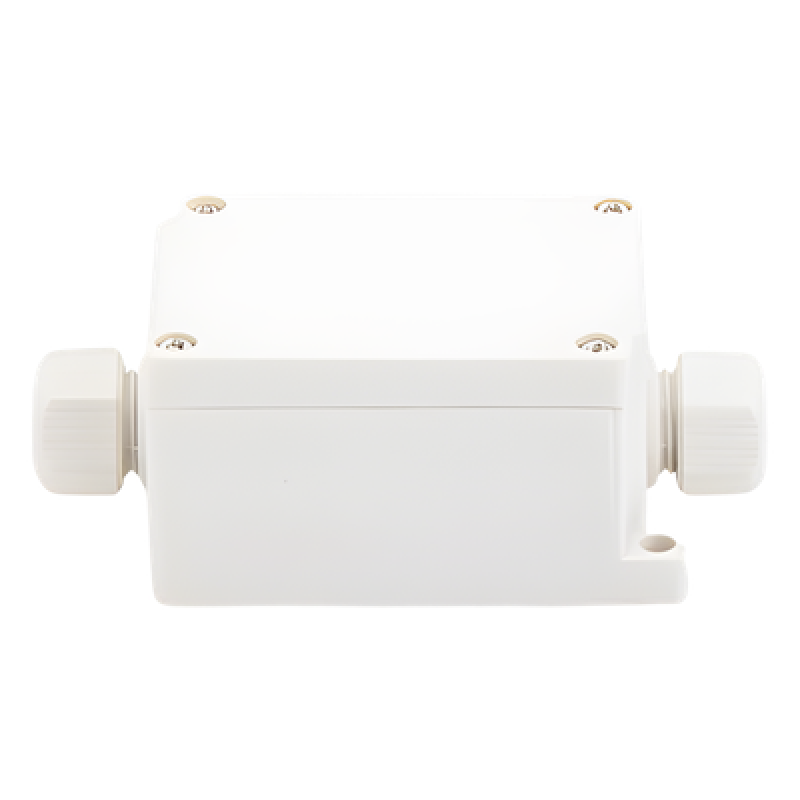

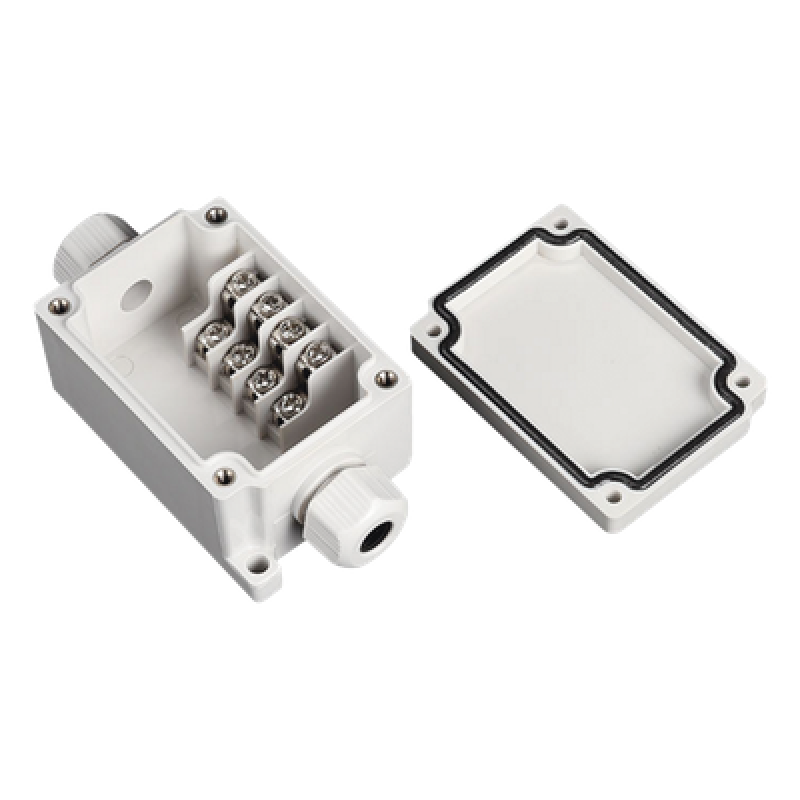

Caja de Conexión Exterior con Conexión Lateral para 4 Líneas (doble tornillo). Incluye Glándulas.

Material plástico de alta durabilidad y protección IP66
Tamaño compacto: 102 x 50 x 40 mm
Compatible con calibres 12-22 AWG
Rango operativo: -40 a +120 °C
Soporta corriente alterna 110 VCA 3 A máx
Conexión lateral para 4 líneas con doble tornillo

Modelo

PST-TJ-4P

Marca

43223306Gabinete o cerramiento para sistemas de red

3 años de garantía

Precio de lista:$202.77-37%

$128.54

IVA incluido

TC: $17.55 MXN/USD · IVA 16% incluido

¿Es usted instalador o integrador?

Inicie sesión con su cuenta B2B para consultar el precio aplicable a su nivel y, cuando corresponda, sus condiciones de crédito.

Validacion oficial SYSCOM

Entrega, ficha y criterio tecnico

Sin datos

La validacion oficial no esta disponible en este momento.

Especificación Técnica Etiqueta PST-TJ-4P GarantiÌa PST-TJ-4P Etiqueta Producto

Especificaciones tecnicas de PRECISION PST-TJ-4P

Gabinete para exterior con terminales de conexión en paralelo para 4 líneas.

Características destacadas

Material plástico.
Tamaño: 102 x 50 x 40 mm
Recomendado para calibres 12-22 AWG
Grado de protección: IP66
Rango de temperatura de operación: -40°C a +120°C
Recomendado para uso con:
- Corriente alterna 110 Vca máximo 3 Amp.
- Corriente directa 12 Vcc / 24 Vcc máximo 10 Amp.

Proceso de instalación

Se retira la tapa del gabinete y se aflojan ambas glándulas opresoras.
Se debe garantizar que el sistema no esté energizado.
Se introducen ambos cables al cuerpo del gabinete cuidando no lastimar el empaque.
Se procede a desforrar cada cable y se coloca la terminal tipo herradura.
Se aflojan los tornillos de las terminales y se procede a colocar uno a uno cada terminal correspondiente y se ajusta dicho tornillo por cada terminal.
Antes de cerrar el gabinete, se debe revisar que no exista contacto entre ambas líneas.
Se procede a ajustar las glándulas y se coloca la tapa del gabinete.

Notas destacadas

Se recomienda usar terminales tipo herradura para asegurar correcta instalación (no usar cable directo sobre terminal).
El terminado o ponchado de terminales tipo herradura debe realizarse después de introducir el cable al gabinete.
Se recomienda el uso de cable multifilamento para esta aplicación.

Características Principales

Material plástico de alta durabilidad y protección IP66
Tamaño compacto: 102 x 50 x 40 mm
Compatible con calibres 12-22 AWG
Rango operativo: -40 a +120 °C
Soporta corriente alterna 110 VCA 3 A máx
Conexión lateral para 4 líneas con doble tornillo

Caja de Conexión Exterior con Conexión Lateral para 4 Líneas (doble tornillo). Incluye Glándulas.
