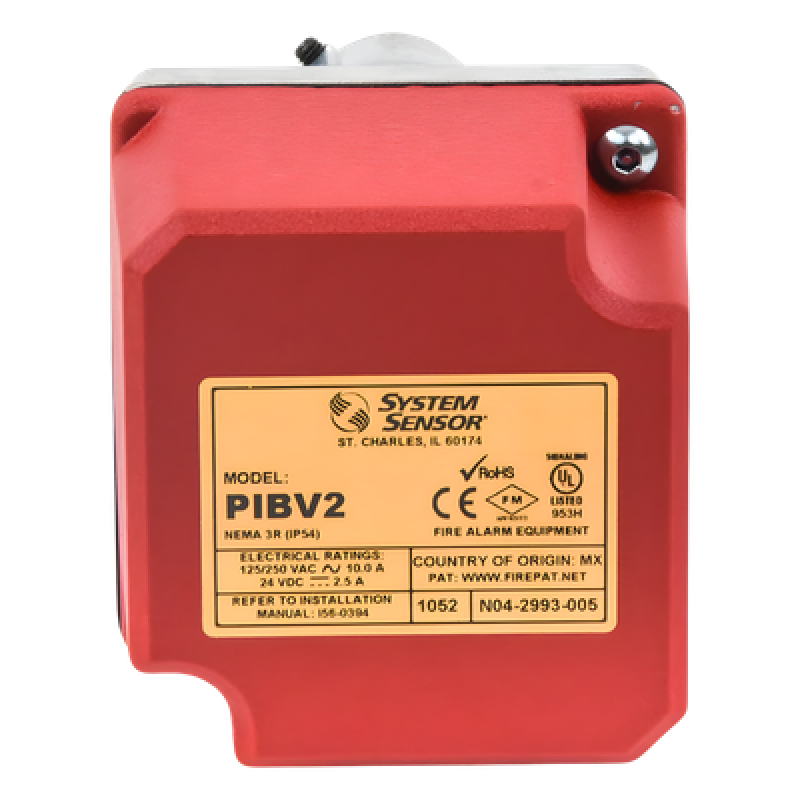

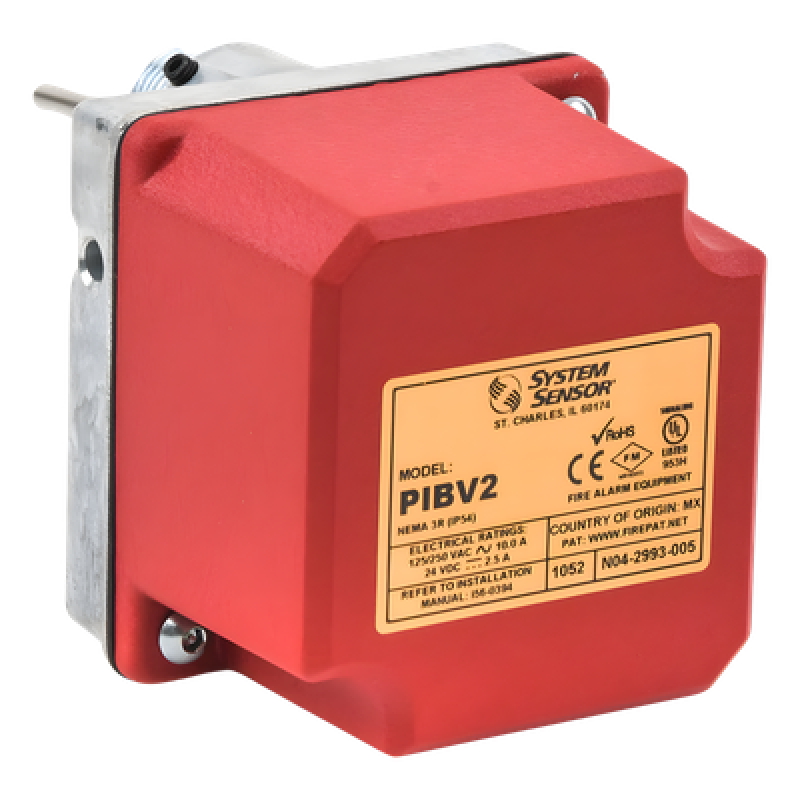

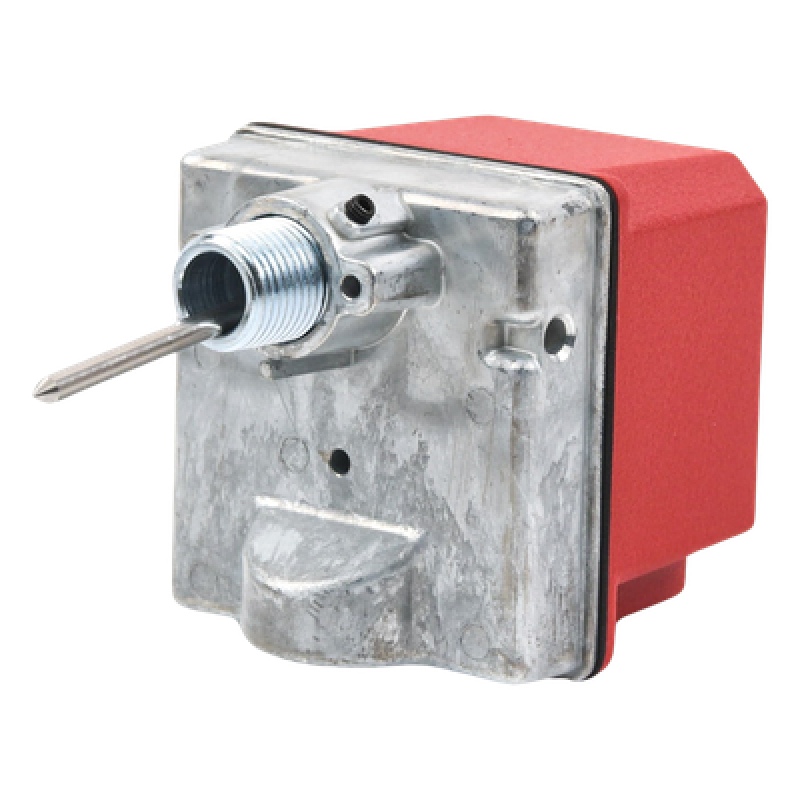

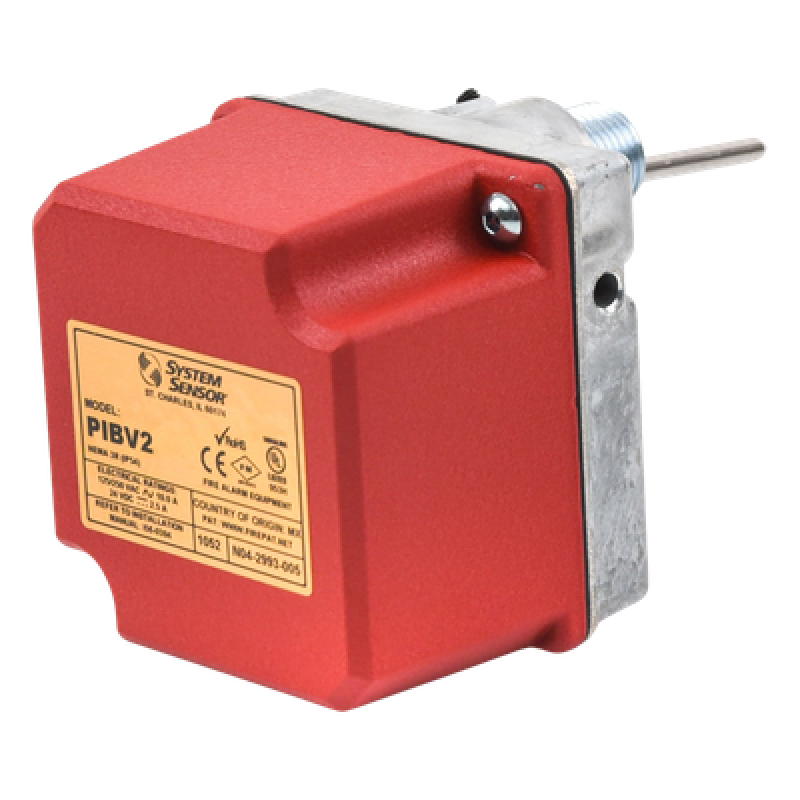

Interruptor de Supervisión de Válvulas Tipo Poste Indicador y Mariposa

Actuador bidireccional con entrada lateral única
Compatible con alambre hasta 12 AWG
Rango de temperatura ampliado: -40°C a 49°C
Sincronización activa con alarma y campana simultáneas
Tornillos antimanipulación patentados (US 5,213,205)
Diseño compacto: 10.8cm x 8.9cm x 8.2cm

Modelo

PIBV2

Marca

46191507Sistema pasivo de detención del fuego

3 años de garantía

Precio de lista:$4,281.76-35%

$2,783.15

IVA incluido

TC: $17.44 MXN/USD · IVA 16% incluido

¿Es usted instalador o integrador?

Inicie sesión con su cuenta B2B para consultar el precio aplicable a su nivel y, cuando corresponda, sus condiciones de crédito.

Póliza_de_Garantía PIBV2_Ficha_técnica PIBV2_Manual Etiqueta Producto

Especificaciones tecnicas de SAFE SIGNAL PIBV2

Características Principales

Actuador bidireccional con entrada de un solo lado
Alambre hasta 12 AWG, máximo grosor
Rango de temperatura: -40°C a 49°C
Sincronización activa, alarma y campana simultáneamente
Tornillos de cubierta a prueba de manipulaciones

Especificaciones Físicas

Dimensiones: 4¼˝H × 3½˝W × 3¼˝D (10.8cm × 8.9cm × 8.2cm)
Peso: 2 lbs. (0.9 kg)
Montaje: Rosca ½˝ NPT
Entrada de conduíto: Una entrada lateral para conduíto ½˝
Extensión del vástago: 35/32˝ (8.0 cm)
Conexiones eléctricas: Dos juegos de contactos SPDT encerrados en un bloque de terminales duradero
Accesorios: Kit de hardware de repuesto (A3010-00), Wrench de seguridad, Tornillos antimanipulación

Especificaciones de Funcionamiento

Rango de temperatura: -40°F a 120°F (-40°C a 49°C)
Clasificación del envolvente: UL interior/exterior, NEMA 3R cuando el actuador está montado verticalmente
Clasificación eléctrica: 10.0 A @ 125/250V AC; 2.5 A @ 6/12/24V DC
Aplicaciones: Sistema de rociadores automáticos (NFPA 13), Viviendas unifamiliares y bifamiliares (NFPA 13D), Ocupaciones residenciales hasta 4 pisos (NFPA 13R), Código Nacional de Alarmas de Incendios (NFPA 72)
Garantía: 3 años

Características de Diseño

Housing de metal fundido resistente a la intemperie
Actuador bidireccional
Actuador de longitud ajustable con función de desconexión
Diseñado para funcionar sin requerir ajustes adicionales en válvulas cortas
Cubierta con tornillos antimanipulación (patente US 5,213,205)
Conexión a tierra incluida

Certificaciones

Listado UL para uso interior y exterior
Aprobado por Factory Mutual (FM)
Aprobado por CSFM
Aprobado por MEA

Compatibilidad y Aplicaciones

Diseñado para válvulas de indicador poste y mariposa
Compatible con válvulas de poste, poste empotrado y reducción de presión
Montaje aceptable en posición vertical y horizontal del actuador
No requiere accesorios de ángulo recto gracias a la entrada directa del conduíto

Especificaciones Eléctricas

Contactos: Dos juegos de contactos SPDT (Forma C)
Capacidad: 10.0 A @ 125/250V AC; 2.5 A @ 6/12/24V DC
Clasificación: 125/250 VAC 10 A, 24 VDC 2.5 A
Conexiones: Compatibilidad con alambre hasta 12 AWG

Requisitos de Instalación

Instalación sin interferir con la operación normal de la válvula
Ajuste para operar dentro de dos revoluciones de la válvula de control
Máximo desplazamiento de un quinto de la distancia desde su posición normal
No permitir que los conductores desnudos excedan el alojamiento del interruptor
No hacer bucles con los cables

Información de Pedido

PIBV2: Interruptor de supervisión para válvulas de indicador poste y mariposa
PIBV2A: Interruptor de supervisión para válvulas de indicador poste y mariposa (modelo ULC)
