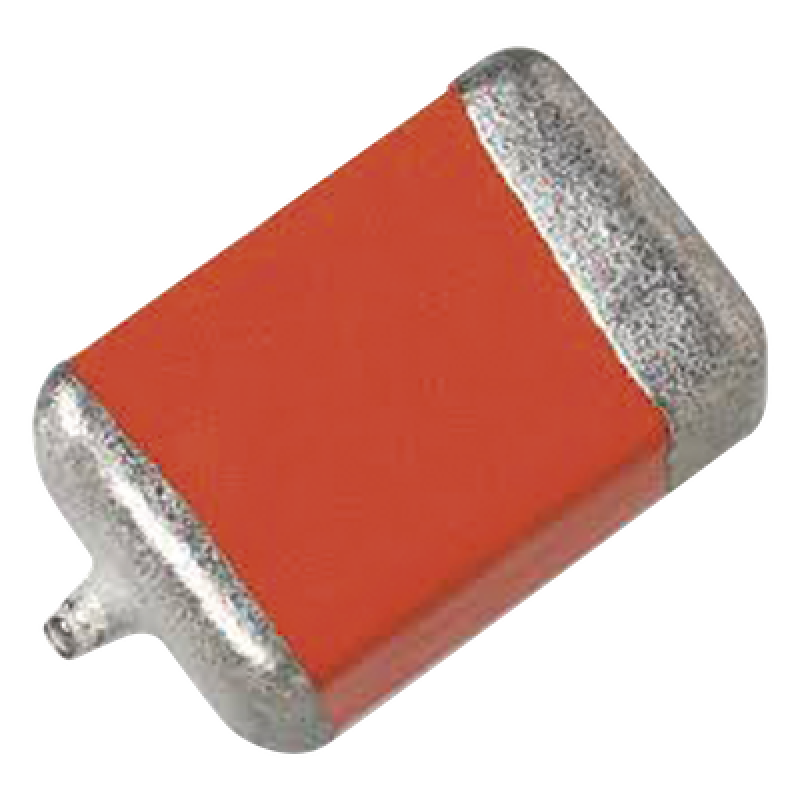

Capacitor de Tantalio tipo SMD de 100 uFd, 10 Vcc para C12, C13 y C25 del Monitor COM-3010.

Capacitor de tantalio SMD de 100 µF
Voltaje nominal de operación: 10 VCC
Ubicado en posiciones C12, C13 y C25
Diseñado para el modelo COM-3010
Alta estabilidad y baja pérdida dieléctrica
Tolerancia del 10% y 20% disponible

Modelo

CATA-5

Marca

32121508Capacitor fijo de t?ntalo

3 años de garantía

Precio de lista:$204.33-35%

$132.81

IVA incluido

TC: $17.44 MXN/USD · IVA 16% incluido

¿Es usted instalador o integrador?

Inicie sesión con su cuenta B2B para consultar el precio aplicable a su nivel y, cuando corresponda, sus condiciones de crédito.

595d-223190Tantalum COM3010 Etiqueta Producto

Especificaciones tecnicas de RAMSEY CATA-5

Características Generales

Tipo: Capacitor de Tantalio SMD
Capacitancia: 100 µF
Voltaje nominal: 10 Vcc
Ubicación: C12, C13 y C25
Aplicación: Monitor COM-3010
Temperatura operativa: -55 °C a +125 °C

Características Técnicas

Tolerancia: ±10%, ±20%
Material: Halógeno libre (excepto caso R)
Terminaciones: 100% estaño (estándar), estaño/plomo disponible
Empaque: Bobina de 8 mm, 12 mm según EIA 481 e IEC 60286-3
Compatibilidad: Código de carcasa compatible con EIA 535BAAC y CECC 30801
Nivel de sensibilidad a humedad: Nivel 2a

Especificaciones Eléctricas

Corriente de fuga (DCL): 10 µA (máx. para 100 µF)
Factor de disipación (DF): 8% (máx. para 100 µF)
Resistencia en CA (ESR): 0.45 Ω (mín. para 100 µF en caso B)
Rizado: 0.43 A (máx. para 100 µF en caso B)

Dimensiones

Código de Carcasa: B
L (máx.): 0.158' [4.0 mm]
W (±0.012): 0.110' [2.8 mm]
H (±0.024): 0.075' [1.9 mm]
Terminación A: 0.031' [0.8 mm]
Terminación B: 0.097' [2.5 mm]

Códigos de Orden

Código: 595D107(1)010B
Tolerancia: X0 = ±20%
Terminación: 2 = 100% estaño
Empaque: T = Bobina de 7' [178 mm]

Características de Desempeño

Amplio rango de capacitancia
Derating de voltaje arriba de 85 °C
Disponible en empaque conformal
Alta confiabilidad
Baja ESR
Baja pérdida dieléctrica

Aplicaciones

Equipos médicos
Circuitos de alimentación
Filtrado de rizado
Acoplamiento y derivación
Electrónica de consumo
Automotriz

Opciones de Terminación

2 = 100% estaño (estándar)
4 = Terminación dorada
8 = Revestimiento de estaño/plomo 60/40

Reemplazos y Substitutos

Pueden usarse series con mayor voltaje nominal
Pueden usarse series con menor tolerancia de capacitancia
Pueden usarse series con menor ESR (por ejemplo serie 594D)
Pueden usarse series con mayor confiabilidad (por ejemplo serie T95)

Recomendaciones de Almacenamiento

Nivel de sensibilidad a humedad: 2a
Tiempo máximo de almacenamiento en ambiente controlado: 1 año
Temperatura de almacenamiento: -55 °C a +125 °C
Humedad relativa máxima: 50%

Esta documentación está sujeta a cambios sin previo aviso. Los productos descritos aquí y este documento están sujetos a descargos específicos en www.vishay.com/doc?91000

Características Principales

Capacitor de tantalio SMD de 100 µF
Voltaje nominal de operación: 10 VCC
Ubicado en posiciones C12, C13 y C25
Diseñado para el modelo COM-3010
Alta estabilidad y baja pérdida dieléctrica
Tolerancia del 10% y 20% disponible

Capacitor de Tantalio tipo SMD de 100 uFd, 10 Vcc para C12, C13 y C25 del Monitor COM-3010.
