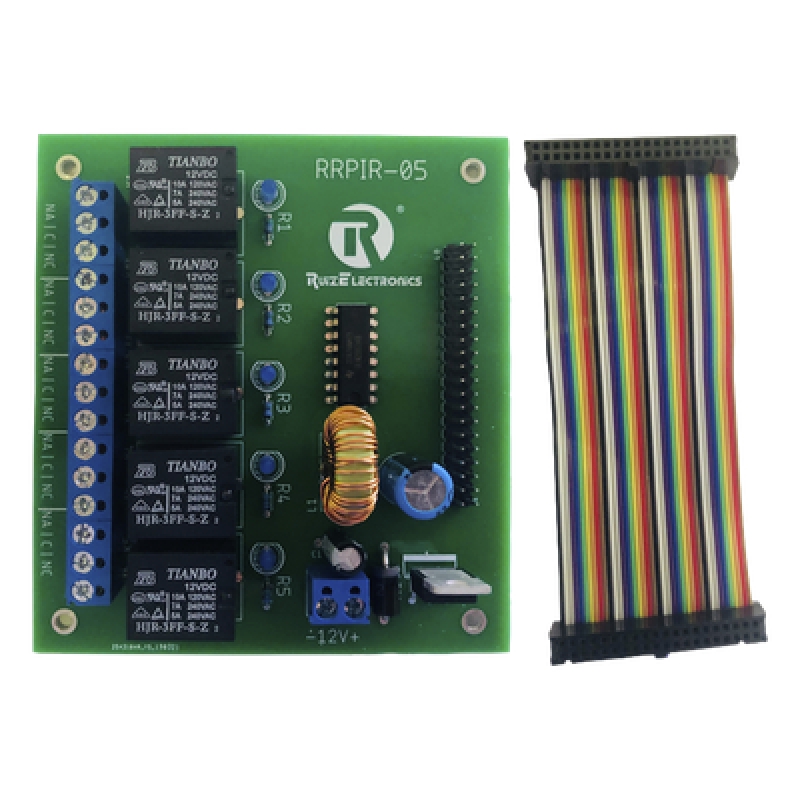

Tablilla interfaz de 5 relevadores con arnés 20x2 pines para Raspberry Pi

5 salidas de relevadores de 10A @ 120VAC
Alimentación 12VDC @ 5A con regulación a 5VDC @ 2A
Conector hembra de 20 pines para Raspberry Pi de 40 pines
Control individual de cada relevador mediante GPIOs programables
Diseño compacto para integración en proyectos IoT
Indicadores LED de estado para cada salida de relevador

Modelo

RRPIR05

Marca

32131010Tarjetas sencillas de circuitos impresos

3 años de garantía

Precio de lista:$2,887.43-23%

$2,234.30

IVA incluido

TC: $17.60 MXN/USD · IVA 16% incluido

Producto Agotado

¿Es usted instalador o integrador?

Inicie sesión con su cuenta B2B para consultar el precio aplicable a su nivel y, cuando corresponda, sus condiciones de crédito.

No hay más archivos disponibles para este producto.

Especificaciones tecnicas de Ruiz Electronics RRPIR05

Características

Requiere alimentación de 12Vcc@5A
5 salidas de relevadores
- 10A @ 120VCA
- 7A @ 240VCA
- 5A @ 240VCA
Arnés de 20 pines hembra de 10 cm
Compatible con cualquier Raspberry Pi de 40 pines

Pines de relevador

Relevador 1 = PIN 40 = GPIO 21
Relevador 2 = PIN 38 = GPIO 20
Relevador 3 = PIN 36 = GPIO 16
Relevador 4 = PIN 18 = GPIO 24
Relevador 5 = PIN 16 = GPIO 23

Notas

Se recomienda utilizar la fuente de poder modelo SJ2312V5A
La tablilla regula el voltaje y alimenta al Raspberry con 5V@2A

Material visual del fabricante

Aplicaciones, diagramas y contenido del producto

Fuente: ficha REST de SYSCOM

Características Principales

5 salidas de relevadores de 10A @ 120VAC
Alimentación 12VDC @ 5A con regulación a 5VDC @ 2A
Conector hembra de 20 pines para Raspberry Pi de 40 pines
Control individual de cada relevador mediante GPIOs programables
Diseño compacto para integración en proyectos IoT
Indicadores LED de estado para cada salida de relevador

Tablilla interfaz de 5 relevadores con arnés 20x2 pines para Raspberry Pi
