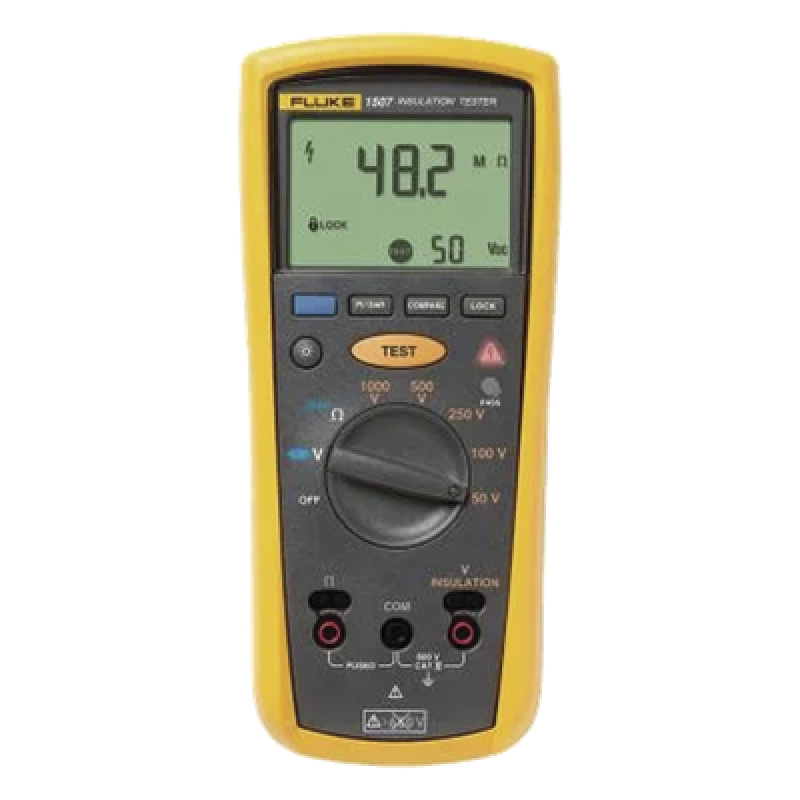

Megaohmetro 10 GΩ 1000V

Rango de medición de aislamiento: 0,01 MΩ a 10 GΩ
Voltajes de prueba: 50 V, 100 V, 250 V, 500 V, 1000 V
Detección automática de circuito vivo (>30 V)
Descarga automática de voltaje capacitivo
Medición de resistencia de tierra hasta 20 kΩ
Diseño compacto y portátil (550 g)

Modelo

FLUKE-1507

Marca

41113624Medidores de aislamiento

3 años de garantía

Precio de lista:$47,890.95-38%

$29,646.44

IVA incluido

TC: $17.50 MXN/USD · IVA 16% incluido

Producto Agotado

¿Es usted instalador o integrador?

Inicie sesión con su cuenta B2B para consultar el precio aplicable a su nivel y, cuando corresponda, sus condiciones de crédito.

Especificación Técnica Manual de Calibración Manual de Usuario Etiqueta Producto

Especificaciones tecnicas de FLUKE FLUKE-1507

Descripción

El Fluke 1507 es un probador de aislamiento portátil, compacto y versátil para pruebas avanzadas de aislamiento eléctrico e industrial. Sus múltiples voltajes de prueba lo convierten en la herramienta ideal para muchas aplicaciones de solución de problemas, puesta en marcha y mantenimiento preventivo.

Aproveche el conjunto de funciones completas del 1507 para realizar pruebas avanzadas de resistencia de aislamiento de manera fácil y rápida. Su tamaño práctico y peso ligero hacen que sea fácil de empacar y usar. Las características adicionales, como la sonda remota, ahorran tiempo y dinero, especialmente cuando se realizan pruebas repetitivas. Y su precio razonable y su robusta confiabilidad lo convierten en un excelente valor.

Características principales

Realiza pruebas de aislamiento de 0,01 MΩ a 10 GΩ
Incluye detección de circuito vivo para evitar la prueba de aislamiento si se detecta un voltaje >30 V
Incluye descarga automática de voltaje capacitivo para mayor protección del usuario
Mide voltaje AC/DC de 0.1 V a 600 V y resistencia de 0.01 Ω a 20.00 kΩ
Proporciona continuidad de conexión a tierra de bajos ohmios (200 mA)
Simplifica las pruebas repetitivas o difíciles de alcanzar con la sonda de prueba remota
Ahorra energía de la batería con el apagado automático
Presenta los resultados en una gran pantalla retroiluminada
Características Clasificación de categoría de sobrevoltaje CAT IV 600 V
Viene con sonda remota, cables de prueba, sondas de prueba, pinzas de cocodrilo y garantía de un año
Acepta el sistema colgante magnético Fluke TPAK opcional para liberar sus manos para otros trabajos
Funciona con cuatro pilas alcalinas AA (NEDA 15 A o IEC LR6) para al menos 1000 pruebas de aislamiento

Medición de voltaje CA/CC

Rango: 600,0 V
Resolución: 0,1 voltios
Precisión (50 Hz a 400 Hz): ±(2% + 3)
Impedancia de entrada: 3 MΩ (nominal), < 100 pF
Relación de rechazo de modo común: > 60 dB a CC, 50 o 60 Hz
Protección de sobrecarga: 600 V rms o CC

Resistencia de conexión a tierra

Rango/Resolución: 20,00 Ω / 0,01 Ω
Rango/Resolución: 200,0 Ω / 0,1 Ω
Rango/Resolución: 2000 Ω / 1,0 Ω
Rango/Resolución: 20,00 kΩ / 0,01 kΩ
Precisión: ±(1,5% + 3)
Protección de sobrecarga: 2 V rms o CC
Voltaje de prueba de circuito abierto: > 4,0 V, < 8 V
Corriente de cortocircuito: > 200,0 mA

Especificaciones de aislamiento

Rango de medición: 0,01 MΩ a 10 GΩ
Voltaje de prueba: 50 V, 100 V, 250 V, 500 V, 1000 V
Exactitud del voltaje de prueba: + 20%, - 0%
Corriente de cortocircuito: 1 mA nominal
Descarga automática: Tiempo de descarga < 0,5 segundos para C = 1 µF o menos
Indicador de circuito en vivo: Inhibir la prueba si el voltaje del terminal > 30 V antes de la inicialización de la prueba
Carga capacitiva máxima: Operable con una carga de hasta 1 µF

Precisión de la medida

50 V: ±(3% + 5)
100 V: ±(3% + 5)
250 V: ±(1,5% + 5)
500 V: ±(1,5% + 5)
1000 V: ±(1,5 % + 5) a 2000 MΩ, ±(10 % + 3) por encima de 2000 MΩ

Especificaciones generales

Voltaje máximo aplicado: 600 V CA rms o CC
Temperatura de almacenamiento: -40 °C a 60 °C (-40 °F a 140 °F)
Temperatura de funcionamiento: -20 °C a 55 °C (-4 °F a 131 °F)
Coeficiente de temperatura: 0,05 x (precisión especificada) por °C para temperaturas < 18 °C o > 28 °C (< 64 °F o > 82 °F)
Humedad relativa: 0% a 95% @ 10°C a 30°C (50°F a 86°F); 0% a 75% @ 30°C a 40°C (86°F a 104°F); 0% a 40% @ 40°C a 55°C (104°F a 131°F)
Vibración: Aleatorio, 2 g, 5-500 Hz por MIL-PRF-28800F, instrumento Clase 2
Choque: Caída de 1 metro según IEC 61010-1 2.ª edición
Compatibilidad electromagnética: EN 61326-1:1997
Seguridad: ANSI/ISA 82.02.01 (61010-1) 2004, CAN/CSA-C22.2 NO. 61010-1-04 y IEC/EN 61010-1 2.ª edición
Certificaciones: CSA y TUV
Baterías: Cuatro pilas AA (NEDA 15A o IEC LR6)
Duración de la batería: Al menos 1000 pruebas de aislamiento con baterías alcalinas nuevas
Tamaño: 5,0 x 10,0 x 20,3 cm (1,97 x 3,94 x 8,00 pulgadas)
Peso: 550 g (1,2 libras)
Clasificación del IP: IP40
Altitud operativa: 2000 m CAT IV 600 V, 3000 m CAT III 600 V
Altitud no operativa: 12.000 m
Capacidad de sobrerrango: 110% del rango
Accesorios incluidos: Cables de prueba TL224, sondas de prueba TP74, clips PN 1958654 (rojo) y PN 1958646 (negro), funda y sonda remota
