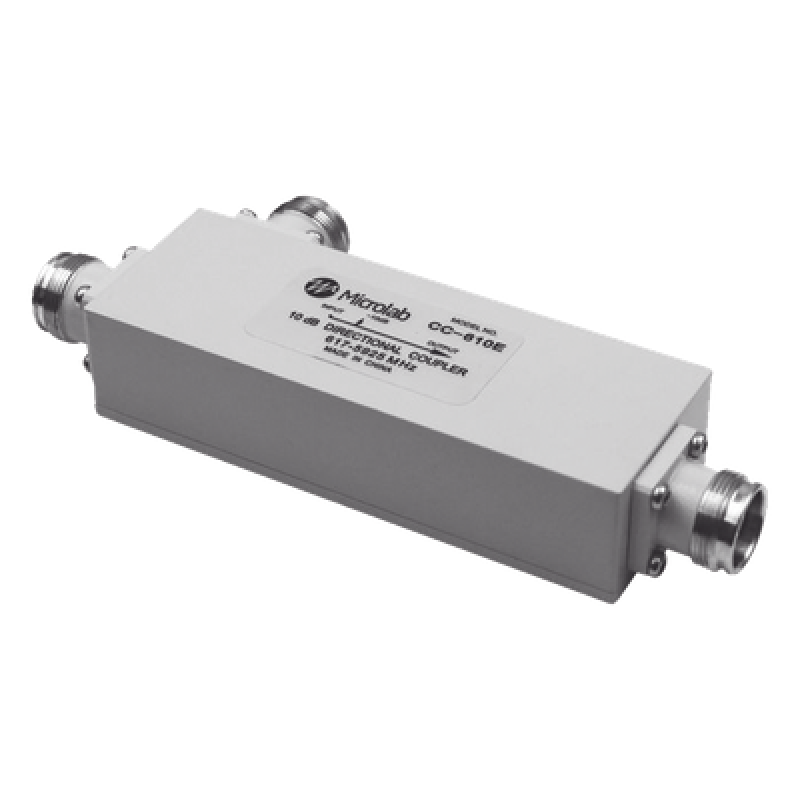

Acoplador direccional 10dB 617-5925MHz 300W-161dBc 4.3-10 IP67
- Banda ultra ancha 617-5925 MHz
- Acoplamiento 10 dB con alta precisión
- Potencia 300 W promedio, 1 kW pico
- PIM -161 dBc (-118 dBm) mínimo
- Conectores 4.3-10 IP67 resistentes al agua
- Baja pérdida de inserción 0.3 dB máx
Modelo
CC-610E
Marca
SAT
32101500Conjuntos de circuitos y componentes de radiofrecuencia (RF)
3 años de garantía
Precio de lista:$6,694.41-23%
MXN
$5,180.13
IVA incluido
TC: $17.60 MXN/USD · IVA 16% incluido
0
Producto Agotado
¿Es usted instalador o integrador?
Inicie sesión con su cuenta B2B para consultar el precio aplicable a su nivel y, cuando corresponda, sus condiciones de crédito.
Especificaciones tecnicas de MICROLAB CC-610E
Descripción
La serie CC-6xxE está diseñada para cubrir de 617 a 5925 MHz. Las unidades acoplan una fracción definida de señal con reflejos o pérdidas mínimas. La disponibilidad en una amplia gama de valores de acoplamiento hace que esta serie sea útil para optimizar la distribución de energía requerida en los sistemas de antena distribuida pasiva (DAS) 5G. El rango de frecuencia extremadamente amplio permite su uso con antenas multibanda, sistemas de cable con fugas y estaciones base inalámbricas. Con juntas de soldadura mínimas y un dieléctrico de baja pérdida, la pérdida disipativa se ha minimizado y se ha mejorado la confiabilidad.
Características
- Acopladores direccionales de banda ultra ancha para distribución de señal 5G FR1
- Potencia de línea principal promedio de 300 W
- Pérdida mínima de inserción de RF y alta directividad
- PIM bajo garantizado
- 4.3-10 Conectores
- Clasificación IP67
- Cumple con RoHS
Especificaciones
Frecuencia
617 a 5925 MHz
Directividad
- 20 dB min para 617-2700MHz
- 18 dB min para 2700-4900MHz
- 17 dB min para 4900-5925MHz
VSWR
- 1.20:1 máx para 617-3800MHz
- 1.30:1 máx para 3800-5925MHz
PIM
-161 dBc (-118 dBm) mín.
Potencia nominal
300 W promedio, 1 kW pk*
Pérdida disipativa
0,3 dB máx
Impedancia
50 Ω nominal
Retardo de grupo
1,2 ns típ.
Entorno
-40 °C a +75 °C, IP67
Acabado de la carcasa
Pintado
Conectores
4,3-10 (f), brida triplaca de 4 orificios
Peso
0,9 lb (0,41 kg)

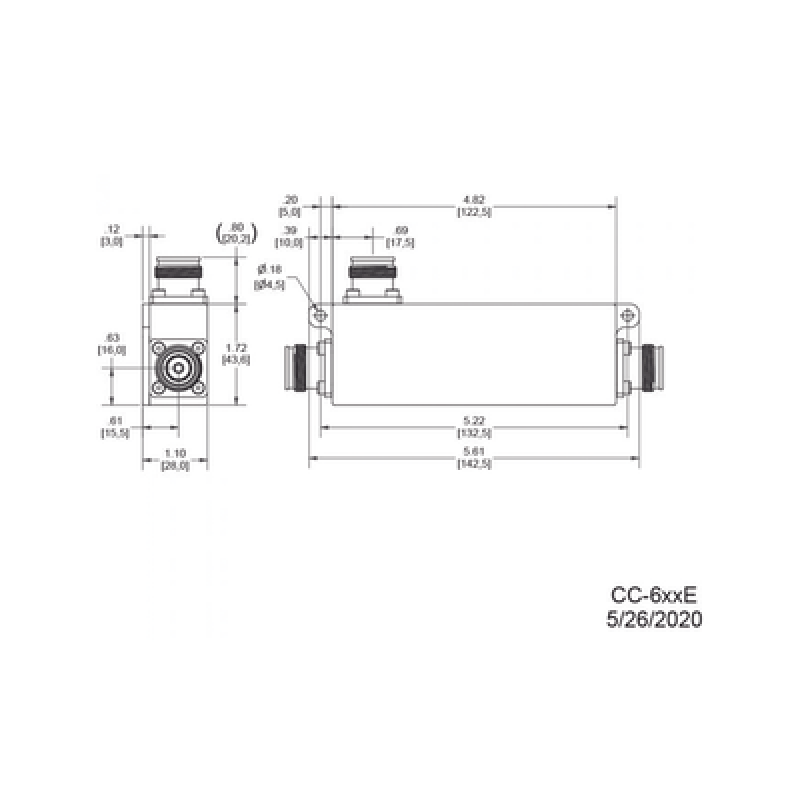

Dimensiones
- 5-8 dB: 5,53 x 1,64 x 1,10 pulgadas
- [140,5 x 41,6 x 28 mm]
- 10-20 dB: 5,61 x 1,72 x 1,10 pulgadas
Características Principales
- Banda ultra ancha 617-5925 MHz
- Acoplamiento 10 dB con alta precisión
- Potencia 300 W promedio, 1 kW pico
- PIM -161 dBc (-118 dBm) mínimo
- Conectores 4.3-10 IP67 resistentes al agua
- Baja pérdida de inserción 0.3 dB máx
