Sistema de control ATEN: panel de control de 8 botones

Panel de 8 botones personalizables para control centralizado
Conexión Ethernet 10/100Base-T con protocolos ARP, ICMP, TCP/IP, DHCP, HTTPS, SSH
Software VK6000 para personalización avanzada de funciones y diseño de botones
2 puertos RS-232 bidireccionales con velocidad hasta 115200 baudios
2 canales de relay aislados con soporte hasta 24 VDC
Diseño compacto con carcasa de plástico y montaje en superficie

Modelo

VK0100

Marca

52161500Equipos audiovisuales

3 años de garantía

Precio de lista:$17,384.51-40%

$10,516.13

IVA incluido

TC: $17.32 MXN/USD · IVA 16% incluido

Centro de video

Videos del producto

Abre un video sin salir de la ficha. El reproductor se carga solamente cuando lo solicitas.

1 video

Video del producto VK0100Ver

Información técnica

Especificaciones

Ficha del fabricante

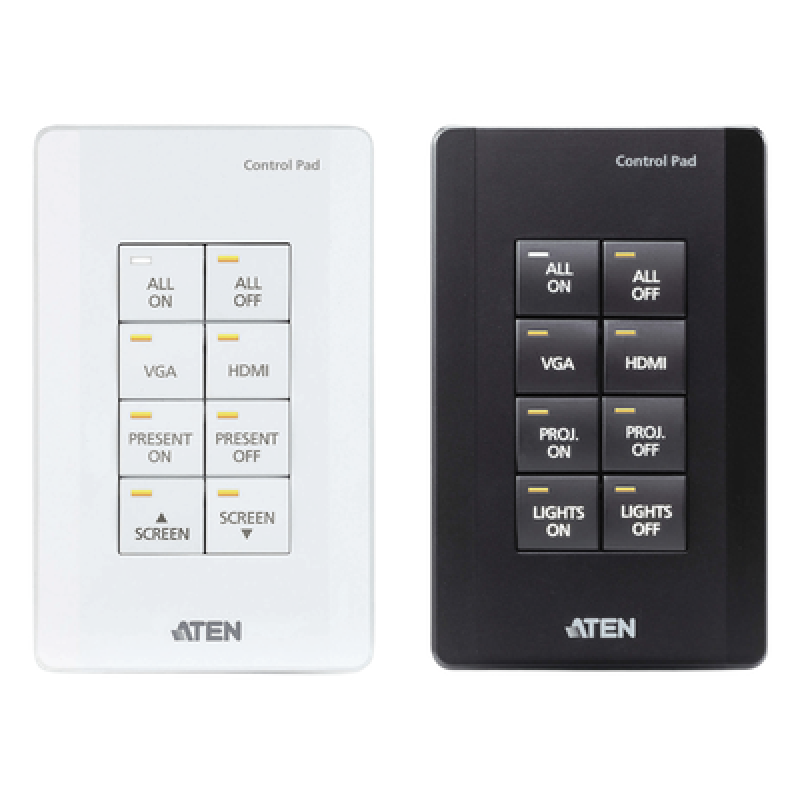

Panel de control de 8 botones

Panel de control de 8 botones personalizable diseñado para salas de reuniones o aulas pequeñas o medianas. Permite conectar y controlar de forma centralizada diferentes dispositivos de hardware a través de su plataforma basada en Ethernet. Con su software configurador, el VK6000, los usuarios pueden personalizar las funciones y el diseño de los botones del teclado según sus necesidades. Este panel de control ofrece una lista de soluciones para usar, simplificando la gestión y el control de las instalaciones de la habitación desde un único panel.

Características generales

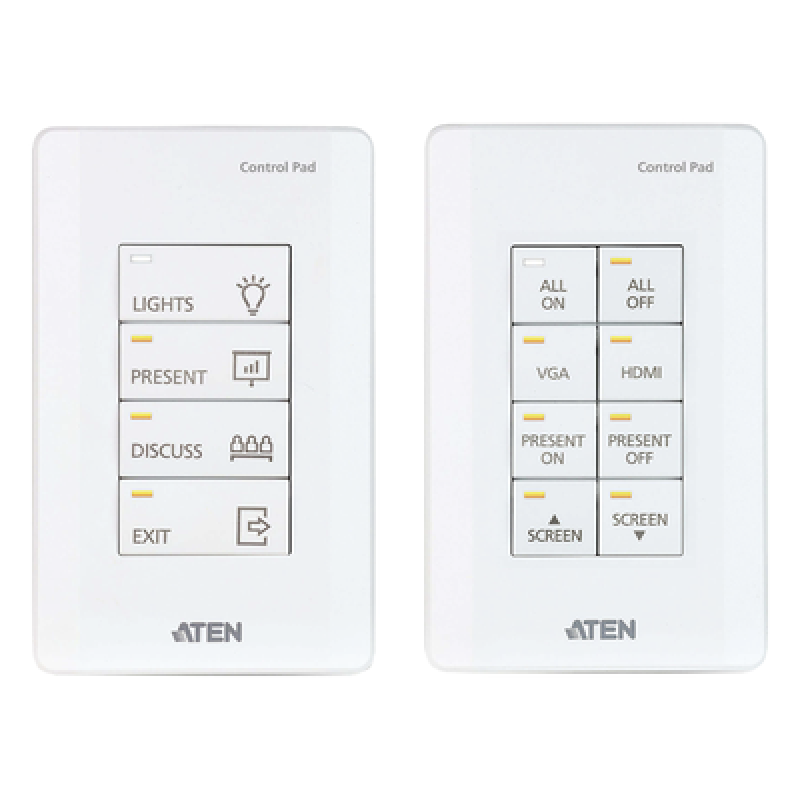

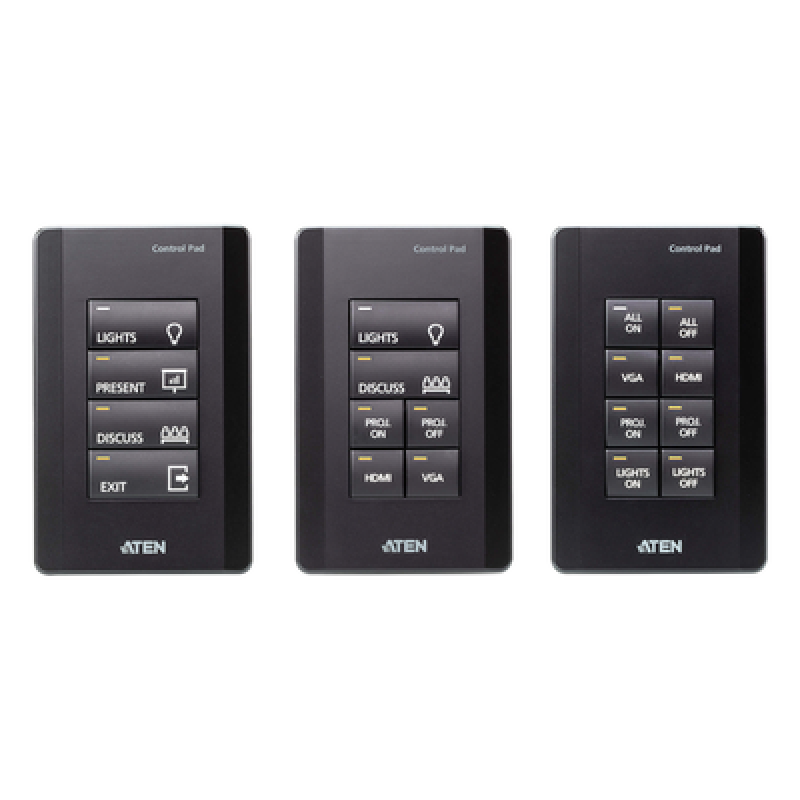

Diseño del teclado

4-8 botones personalizables en 14 diseños de teclado

Ethernet

1x RJ-45 hembra, 10/100Base-T
Protocolos admitidos: ARP, ICMP, TCP/IP, DHCP, HTTPS, SSH
Habilitado para DHCP. Se utilizarán las siguientes configuraciones de IP predeterminadas si no se asigna ninguna IP dentro de 30 segundos:
- Dirección IP: 192.168.0.60
- Máscara de subred: 255.255.255.0

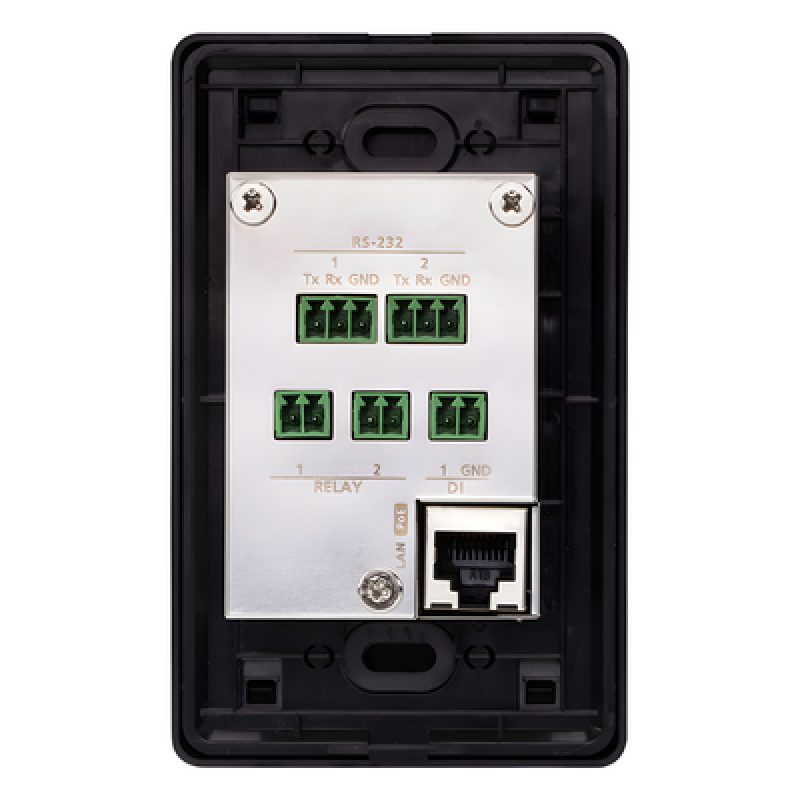

Serial

2 puertos bidireccionales RS-232 (2 x Conector de bloque de terminales de 3 polos)
Velocidad en baudios: 300 a 115200 (predeterminado: 9600)
Bits de datos: 8 (predeterminado) o 7
Bit de parada: 1 (predeterminado) o 2
Paridad: Ninguna (predeterminada), par o impar

Relay

2 x Canal de Relay (2 x Conector de Bloque de Terminales de 2 Polos)
Relays normalmente abiertos y aislados
Clasificación de contacto: máx. 24 VDC, 1 A

I/O

1x canal de entrada digital (1x conector de bloque de terminales de 2 polos)
Rango de voltaje de entrada en modo VDC: 0 a 5 VDC; Rango programable: 1 a 5 VDC
Modo de contacto seco: Pull-up 2k ohms a + 5 VDC

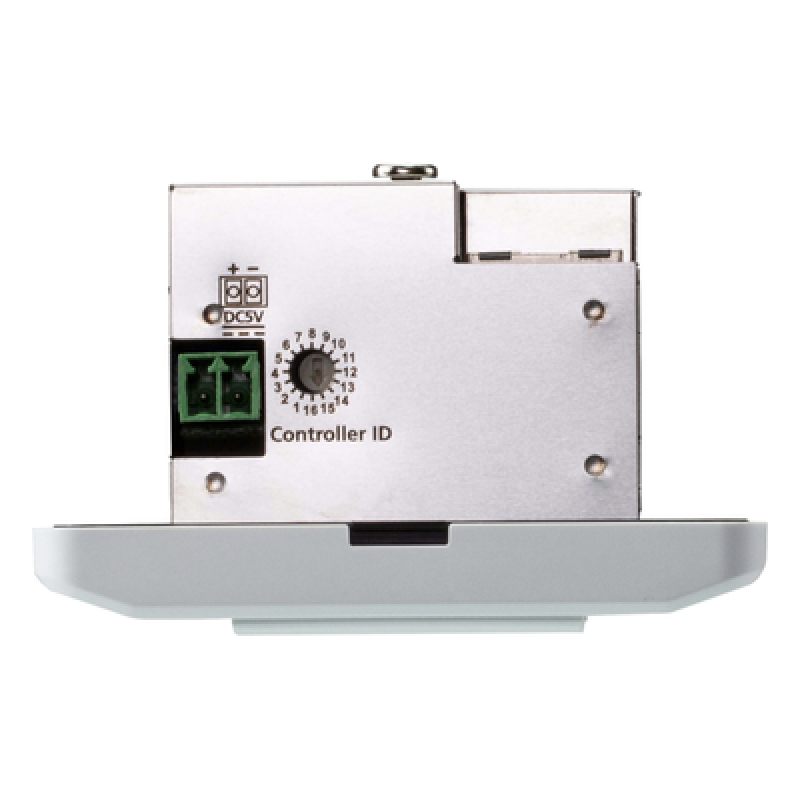

Switches

ID del conrolador: 1x Interruptor de 16 segmentos

Botón de reinicio

1 pulsador semiempotrado

Consumo de energía

CC 5 V: 1,1 W: 5 BTU
POE: 1,375W: 6 BTU

Condiciones ambientales

Temperatura de funcionamiento 0-50 °C
Temperatura de almacenamiento -20 - 60°C
Humedad HR del 0 - 80%, sin condensación

Propiedades físicas

Carcasa: Plastico
Peso: 7,05 kg (15,53 libras)
Dimensiones (LA x AN x AL): 43,24 x 45,03 x 4,40 cm (17,02 x 17,73 x 1,73 pulgadas)

Licencia

Max. No permitido: 10 Licencias
Cada vez que un dispositivo móvil se conecta a un Control Pad de ATEN para control remoto, se ocupará una licencia en el Control Pad. Para comprar y agregar licencias adicionales a su panel de control ATEN, comuníquese al departamento de Ingeniería para más información.

Contenido del paquete

1x panel de control VK0100 de 8 botones
1x paquete de botones
6x bloques de terminales
1x placa frontal
1x Instrucciones de usuario
