Interruptor de flujo de agua tipo paleta con salida SPDT para protección por interbloqueo en sistemas HVAC

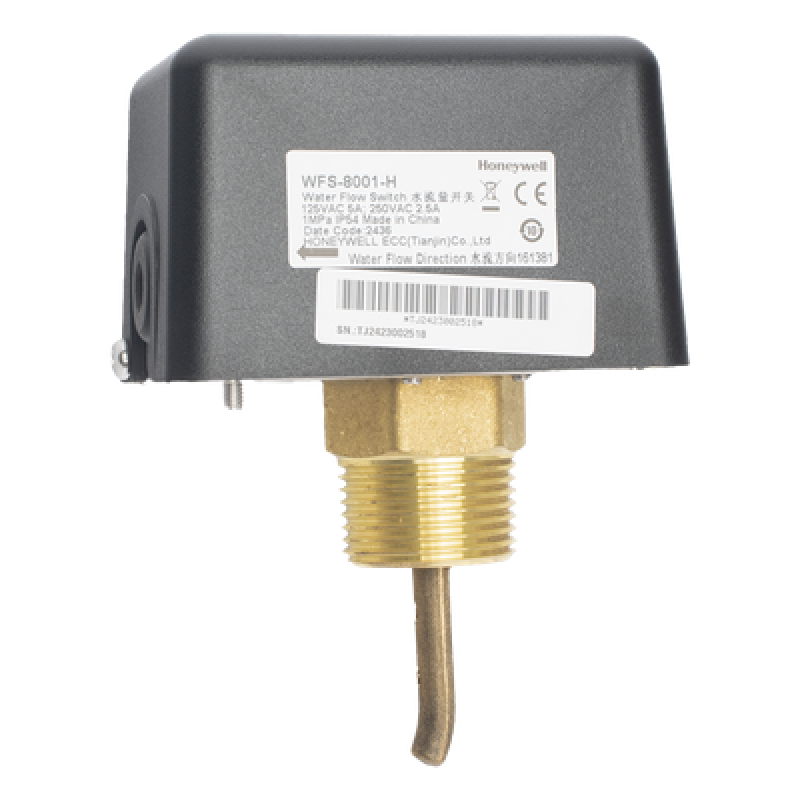

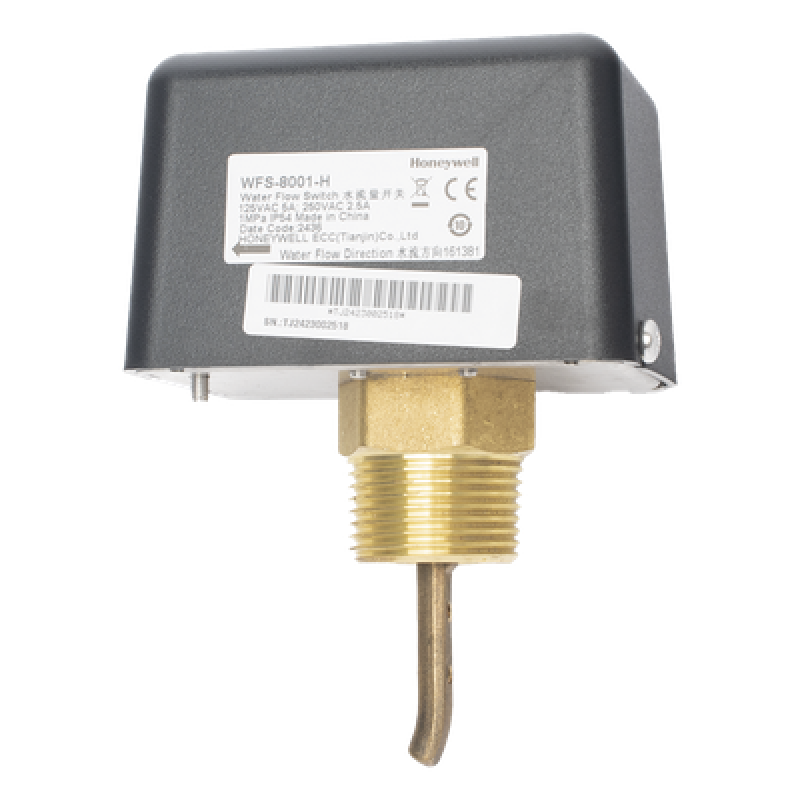

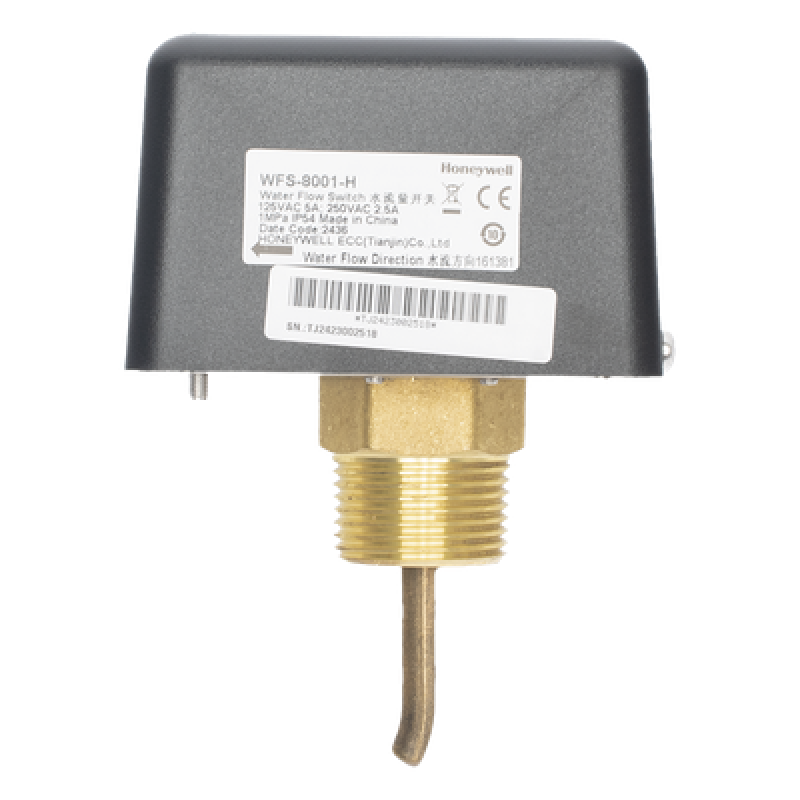

El interruptor de flujo WFS-8001-H de Honeywell BMS detecta el paso de agua u otros líquidos que no corroen el cobre dentro de una tubería, mediante una paleta que acciona un microinterruptor de salida SPDT. Se utiliza en sistemas HVAC, plantas de bombeo y circuitos hidráulicos para proteger equipos por interbloqueo o corte de flujo, evitando la operación en seco. Se instala en línea, de forma horizontal o vertical, con paletas intercambiables que permiten adaptarlo a tuberías de 1 a 20 pulgadas de diámetro, dejando un tramo recto de 5 diámetros de tubería a cada lado para mantener un flujo laminar. Sus contactos NC/NO se integran fácilmente a sistemas de monitoreo y control.

Características principales

• Salida SPDT (contacto NC y NO) que conmuta al alcanzar el punto de flujo ajustado

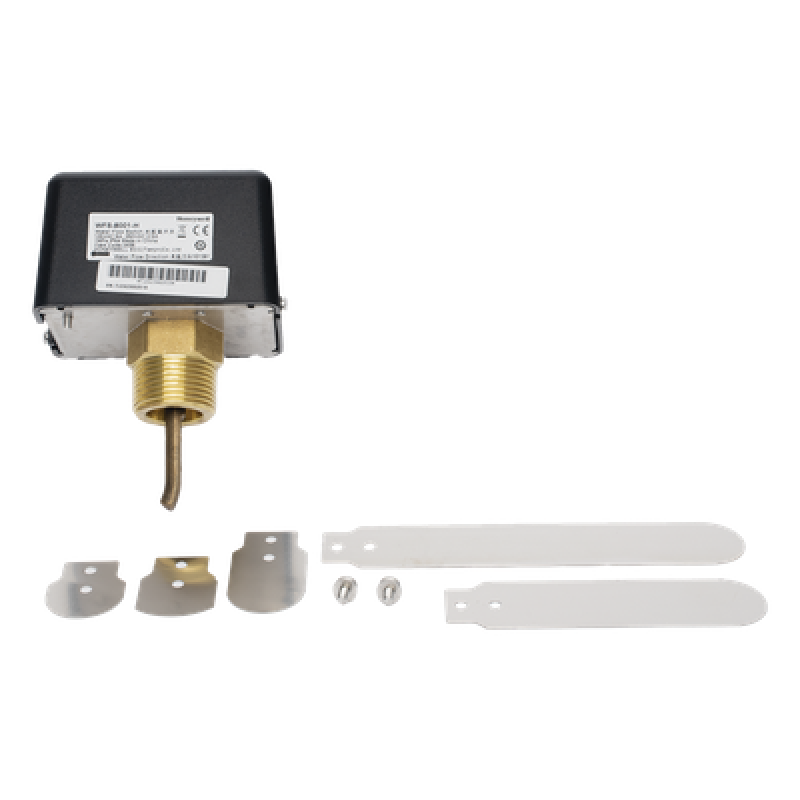

• Paleta de acero inoxidable intercambiable, para tuberías de 1 a 20 pulgadas de diámetro
• Conexión roscada de 1 pulgada; presión de operación de 1 MPa (10 bar)
• Resistencia a presión de hasta 1.75 MPa (17.5 bar) y grado de protección IP54
• Contactos con vida útil de 1,000,000 de ciclos y fuelle de 500,000 ciclos
• Temperatura del medio de -20°C a 110°C; temperatura de operación de -20°C a 60°C
• Apto para agua u otros líquidos que no corroan el cobre; instalable a la intemperie con cubierta
