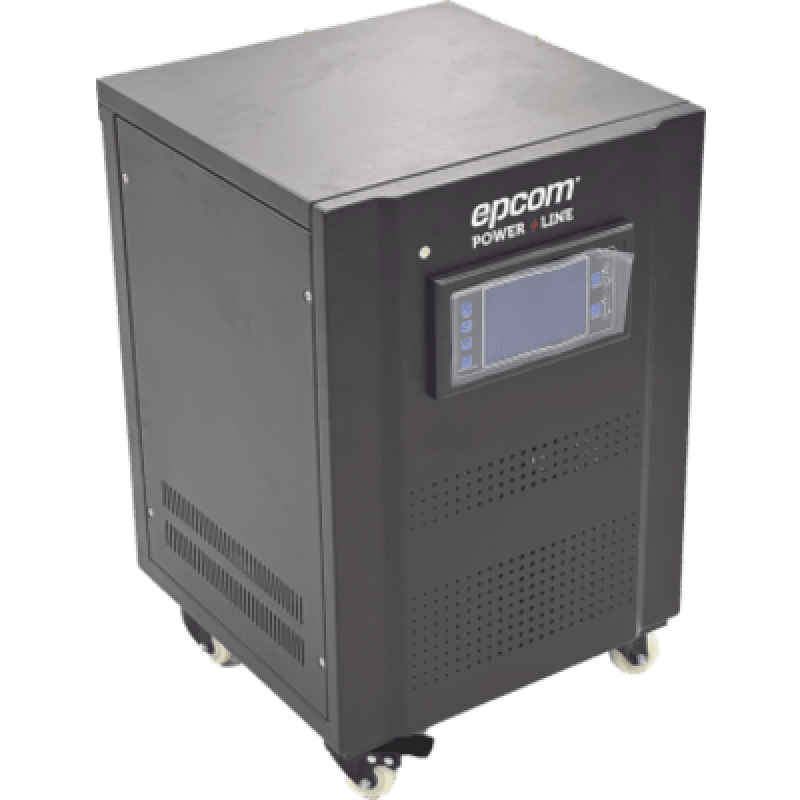

Regulador de Voltaje Industrial Split Phase Ferrorresonante 5 kVA/5 kW 220 V / Entrada 176-264 V Vca / Salida 215.6-224.4 Vca

Regulador 220/110 V, split phase
Potencia nominal 5 kVA/5 kW con cableado de cobre
Pantalla LCD con monitoreo en tiempo real de voltaje y corriente
Protección contra sobrevoltaje, bajo voltaje, sobrecarga y cortocircuito
Eficiencia del 98% con distorsión de onda menor al 1%
Estabilización de voltaje ajustable con precisión del ±2%

Modelo

EPL5K2FVRSP

Marca

39121635Regulador de voltaje

3 años de garantía

Precio de lista:$19,374.03-32%

$13,143.34

IVA incluido

TC: $17.13 MXN/USD · IVA 16% incluido

Producto Agotado

No hay más archivos disponibles para este producto.

Información técnica

Especificaciones

Ficha del fabricante

Características Principales

Potencia Nominal: 5KVA / 5KW, 100% de capacidad con cableado de cobre.
Diseño Inteligente: Control inteligente de CPU para soportar todo tipo de cargas.
Componentes de Calidad: PCB con proceso SMT y componentes electrónicos de marcas importadas.
Pantalla LCD: Fácil configuración y monitoreo en tiempo real.
Protección Avanzada: Contra sobrevoltaje, bajo voltaje, sobrecarga, cortocircuito, y bypass.

Especificaciones Técnicas

Modelo: EPL5K2FVR
Metodología de Control: Servo Motor con microprocesador CPU.
Estabilización: ±2% Ajustable.
Factor de Potencia: PF ≥ 1
Eficiencia: ≥ 98%.
Tiempo de Respuesta: ≤ 0.5S.
Distorsión de Onda: ≤ 1%.

Entrada

Tensión Nominal: 2 x 120VAC [2F + N].
Rango de Voltaje: 176VAC - 264VAC.
Frecuencia: 50/60 Hz.

Salida

Tensión Nominal: 2 x 120VAC [2F + N].
Estabilización: ±2% Ajustable.
Tipo: Split phase

Sistema de Protección

Sobre Voltaje: Corte de salida cuando el voltaje de salida es superior a 10% [ajustable], en 3 - 5 s.
Bajo Voltaje: Corte de salida cuando el voltaje de salida es inferior a 10% [ajustable], en 3 - 5 s.
Sobrecarga: Corte de salida en caso de sobrecorriente, en 3 - 5 s.
Corto Circuito: Corte de salida cuando hay cortocircuito, en 3 - 5 s.

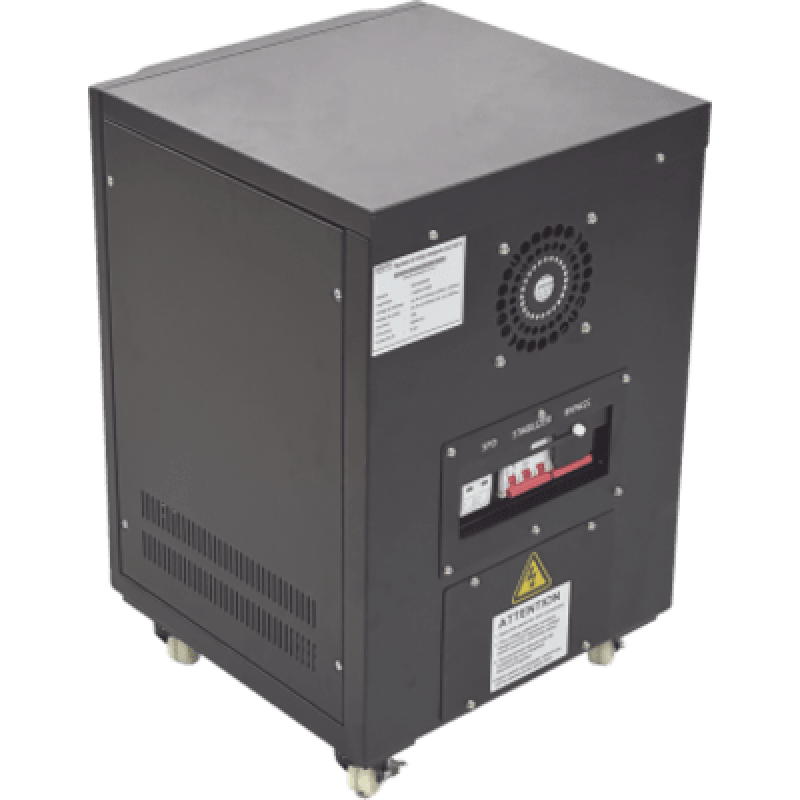

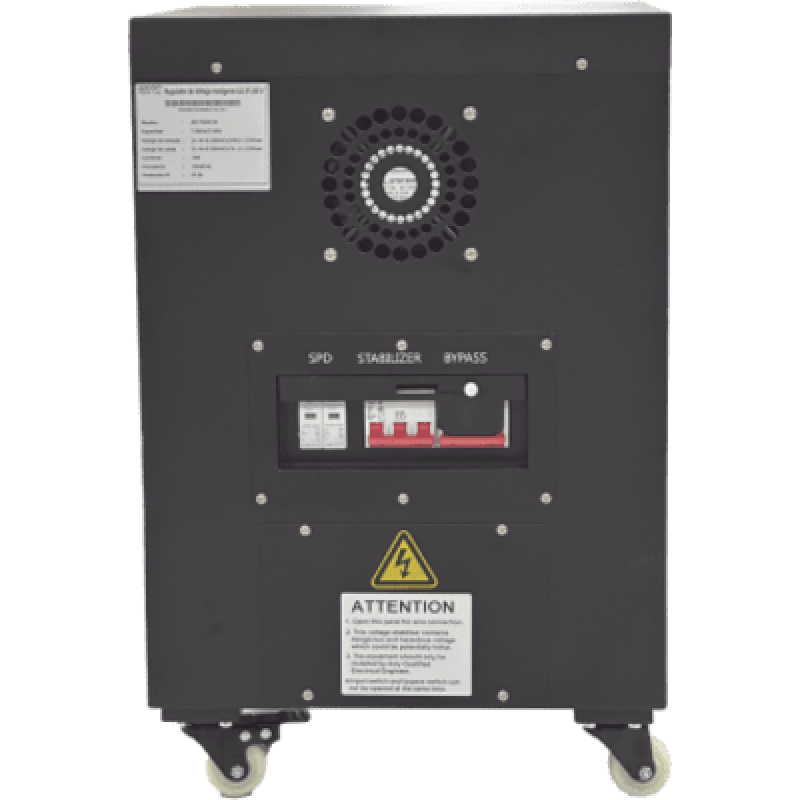

Bypass: Transferencia manual a bypass cuando el AVR falla o se repara.

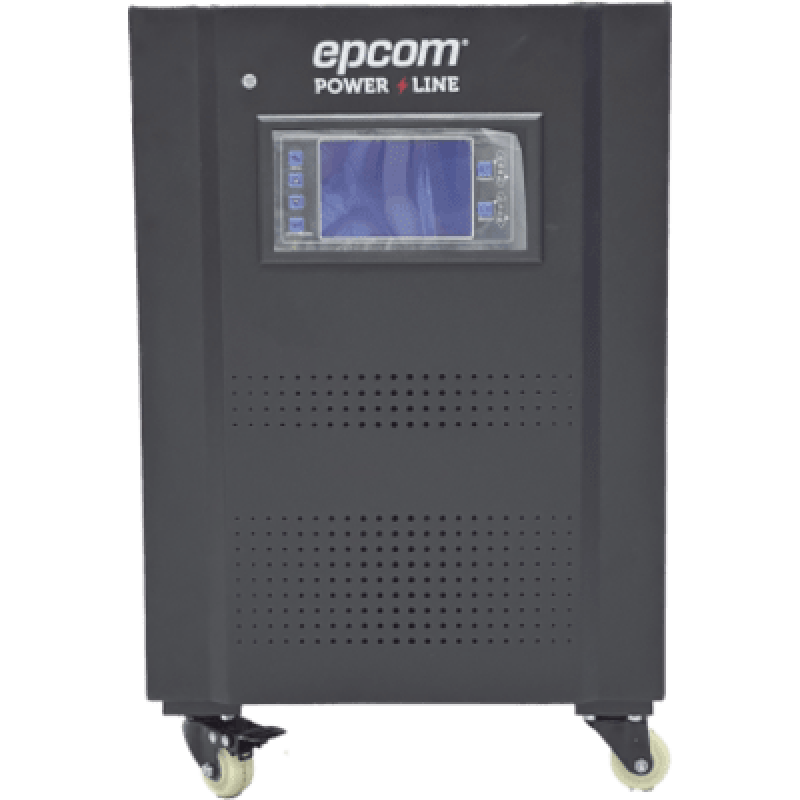

Pantalla LCD

Voltaje de Entrada: Visualización en tiempo real.
Voltaje de Salida: Visualización en tiempo real.
Corriente de Entrada: Visualización en tiempo real.
Protecciones: Indicador de protecciones activas.

Ambiente de Trabajo

Temperatura de Operación: 0°C-45°C (sin condensación).
Humedad de Trabajo: 20%-90%.

Dimensiones y Peso

Dimensiones (AxHaxL): 400 x 615 x 400 mm. Alto de 61.5 cm con llantitas.
Peso Neto: 55 kg.
Peso Bruto: 60 kg.

Otros

Sistema de Enfriado: Convección.
Resistencia de Aislamiento: ≥2MΩ.
Resistencia al Voltaje: 2000VAC/min sin desperfectos.
Nivel de Ruido: <65dB/m

NOTA 1:

Se recomienda hacer un estudio previo para revisar las condiciones de la instalación eléctrica

NOTA 2:

En caso que el regulador sea alimentado con un voltaje alto y a la salida se tenga un voltaje aún más alto, esto es síntoma de un desfase en el ángulo de las fases de las que se alimenta el regulador. Esto se debe corregir alimentando el regulador de un transformador aislado.

NOTA 3:

No cuenta con cable de alimentación., es necesario armarlo con calibre y clavija correspondiente a voltaje y capacidad.
