Contactor de Potencia SIRIUS 3RT2 / AC-3e/AC-3 9 A / 4 kW a 400 V / 3 Polos / 24 V DC / 1 NC Auxiliar / Bornes de Tornillo / Tamaño S00 / IP20 / Montaje en Carril DIN 35 mm

Contactor 3 polos AC-3/AC-3e con 9 A y 4 kW a 400 V
Bobina de control 24 V DC con bajo consumo de 4 W
Vida mecánica de 3.000.000 ciclos de operación típicos
Contacto auxiliar 1 NC con terminales de tornillo
Aislamiento 690 V y resistencia a sobretensión 6 kV
Montaje en riel DIN 35 mm con tamaño compacto S00

Modelo

3RT2016-1BB42

Marca

39121529Contactores

1 años de garantía

Precio de lista:$2,313.08-31%

$1,587.50

IVA incluido

TC: $17.55 MXN/USD · IVA 16% incluido

Producto Agotado

¿Es usted instalador o integrador?

Inicie sesión con su cuenta B2B para consultar el precio aplicable a su nivel y, cuando corresponda, sus condiciones de crédito.

Validacion oficial SYSCOM

Entrega, ficha y criterio tecnico

Sin datos

La validacion oficial no esta disponible en este momento.

3RT20161BB42pdf Etiqueta Producto

Especificaciones tecnicas de SIEMENS 3RT2016-1BB42

Siemens modelo: 3RT2016-1BB42

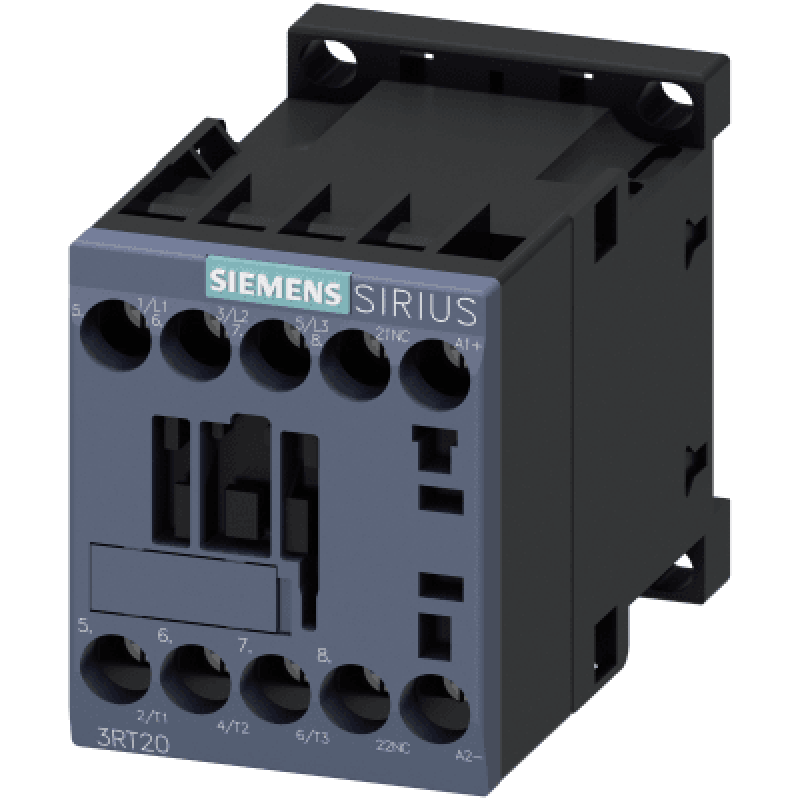

Contactor de potencia de la serie SIRIUS 3RT2, diseñado para aplicaciones de control de motores y conmutación de cargas en entornos industriales. Equipado con bobina de excitación a 24 V DC con potencia de cierre y retención de 4 W, y contactos auxiliares instantáneos de 1 NC integrados. Su arquitectura de tamaño S00 permite montaje en carril DIN de 35 mm según DIN EN 60715, con posibilidad de montaje lateral sin restricciones de espaciado. El dispositivo cumple con las categorías de utilización AC-3e y AC-3 para conmutación de motores de jaula de ardilla, con capacidad de 9 A y 4 kW a 400 V, extendiendo su rango hasta 690 V en aplicaciones de alta tensión. Incorpora protección IP20 en el frontal con seguridad de contacto por dedos según IEC 60529, y está certificado para funciones de seguridad con contactos espejo según IEC 60947-4-1, permitiendo su uso en aplicaciones de parada de seguridad relacionadas con la seguridad funcional.

Características Generales

Marca: Siemens
Línea: SIRIUS
Designación: Contactor de potencia
Tipo: 3RT2
Tamaño: S00
Circuito principal: 3 polos, 3 NO
Contacto auxiliar: 1 NC instantáneo
Tensión de bobina: 24 V DC
Tipo de conexión: Bornes de tornillo
Montaje: Carril DIN 35 mm y tornillo
Montaje lateral: Sí
Protección frontal: IP20
Protección contra contacto: Seguridad de dedos (finger-safe)
Peso neto: 292 g
Código de referencia IEC 81346-2: Q
Prohibición de sustancias: 10/01/2009

Circuito Principal - Corriente Operativa

AC-1 a 400 V, 40°C: 22 A
AC-1 hasta 690 V, 40°C: 22 A
AC-1 hasta 690 V, 60°C: 20 A
AC-3 a 400 V: 9 A
AC-3 a 500 V: 7.7 A
AC-3 a 690 V: 6.7 A
AC-3e a 400 V: 9 A
AC-3e a 500 V: 7.7 A
AC-3e a 690 V: 6.7 A
AC-4 a 400 V: 8.5 A
AC-5a hasta 690 V: 19.4 A
AC-5b hasta 400 V: 7.4 A
AC-6a n=20 a 230/400/500 V: 5.3 A
AC-6a n=20 a 690 V: 5 A
AC-6a n=30 a 230/400 V: 3.5 A
AC-6a n=30 a 500 V: 3.6 A
AC-6a n=30 a 690 V: 3.3 A
AC-4 ciclos ~200000 a 400 V: 4.1 A
AC-4 ciclos ~200000 a 690 V: 3.3 A
DC-1 1 vía a 24/60 V: 20 A
DC-1 1 vía a 110 V: 2.1 A
DC-1 1 vía a 220 V: 0.8 A
DC-1 1 vía a 440/600 V: 0.6 A
DC-1 2 vías serie a 24/60 V: 20 A
DC-1 2 vías serie a 110 V: 12 A
DC-1 2 vías serie a 220 V: 1.6 A
DC-1 2 vías serie a 440 V: 0.8 A
DC-1 2 vías serie a 600 V: 0.7 A
DC-1 3 vías serie a 24/60/110/220 V: 20 A
DC-1 3 vías serie a 440 V: 1.3 A
DC-1 3 vías serie a 600 V: 1 A
DC-3/DC-5 1 vía a 24 V: 20 A
DC-3/DC-5 1 vía a 60 V: 0.5 A
DC-3/DC-5 1 vía a 110 V: 0.15 A
DC-3/DC-5 2 vías serie a 24 V: 20 A
DC-3/DC-5 2 vías serie a 60 V: 5 A
DC-3/DC-5 2 vías serie a 110 V: 0.35 A
DC-3/DC-5 3 vías serie a 24/60/110 V: 20 A
DC-3/DC-5 3 vías serie a 220 V: 1.5 A
DC-3/DC-5 3 vías serie a 440/600 V: 0.2 A
Sección mínima circuito principal AC-1: 4 mm²

Circuito Principal - Potencia y Frecuencia

Potencia AC-3 a 230 V: 2.2 kW
Potencia AC-3 a 400 V: 4 kW
Potencia AC-3 a 500 V: 4 kW
Potencia AC-3 a 690 V: 5.5 kW
Potencia AC-3e a 230 V: 2.2 kW
Potencia AC-3e a 400 V: 4 kW
Potencia AC-3e a 500 V: 4 kW
Potencia AC-3e a 690 V: 5.5 kW
Potencia AC-4 ~200000 ciclos a 400 V: 2 kW
Potencia AC-4 ~200000 ciclos a 690 V: 2.5 kW
Potencia aparente AC-6a n=20 a 230 V: 2 kVA
Potencia aparente AC-6a n=20 a 400 V: 3.6 kVA
Potencia aparente AC-6a n=20 a 500 V: 4.6 kVA
Potencia aparente AC-6a n=20 a 690 V: 5.9 kVA
Potencia aparente AC-6a n=30 a 230 V: 1.3 kVA
Potencia aparente AC-6a n=30 a 400 V: 2.4 kVA
Potencia aparente AC-6a n=30 a 500 V: 3.1 kVA
Potencia aparente AC-6a n=30 a 690 V: 4 kVA
Frecuencia sin carga a DC: 10 000 l/h
Frecuencia operativa AC-1 máx: 1 000 l/h
Frecuencia operativa AC-2 máx: 750 l/h
Frecuencia operativa AC-3 máx: 750 l/h
Frecuencia operativa AC-3e máx: 750 l/h
Frecuencia operativa AC-4 máx: 250 l/h

Corriente de Corta Duración y Vida Útil

Icw 1 s (estado frío, 40°C): 155 A
Icw 5 s (estado frío, 40°C): 111 A
Icw 10 s (estado frío, 40°C): 86 A
Icw 30 s (estado frío, 40°C): 66 A
Icw 60 s (estado frío, 40°C): 55 A
Vida mecánica contactor típica: 3 000 000 ciclos
Vida mecánica con bloque auxiliar electrónico: 500 000 ciclos
Vida mecánica con bloque auxiliar estándar: 1 000 000 ciclos
Vida útil máxima (seguridad): 20 años

Circuito de Control

Tipo de tensión: DC
Tensión nominal bobina: 24 V DC
Factor rango operativo inicial: 0.8
Factor rango operativo final: 1.1
Potencia cierre bobina: 4 W
Potencia retención bobina: 4 W
Tiempo cierre a DC: 30 ... 100 ms
Tiempo apertura a DC: 7 ... 13 ms
Tiempo arco: 10 ... 15 ms
Versión control: Estándar A1 - A2

Circuito Auxiliar

Contactos NC instantáneos: 1
Contactos NO instantáneos: 0
AC-12 máximo: 10 A
AC-15 a 230 V: 10 A
AC-15 a 400 V: 3 A
AC-15 a 500 V: 2 A
AC-15 a 690 V: 1 A
DC-12 a 24 V: 10 A
DC-12 a 48/60 V: 6 A
DC-12 a 110 V: 3 A
DC-12 a 125 V: 2 A
DC-12 a 220 V: 1 A
DC-12 a 600 V: 0.15 A
DC-13 a 24 V: 10 A
DC-13 a 48/60 V: 2 A
DC-13 a 110 V: 1 A
DC-13 a 125 V: 0.9 A
DC-13 a 220 V: 0.3 A
DC-13 a 600 V: 0.1 A
Fiabilidad contactos: 1 fallo por 100 millones (17 V, 1 mA)

Datos Eléctricos y Aislamiento

Pérdida potencia AC estado caliente: 0.9 W
Pérdida potencia AC por polo: 0.3 W
Pérdida potencia sin carga típica: 4 W
Tipo cálculo pérdidas: Cuadrático
Tensión aislamiento circuito principal (grado 3): 690 V
Tensión aislamiento circuito auxiliar (grado 3): 690 V
Resistencia sobretensión circuito principal: 6 kV
Resistencia sobretensión circuito auxiliar: 6 kV
Tensión máxima separación protectiva bobina-contactos: 400 V
Tensión operativa máxima AC-3: 690 V
Tensión operativa máxima AC-3e: 690 V

Datos Físicos y Ambientales

Altura: 58 mm (2.3 in)
Ancho: 45 mm (1.8 in)
Profundidad: 73 mm (2.9 in)
Peso: 292 g
Altitud instalación máx: 2000 m
Temperatura operación: -25 ... +60 °C
Temperatura almacenamiento: -55 ... +80 °C
Humedad relativa mínima: 10%
Humedad relativa a 55°C (IEC 60068-2-30): 95%
Resistencia choque impulso rectangular DC: 6.7g/5ms, 4.2g/10ms
Resistencia choque senoidal DC: 10.5g/5ms, 6.6g/10ms

Montaje y Conexiones

Posición montaje: ±180° rotación en superficie vertical; inclinación ±22.5°
Montaje lateral: Sí
Fijación: Tornillo y snap-on en carril DIN 35 mm (DIN EN 60715)
Conexión circuito principal: Bornes tornillo
Conexión circuito auxiliar/control: Bornes tornillo
Conexión contactos auxiliares: Bornes tornillo
Conexión bobina: Bornes tornillo
Sección conductores principales sólido: 0.5 ... 4 mm²
Sección conductores principales trenzado: 0.5 ... 4 mm²
Sección conductores principales fino con terminal: 0.5 ... 2.5 mm²
AWG conductores principales: 20 ... 12
Sección conductores auxiliares sólido/trenzado: 0.5 ... 4 mm²
Sección conductores auxiliares fino con terminal: 0.5 ... 2.5 mm²
AWG conductores auxiliares: 20 ... 12
Espaciado montaje lateral adelante: 10 mm
Espaciado montaje lateral arriba/abajo: 10 mm
Espaciado montaje lateral lado: 0 mm
Espaciado partes puestas a tierra adelante/arriba/lado: 10 mm
Espaciado partes puestas a tierra abajo: 6 mm
Espaciado partes vivas adelante/arriba/abajo: 10 mm
Espaciado partes vivas lado: 6 mm

Seguridad Funcional y Certificaciones

Contacto espejo IEC 60947-4-1: Sí
Accionamiento positivo IEC 60947-5-1: No
Apto función seguridad: Sí
Apto conmutación OFF seguridad: Sí
Proporción fallos peligrosos baja demanda (SN 31920): 40%
Proporción fallos peligrosos alta demanda (SN 31920): 73%
Valor B10 alta demanda (SN 31920): 100 000
Tasa fallos baja demanda (SN 31920): 100 FIT
Tipo dispositivo ISO 13849-1: Tipo 3
Sobredimensionamiento ISO 13849-2: Necesario
Tipo dispositivo seguridad IEC 61508-2: Tipo A
Prueba vida útil desgaste: Necesaria
Calificación auxiliares UL: A600 / O600

Protección de Cortocircuito

Disyuntor miniatura circuito auxiliar hasta 230 V: Característica C: 10 A; 0.4 kA
Fusible circuito principal coordinación tipo 1: gG: 35 A (690 V, 100 kA), aM: 20 A (690 V, 100 kA), BS88: 35 A (415 V, 80 kA)
Fusible circuito principal coordinación tipo 2: gG: 20 A (690 V, 100 kA), aM: 16 A (690 V, 100 kA), BS88: 20 A (415 V, 80 kA)
Fusible circuito auxiliar: gG: 10 A (500 V, 1 kA)

Ratings UL/CSA

FLA motor AC 3 fases 480 V: 7.6 A
FLA motor AC 3 fases 600 V: 9 A
HP motor monofásico 110/120 V: 0.33 hp
HP motor monofásico 230 V: 1 hp
HP motor 3 fases 200/208 V: 2 hp
HP motor 3 fases 220/230 V: 3 hp
HP motor 3 fases 460/480 V: 5 hp
HP motor 3 fases 575/600 V: 7.5 hp

Impacto Ambiental

CO2 eq fabricación: 1.42 kg
CO2 eq operación: 152 kg
CO2 eq fin de vida: -0.305 kg
CO2 eq total: 153 kg
