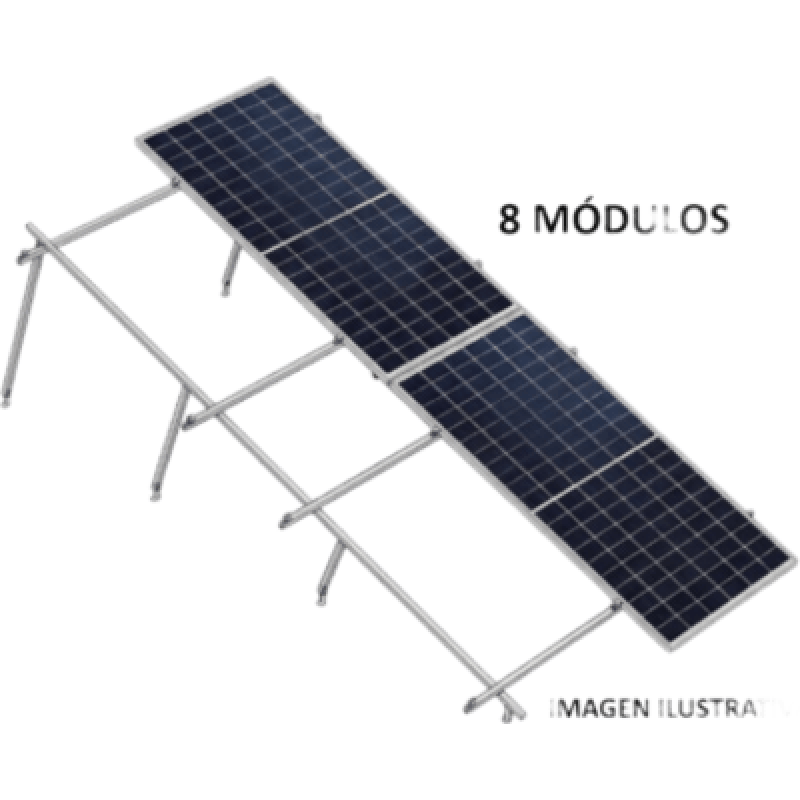

Sistema de Montaje Solar BASEL / 8 Módulos 645W / Configuración 2x4 / Losa Plana / Resistencia 170 km/h / Rieles N-S 4.72m / Inclinación 22°

Resistencia a viento de 170 km/h certificada
8 módulos de 645 W para 5.16 kWp totales
Área compacta de solo 26 m² instalados
Inclinación óptima de 22° para máxima captación
Configuración 2x4 con riel N-S de 4.53 m
Kit completo con 9 componentes BASEL incluidos

Modelo

KITBASEL2X4

Marca

60104701Dispositivos de recolección solar

Precio de lista:$24,979.58-41%

$14,614.99

IVA incluido

TC: $17.13 MXN/USD · IVA 16% incluido

No hay más archivos disponibles para este producto.

Información técnica

Especificaciones

Ficha del fabricante

BASEL Racking Systems modelo: KITBASEL

El sistema de montaje solar BASEL KITBASEL está diseñado para instalaciones fotovoltaicas sobre losa plana, con capacidad para albergar 8 módulos de hasta 645W cada uno en una configuración de 2 filas por 4 columnas (2x4). Este kit incluye todos los componentes estructurales necesarios para un montaje seguro y eficiente, con rieles N-S de 4.72 metros de longitud y una inclinación fija de 22 grados. Diseñado para resistir velocidades de viento de hasta 170 km/h, el sistema utiliza componentes como el N3 BASEL, L FOOT BASEL, abrazaderas intermedias y finales, clips superiores y tapas de extremo, todos fabricados con materiales de alta resistencia. El área total estimada de la instalación es de 26 m², con dimensiones de módulo de 2.382 m x 1.134 m. Este sistema es ideal para proyectos residenciales y comerciales de mediana escala que requieren una solución robusta y confiable para montaje en superficies planas.

Características Generales

Tipo de instalación: Losa plana
Configuración: 2 filas x 4 columnas (2x4)
Número de módulos: 8
Potencia por módulo: 645 W
Dimensiones del módulo: 2.382 m x 1.134 m (7.81 ft x 3.72 ft)
Área total estimada: 26 m² (279.86 ft²)
Velocidad de viento: 170 km/h (105.63 mph)
Inclinación: 22°
Altura máxima desde la superficie: 1.88 m (6.17 ft)
Distancia máxima entre apoyos E-O: 0.82 m (2.69 ft)
Distancia aproximada entre primer y último apoyo N-S: 4.81 m (15.78 ft)
Voladizo considerado: 30 cm (11.81 in) en cada extremo
Número de planchas: 1

Componentes del Sistema

N3 BASEL (SKU N00001): 22 unidades
L FOOT BASEL (SKU N00002): 24 unidades
N CONNECTOR BASEL (SKU N00003): Cantidad no especificada
END CLAMP BASEL (SKU N00014): 8 unidades
MIDDLE CLAMP PRO (SKU N00027): 12 unidades
TOP CLIP BASEL (SKU N00009): 24 unidades
END CAP BASEL (SKU N00023): 8 unidades
N RAIL 4.72 (SKU N00015): 16 unidades
SGB-4, 4-14 SOL-STR (SKU M00112): 1 unidad

Medidas y Cortes

Largo del módulo (B): 2.38 m (7.81 ft)
Ancho del módulo (C): 1.13 m (3.71 ft)
Largo del riel N-S (D): 4.53 m (14.86 ft) - 6 unidades
Tamaño pata 1 (E): 1.80 m (5.91 ft) - 6 unidades
Tamaño pata 2 (F): 1.20 m (3.94 ft) - 6 unidades
Tamaño pata 3 (G): 0.60 m (1.97 ft) - 6 unidades
Riel Este-Oeste (4 x Arreglo): 4.70 m (15.42 ft)
Tirante trasero (2 x Arreglo): 1.71 m (5.61 ft)
Span Real: 0.82 m (2.69 ft)

Contenido del Paquete

22 x N3 BASEL
24 x L FOOT BASEL
N CONNECTOR BASEL (cantidad no especificada)
8 x END CLAMP BASEL
12 x MIDDLE CLAMP PRO
24 x TOP CLIP BASEL
8 x END CAP BASEL
16 x N RAIL 4.72
1 x SGB-4, 4-14 SOL-STR

Documentación

✉️ BASEL - Racking Systems (Términos y Condiciones de Garantía)
