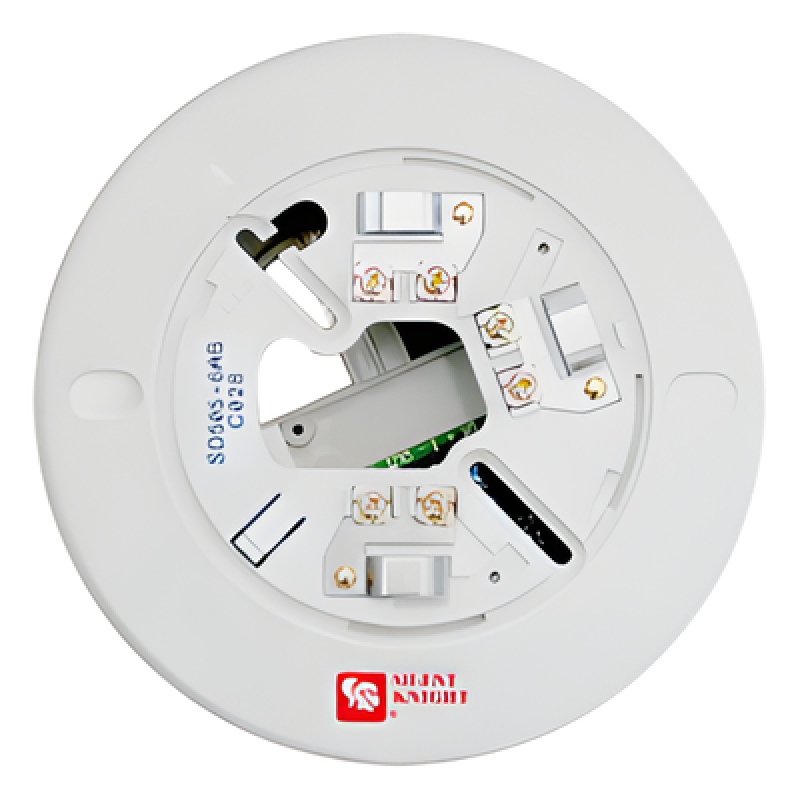

Base de 6" con modulo aislador para detecto análogos Silent Knight

Aísla SLC para localizar cortos fácilmente
Recomendado 1 por cada 20 detectores
Cableado en forma T en cada punto
Compatible con serie inteligente Silent Knight
Operación a 32 VDC con corriente 92 A
Configuración Class A (Style 7) hasta 50 dispositivos

Modelo

SD5056IB

Marca

46191507Sistema pasivo de detención del fuego

3 años de garantía

Precio de lista:$1,877.41-79%

$398.83

IVA incluido

TC: $17.55 MXN/USD · IVA 16% incluido

¿Es usted instalador o integrador?

Inicie sesión con su cuenta B2B para consultar el precio aplicable a su nivel y, cuando corresponda, sus condiciones de crédito.

Validacion oficial SYSCOM

Entrega, ficha y criterio tecnico

Sin datos

La validacion oficial no esta disponible en este momento.

Póliza_de_Garantía SD5056IB_Install SD5056IB_Spec Etiqueta Producto

Especificaciones tecnicas de SILENT KNIGHT BY HONEYWELL SD5056IB

Características Principales

Aísla el SLC para localizar cortos fácilmente
Recomendado uno por cada 20 detectores
Requiere cableado en forma T en cada punto
Compatible con la serie inteligente Silent Knight
Producto disponible solo bajo pedido

Especificaciones Técnicas

Temperatura de operación: 32° - 120° F (0° - 49° C)
Voltaje de operación: 32 VDC
Corriente en alarma/standby: 92 μA
Corriente SLC: 50 μA
Resistencia máxima SLC: 50Ω

Dimensiones

Largo: 4-7/8'
Ancho: 4-7/8'
Profundidad: 7/8'

Configuraciones

Configuración Class B (Style 4)
Configuración Class A (Style 7)
Hasta 50 dispositivos
Hasta 10Ω por rama

Instrucciones de Instalación

Montar la base de extensión usando tornillos #8 de 1-1/2' a través de los orificios de montaje de la base de extensión.
Conectar el cableado del lazo SLC como se muestra en la Figura 3 o Figura 4.
Conectar el arnés de cableado a la base de humo como se muestra en la Figura 5.
Conectar el arnés al conector.
Conectar la base de humo (P/N SD505-6AB) a la base de extensión (P/N 120505) usando tornillos #8 de 1/2'.

Notas Importantes

La instalación y cableado debe realizarse según NFPA 72 y ordenanzas locales.
Todo el cableado está supervisado y limitado en potencia.
No usar más de 256 dispositivos aisladores (SD505-LIM o SD505-6IB) en un lazo SLC.
No sobre apretar los tornillos.
