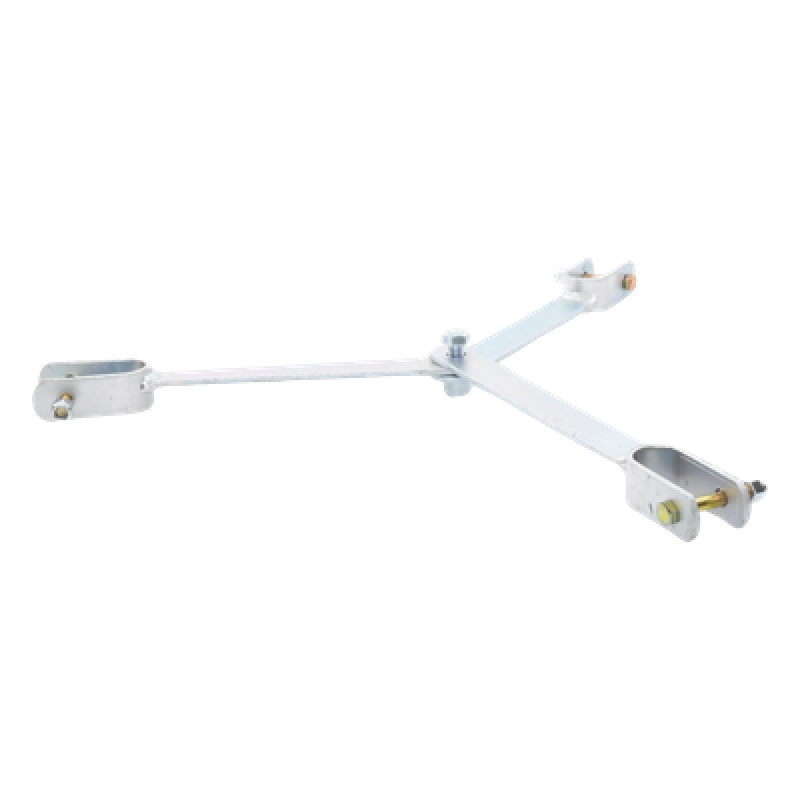

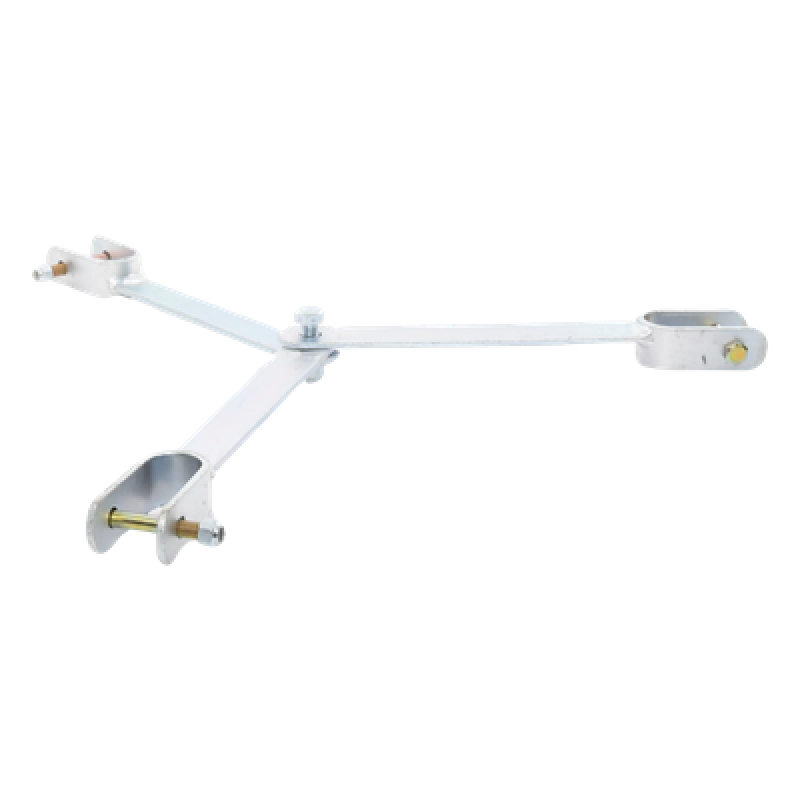

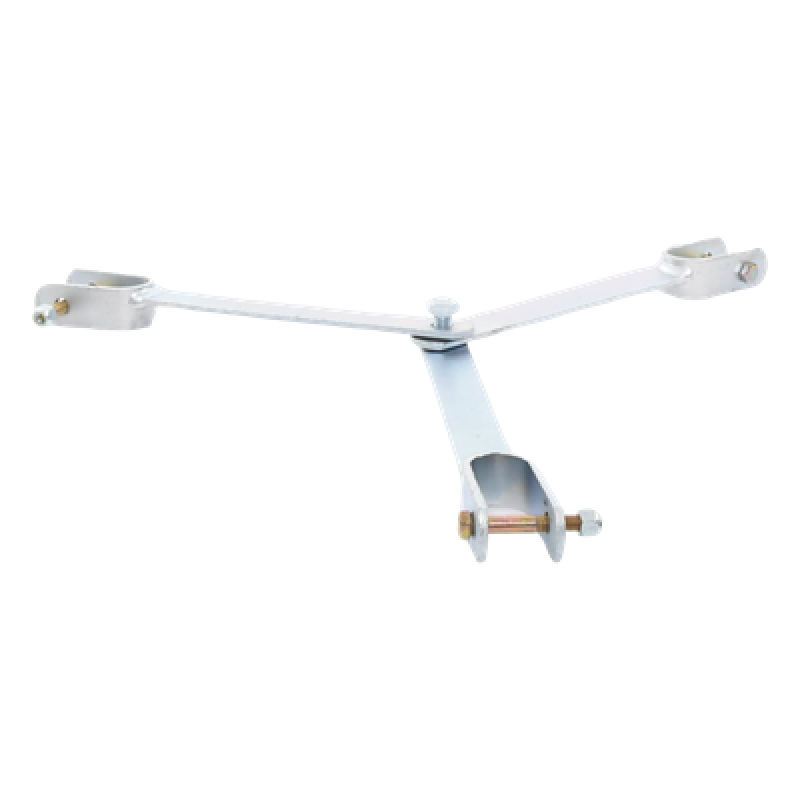

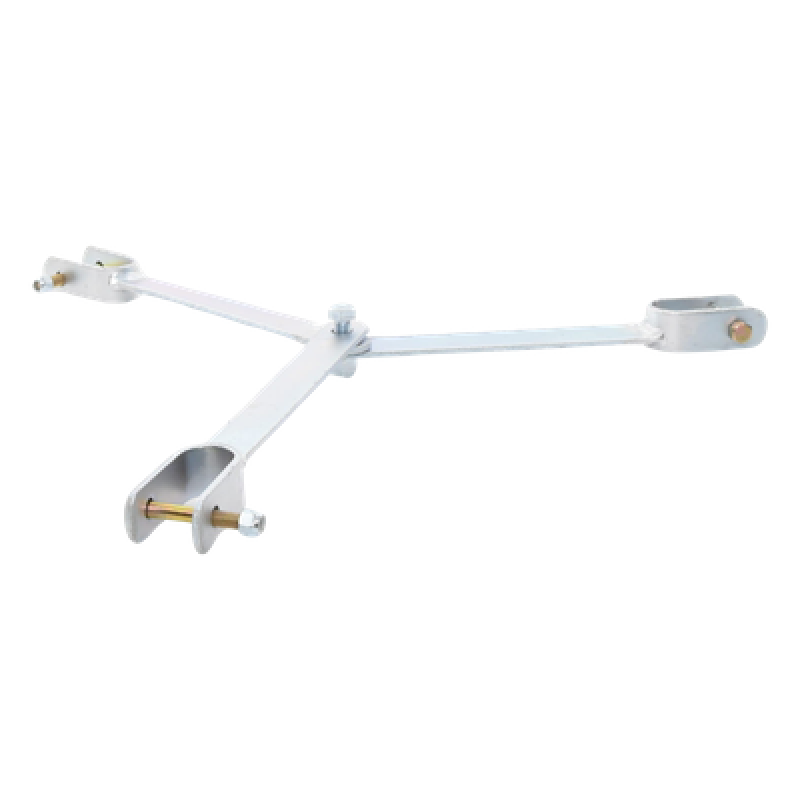

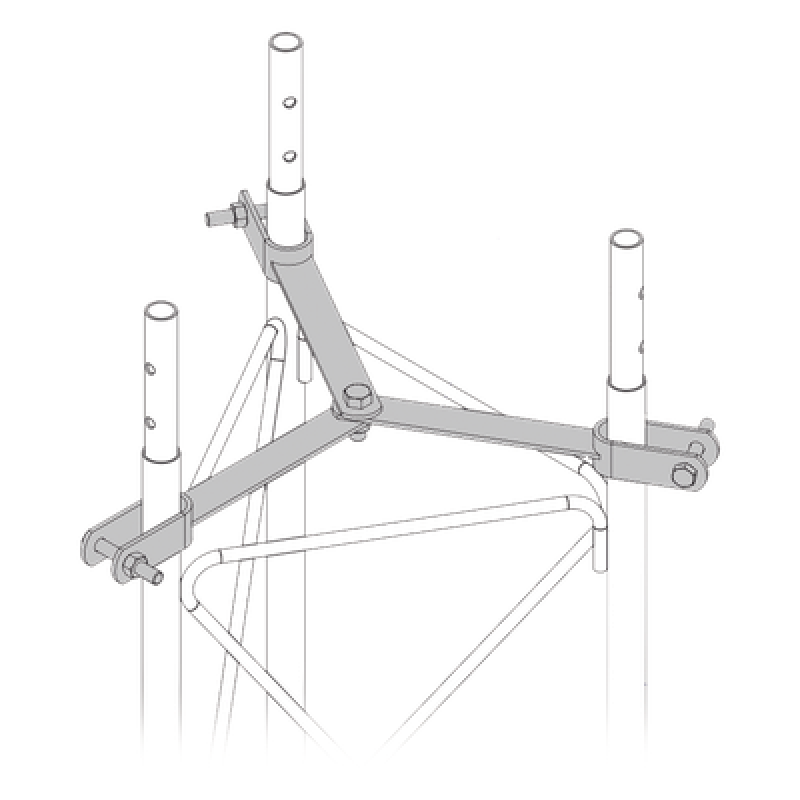

Brida para sujeción de retenida compatible con tramos STZ45, Galvanizado electrolítico.
- Conformidad con normas ISO 9000 de calidad
- Diseño delta con soporte central antideformaciones
- Distribución uniforme de tensión en retenidas
- Compatible con torres sección STZ45
- Tornillería grado 5 con tuerca seguridad
- Optimiza anclaje a 70% altura torre
Precio de lista:$1,679.74-41%
MXN
$997.64
IVA incluido
TC: $17.55 MXN/USD · IVA 16% incluido
212
1
¿Es usted instalador o integrador?
Inicie sesión con su cuenta B2B para consultar el precio aplicable a su nivel y, cuando corresponda, sus condiciones de crédito.
Validacion oficial SYSCOM
Entrega, ficha y criterio tecnico
La validacion oficial no esta disponible en este momento.
Especificaciones tecnicas de SYSCOM TOWERS SJB-45
Características principales
- Conformidad con normas ISO 9000 de calidad
- Diseño de brida tipo delta con soporte central
- Distribución uniforme de tensión en cables de retenida
- Compatible con torres de sección STZ45
- Tornillería grado 5 con tuerca de seguridad incluida
Aplicaciones
- Distribución de tensión de cables de retenida en torres
- Evita deformación de estructuras por colocación inadecuada de retenidas
- Uso en torres con sección transversal STZ45
Notas importantes
- Las torres con estabilizador son recomendadas para instalaciones con grandes cargas de peso
- Para cálculo de retenida extra en torres con estabilizador se supone que este sustituye a la brida ubicada a 3/4 de altura de la torre
- Las longitudes de las retenidas están calculadas para colocar las anclas a un 70% de la altura total de la torre
- La instalación debe ser realizada solo por expertos
- Se recomienda realizar un estudio de resistencia del suelo para planificar una correcta cimentación
Dimensiones de Instalación
Distancias recomendadas para instalación (en metros):
| Altura Torre (m) | L1 (m) | L2 (m) | h1 (m) | h2 (m) |
|---|---|---|---|---|
| 3 | 2.1 | - | 2.5 | - |
| 6 | 4.2 | - | 5.4 | 2.7 |
| 9 | 6.3 | - | 8.1 | 4.0 |
| 12 | 8.4 | - | 11.0 | 6.0 |
| 15 | 10.5 | - | 14.0 | 9.0 |
Características Principales
- Conformidad con normas ISO 9000 de calidad
- Diseño delta con soporte central antideformaciones
- Distribución uniforme de tensión en retenidas
- Compatible con torres sección STZ45
- Tornillería grado 5 con tuerca seguridad
- Optimiza anclaje a 70% altura torre
