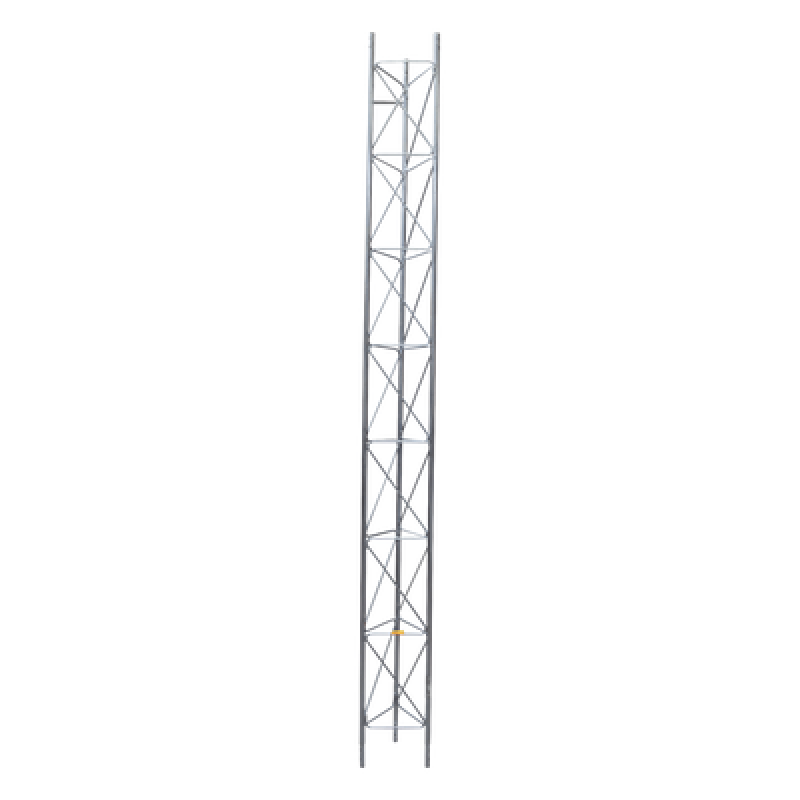

Tramo de Torre Arriostrada de 3m x 45cm, Galvanizado por Electrólisis, Hasta 60 m de Elevación. Zonas Secas.

Certificado ISO 9001:2015 en fabricación CNC
Carga máxima 500 kg, resistencia estructural
Resistencia viento 200 km/h, diseño robusto
Galvanizado electrolítico ASTM B633, protección anticorrosiva
Altura máxima 60 m en 20 tramos
Compatible con sistemas punto-multipunto y monitoreo

Modelo

STZ-45

Marca

43222903Torre o soporte para telecomunicaciones

3 años de garantía

Precio de lista:$5,876.54-43%

$3,322.20

IVA incluido

TC: $17.27 MXN/USD · IVA 16% incluido

Centro de video

Videos del producto

Abre un video sin salir de la ficha. El reproductor se carga solamente cuando lo solicitas.

2 videos

Video del producto STZ-45Ver

Información técnica

Especificaciones

Ficha del fabricante

Puntos Destacados

Producto elaborado bajo norma: ISO 9001:2015
Cada uno de los tramos es fabricado por máquinaría de control numérico
Incluye tornillería para su instalación
Recomendado para Zonas Secas (35% humedad promedio o menos) y libres de agentes corrosivos como salitre u otros químicos que aceleren el proceso de oxidación
Acorde a galvanizado electrolítico por norma: ASTMB-633

Características Físicas

Carga Máxima: 500 Kg
Altura Máxima: 60 m. (20 tramos)
Resistencia al Viento: 200 Km/hr
Material: Tubo industrial 1 1/4' (Cal.14)
Semiflecha (Zig-zag): Redondo 3/8'
Niple: 12 cm
Ancho de cara: 45 cm
Peso: 26 Kg
Dimensiones: 3 m de Longitud
Material de estructura: Acero (A-36)
Protección anticorrosiva: Galvanizado por electrolisis (ASTMB-633)

Aplicación

Sistemas Punto - Punto
Sistema Punto - Multipunto
Amplificación de señal celular
Sistemas pararrayos
Radios bases de repetición
Puntos de monitoreo
Iluminación
Señalización auditiva de emergencia
Y más

Notas técnicas destacadas

Asegúrese de que la instalación sea realizada por un profesional capacitado
Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería
No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes
Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales
El peso declarado es de los equipos sin accesorios y sin embalaje
Se pueden adquirir las torres en kits completos VER KITS DE TORRES

Advertencia

El galvanizado electrolítico no es recomendado para zonas húmedas, ambientes salitrosos y/o corrosivos como costas, presas o parques industriales con liberación de gases VER MAPA DE ÁREAS
La torre debe ser pintada de acuerdo a (al menos) la especificación CFE D8500-02 (7 Franjas simétricas de colores naranja y blanco intercaladas, empezando y terminando en color naranja)
Debe incluir alumbrado nocturno, al menos dos luminarias una a la mitad y otra en la parte superior
Se debe consultar la reglamentación local según municipio para asegurar una correcta y legal instalación de torre
Recomendamos en todo momento seguir las recomendaciones de instalación de retenida: VER DIAGRAMA DE INSTALACIÓN DE RETENIDA

Características principales

Certificado ISO 9001:2015 en fabricación CNC
Carga máxima 500 kg, resistencia estructural
Resistencia viento 200 km/h, diseño robusto
Galvanizado electrolítico ASTM B633, protección anticorrosiva
Altura máxima 60 m en 20 tramos
Compatible con sistemas punto-multipunto y monitoreo
