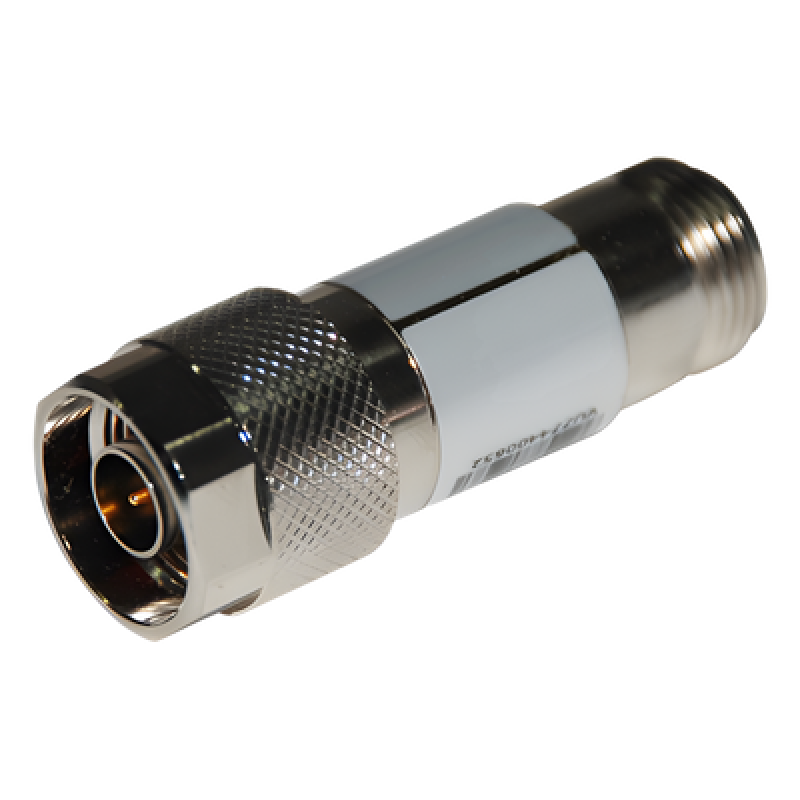

Atenuador en Línea de 10 dB, 1 W, CD-6 GHz, Conectores N Macho-Hembra.

Atenuación precisa de 10 dB ±0.3 dB
Rango de frecuencia DC-6000 MHz
Conectores N macho-hembra estándar
Potencia máxima 1W continuo
VSWR 1.15:1 a 1.50:1 según banda
Diseño monolítico para mayor durabilidad

Modelo

UNAT-10

Marca

41113700Instrumentos de medición y comprobación de comunicación electrónica

3 años de garantía

Precio de lista:$1,811.71-31%

$1,248.27

IVA incluido

TC: $16.98 MXN/USD · IVA 16% incluido

Producto Agotado

UNAT-10

Información técnica

Especificaciones

Ficha del fabricante

Características Principales

Banda ancha de cobertura: DC a 6000 MHz
Clasificación de potencia: 1W
Construcción rígida monolítica
Disponibilidad inmediata
Costo muy bajo
Conectores N tipo UNAT-10+

Aplicaciones

Ajuste de nivel de señal
Apareamiento de impedancia
Cumple con RoHS

Especificaciones Eléctricas

Rango de frecuencia: DC-6000 MHz
Atenuación: 10±0.3 dB
Flatness: 0.10 dB (DC-3 GHz), 0.20 dB (3-4.5 GHz), 0.20 dB (4.5-6 GHz)
VSWR: 1.15:1 (DC-3 GHz), 1.25:1 (3-4.5 GHz), 1.50:1 (4.5-6 GHz)
Potencia máxima: 1W
Impedancia: 50Ω

Especificaciones Mecánicas

Tipo de conector: N Macho-Hembra
Estilo de carcasa: FF779
Peso: 72.5 gramos

Rango de Temperatura

Operación: -45°C a 100°C
Almacenamiento: -55°C a 100°C

Atenuación vs Frecuencia

10 MHz: 9.98 dB
50 MHz: 10.00 dB
100 MHz: 10.04 dB
500 MHz: 10.08 dB
1000 MHz: 10.07 dB

VSWR vs Frecuencia

10 MHz: 1.00:1
50 MHz: 1.00:1
100 MHz: 1.00:1
500 MHz: 1.01:1
1000 MHz: 1.02:1

Notas

La variación de atenuación es de máximo 0.3 dB sobre temperatura
Flatness= variación sobre banda dividida entre 2
Los daños permanentes pueden ocurrir si se exceden los límites máximos

Características principales

Atenuación precisa de 10 dB ±0.3 dB
Rango de frecuencia DC-6000 MHz
Conectores N macho-hembra estándar
Potencia máxima 1W continuo
VSWR 1.15:1 a 1.50:1 según banda
Diseño monolítico para mayor durabilidad
