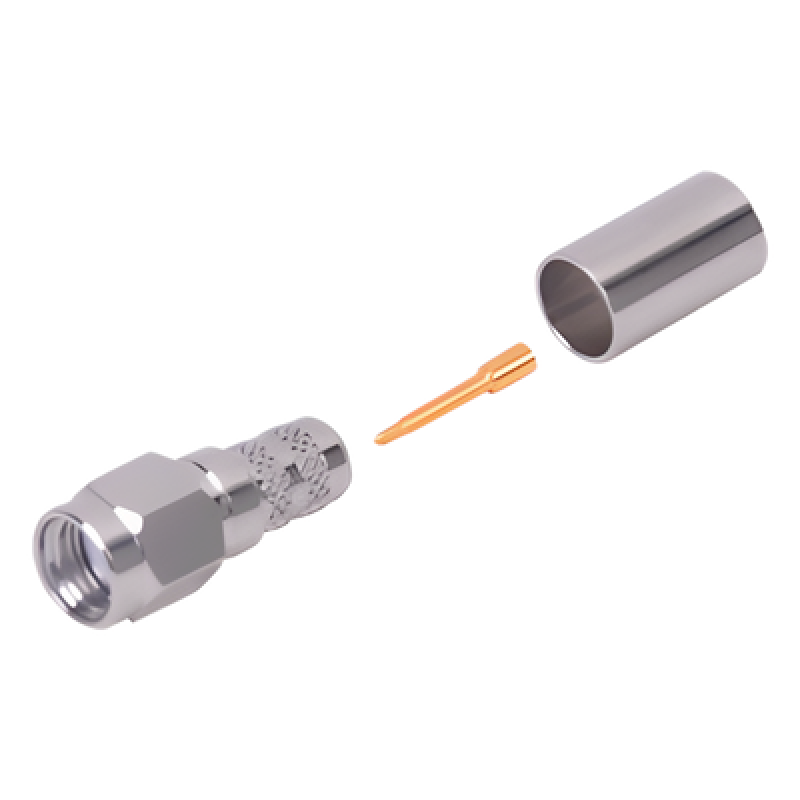

Conector SMA Macho de Anillo Plegable para Cables LMR-240, RG-8/X, 9258, Niquel/Oro/Teflón.

Conector SMA macho para cables RG-8/X y LMR-240
Anillo plegable para ensamble rápido y seguro
Cuerpo de bronce niquelado para durabilidad superior
Contacto central chapado en oro para máxima conductividad
Aislante dieléctrico de teflón reduce interferencias
Impedancia 50Ω, frecuencia 0-12.4GHz, VSWR ≤1.3

Modelo

RSA-3000-X

Marca

39121414Conectores coaxiales

3 años de garantía

Precio de lista:$158.77-42%

$92.48

IVA incluido

TC: $17.13 MXN/USD · IVA 16% incluido

Información técnica

Especificaciones

Ficha del fabricante

Características Principales

Conector SMA macho para cables RG-8/X y LMR-240
Anillo plegable para ensamble rápido y seguro
Cuerpo de bronce niquelado para durabilidad superior
Contacto central chapado en oro para máxima conductividad
Aislante dieléctrico de teflón reduce interferencias

Especificaciones Técnicas

Impedancia: 50 Ohms
Rango de Frecuencia: 0-12.4 GHz
VSWR: 1.3 MAX
Voltaje de Trabajo: 500 V rms Max. @ Nivel del Mar
Resistencia de Aislamiento: 5k M Ohms min
Rango de Temperatura: -65°C a 85°C

Especificaciones Mecánicas

Tipo de Conector: SMA Macho
Cable Compatible: RG-8/X, LMR-240, BELDEN 9258
Modo de Ensamble: Anillo plegable
Cuerpo: Bronce niquelado
Contacto Central: Oro
Aislante Dieléctrico: Teflón

Dimensiones

.315 [8.00] HEX
.469 11.90
.291 7.40
.500 12.70
.788 20.02
.079 2.00
.327 8.30

Herramientas Recomendadas

Diámetro de Crimpado: .068'
Diámetro de Crimpado: .255'

Aplicaciones

Telecomunicaciones
Redes inalámbricas
Sistemas de radiofrecuencia
Equipos de prueba RF
Aplicaciones industriales

Para cables coaxiales LP-240, RG-8/X, LMR-240

Herramientas recomendadas:

CCT-03 -- Herramienta de corte
CST-240 -- Herramienta para preparar el cable
CST-240/195 -- Pinzas para plegar anillo de conector
RFA-4005-20 -- Pinzas para plegar anillo de conector
RFA-4005-01 -- Mordaza con cavidad para plegar conecto

Características principales

Conector SMA macho para cables RG-8/X y LMR-240
Anillo plegable para ensamble rápido y seguro
Cuerpo de bronce niquelado para durabilidad superior
Contacto central chapado en oro para máxima conductividad
Aislante dieléctrico de teflón reduce interferencias
Impedancia 50Ω, frecuencia 0-12.4GHz, VSWR ≤1.3
