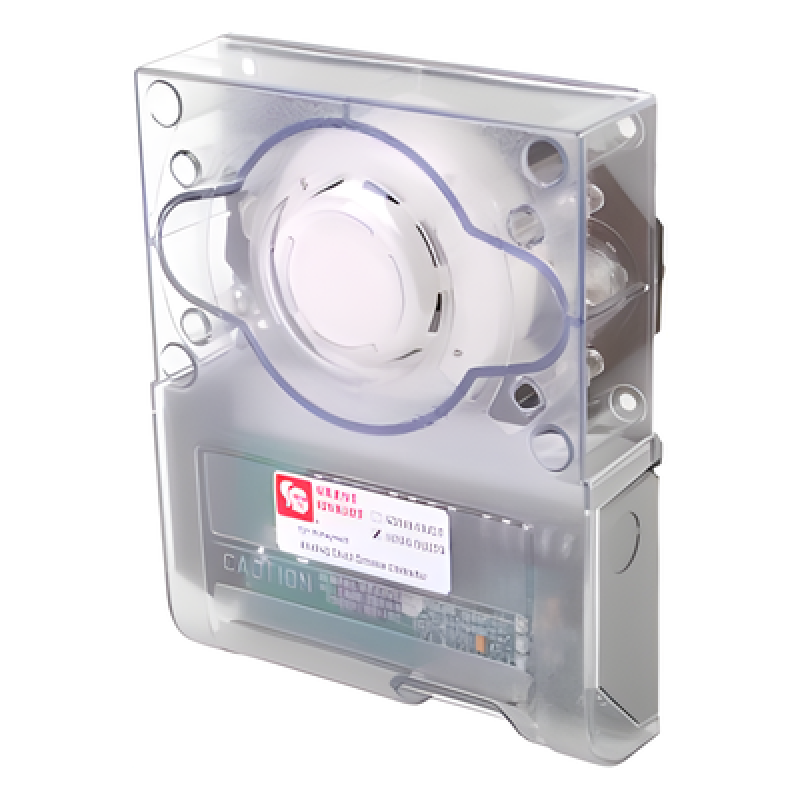

Carcasa para detección de humo en ductos , con relevador integrado.

Compatible con paneles Silent Knight 5000 y 6000
Relé integrado para integración confiable y control de dispositivos
Dimensiones compactas: 76.2 x 120.7 x 44.5 mm
Detector de humo analógico con módulo de relé incorporado
Rango de velocidad de aire 91 a 122 m/min
Temperatura operativa 0°C a 37°C (32°F a 100°F)

Modelo

SD505DUCTR

Marca

46191505Sistemas de alarma contra incendios

3 años de garantía

Precio de lista:$7,677.41-84%

$1,236.14

IVA incluido

TC: $17.55 MXN/USD · IVA 16% incluido

¿Es usted instalador o integrador?

Inicie sesión con su cuenta B2B para consultar el precio aplicable a su nivel y, cuando corresponda, sus condiciones de crédito.

Validacion oficial SYSCOM

Entrega, ficha y criterio tecnico

Sin datos

La validacion oficial no esta disponible en este momento.

Póliza_de_Garantía SD505DUCT-INST sd505ductrspec Etiqueta Producto

Especificaciones tecnicas de SILENT KNIGHT BY HONEYWELL SD505DUCTR

Características principales

Compatible con paneles Silent Knight 5000 y 6000
Incluye relé para integración confiable
Dimensiones compactas: 76.2 x 120.7 x 44.5 mm
Requiere tubo de muestreo basado en ancho del ducto
Compatible con sensores SD505-APS y SD505-AIS

Especificaciones físicas

Dimensiones: 76.2 x 120.7 x 44.5 mm (2.99' x 4.75' x 1.75')
Peso: 1.36 kg (3 lbs)
Construcción: Caja de acero con tapa plástica transparente
Instalación: Plantilla incluida para montaje con 4 tornillos

Especificaciones eléctricas

Tensión operativa: 24 VDC
Corriente en espera: 20mA
Corriente en alarma: 62mA
Corriente entrada SLC: 0.5 mA
Resistencia máxima SLC: 50 Ohms
Contacto relé alarma: 10A @ 24 VDC; 10A @ 115 VAC; 10A @ 240 VAC
Contacto relé falla: 2.5A @ 30 VDC

Condiciones ambientales

Temperatura operación: 0°C a 37°C (32°F a 100°F)
Humedad: 10%-85% sin condensación
Velocidad del aire: 91 a 122 m/min (300 - 4000 ft/min)

Conexiones y compatibilidad

Conexión al panel: Dos hilos a SLC
Clase conexión: Clase A (Estilo 6)
Compatibilidad: Paneles Silent Knight serie 5000 y 6000
Sensores compatibles: SD505-APS, SD505-AIS
Tubos de muestreo: SD505-T2 (0.76m), SD505-T5 (1.52m), SD505-T10 (3.05m)

Certificaciones

Listado UL
Cumple NFPA 72 y 101
Listado CSFM
Aprobado MEA 429-92-E, Vol 9
Aprobado FM

Características técnicas

Detector de humo analógico con módulo de relé
Indicación LED de alarma y comunicación
No requiere limpieza de filtros o pantallas
Detector SD505-APS preinstalado
Tubos de muestreo estándar incluidos

Aplicación

La carcasa SD505DUCTR está diseñada para detectar humo en sistemas de manejo de aire y prevenir la recirculación de humo en sistemas HVAC. El detector analiza las muestras de aire provenientes de equipos de aire acondicionado o refrigeración, permitiendo detectar humo en etapas iniciales y activar protocolos de seguridad para detener fans, sopladores y otros dispositivos mediante su relé integrado.
