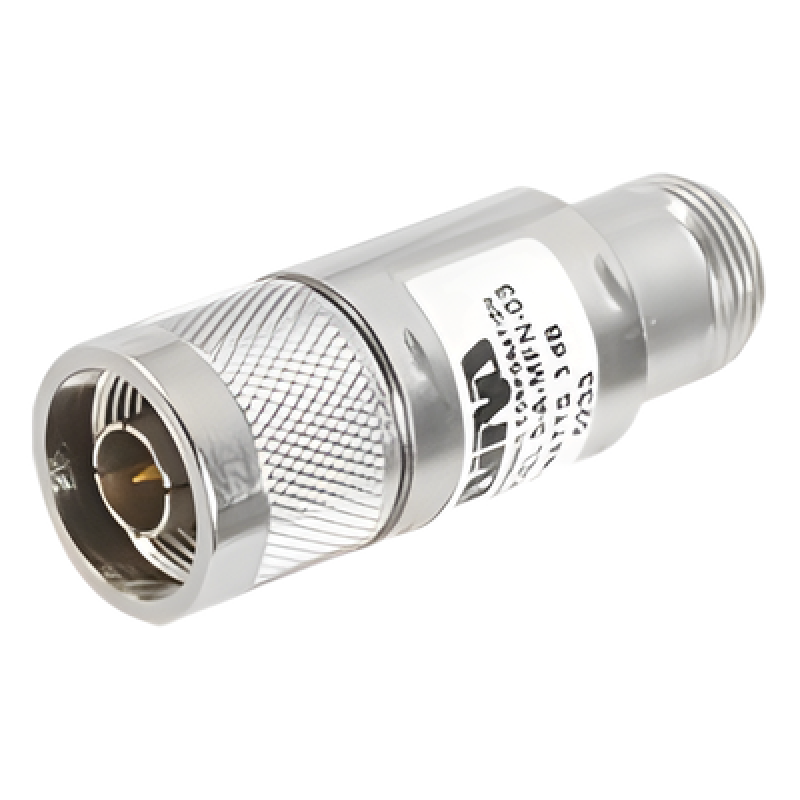

Atenuador en Línea de 3 dB, 5 Watt Máximo, CD-4 GHz, Conectores N Macho-Hembra.
- Atenuación fija de 3 dB con precisión
- Potencia máxima 5 W para alta resistencia
- Rango de frecuencia DC-4 GHz amplio
- Conectores N macho-hembra robustos
- Diseño a prueba de intemperie IP67
- Bajo PIM (-110 dBc mínimo)
Modelo
5AMFN-03
Marca
SAT
41113700Instrumentos de medición y comprobación de comunicación electrónica
3 años de garantía
Precio de lista:$6,087.04-30%
MXN
$4,285.28
IVA incluido
TC: $17.55 MXN/USD · IVA 16% incluido
0
Producto Agotado
¿Es usted instalador o integrador?
Inicie sesión con su cuenta B2B para consultar el precio aplicable a su nivel y, cuando corresponda, sus condiciones de crédito.
Especificaciones tecnicas de BIRD TECHNOLOGIES 5AMFN-03
Características Generales
- Modelo: 5AMFN03
- Atenuación: 3 dB
- Potencia Máxima: 5 W
- Rango de Frecuencia: DC-4 GHz
- Conectores: N Macho-Hembra
- Impedancia: 50 Ω
- Construcción: A prueba de intemperie
- Material: Acero inoxidable
Especificaciones Técnicas
- VSWR: 1.25:1 (DC-4 GHz)
- PIM: -110 dBc Mínimo
- Temperatura de Operación: -40°C a 40°C
- Humedad: 95% sin condensación
Construcción
- Diseño de enfriamiento por convección
- Sin necesidad de placa de enfriamiento
- Totalmente blindado contra radiaciones espurias
- Construcción robusta
- No requiere alimentación AC
Aplicaciones
- Diseñado para operar en ambientes exigentes
- Ideal para sistemas de comunicaciones
- Adecuado para instalaciones al aire libre
- Uso en equipos de prueba y medición
- Comunicaciones inalámbricas
Notas de Diseño
- Diseño de bajo PIM (-110 dBc mínimo)
- Operación en cualquier posición
- Construcción sellada para protección ambiental
- No requiere mantenimiento
- Compatible con estándares industriales
Opciones Disponibles
- Otros valores de atenuación disponibles bajo pedido
- Opciones de conectores personalizados disponibles
- Disponible en diferentes acabados
- Modelos para todas las frecuencias LTE
Especificaciones Eléctricas
| Característica | Especificación |
|---|---|
| Banda de Frecuencia | DC-4 GHz |
| Impedancia | 50 Ω |
| Atenuación | 3 dB |
| VSWR | 1.25:1 (DC-4 GHz) |
| PIM | -110 dBc Mínimo |
| Potencia Máxima | 5 W |
| Conectores | N Macho-Hembra |
| Método de Enfriamiento | Convección |
Condiciones Ambientales
| Característica | Especificación |
|---|---|
| Temperatura de Operación | -40°C a 40°C |
| Humedad | 95% no condensante |
| Posición de Operación | Cualquier posición |
Dimensiones Físicas
| Dimensión | Especificación |
|---|---|
| Longitud | 2.5' (64 mm) |
| Diámetro | 0.9' (23 mm) |
| Peso | 3.5 oz (100 g) |
Nomenclatura del Modelo
| Componente | Descripción | Modelo 5AMFN03 |
|---|---|---|
| Clase de Potencia | 5 = 5 W | 5 |
| Tipo de Producto | A = Atenuador | A |
| Género de Conector | M/F = Macho/Hembra | M |
| Tipo de Conector | N = Conector N | N |
| Valor de Atenuación | 03 = 3 dB | 03 |
Aplicaciones
- Sistemas de comunicación inalámbrica
- Equipos de prueba y medición
- Infraestructura de telecomunicaciones
- Instalaciones al aire libre
- Sistemas industriales
- Redes LTE
Opciones Disponibles
- Otros valores de atenuación (6, 10, 20, 30 dB) bajo pedido
- Opciones de conectores no mostradas en catálogo (consultar)
- Diferentes materiales de construcción (acero inoxidable, aluminio anodizado)
- Modelos para otras frecuencias y potencias
Características Principales
- Atenuación fija de 3 dB con precisión
- Potencia máxima 5 W para alta resistencia
- Rango de frecuencia DC-4 GHz amplio
- Conectores N macho-hembra robustos
- Diseño a prueba de intemperie IP67
- Bajo PIM (-110 dBc mínimo)
