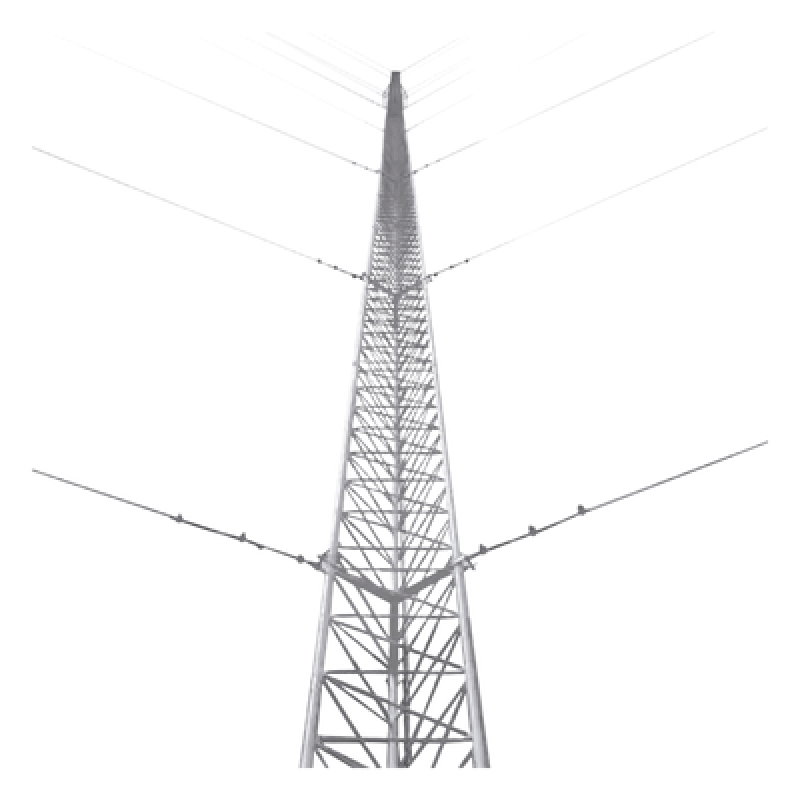

Kit de Torre Arriostrada de Piso de 9 m Altura con Tramo STZ45 Galvanizado Electrolítico (No incluye retenida).

Normativa ISO 9001:2015 para alta calidad
Galvanizado electrólisis ASTM B-633 anticorrosivo
Resistencia al viento hasta 200 km/h
Altura máxima: 9 metros (3 tramos)
Carga axial máxima soportada: 500 kg
Diseño modular para fácil ensamble y transporte

Modelo

KTZ-45E-009

Marca

43222903Torre o soporte para telecomunicaciones

3 años de garantía

Precio de lista:$32,399.94-45%

$17,813.34

IVA incluido

TC: $17.13 MXN/USD · IVA 16% incluido

PreguntasFrecuentesTorresSYSCOM Etiqueta Producto

Información técnica

Especificaciones

Ficha del fabricante

Características Destacadas

Producto elaborado Bajo Normativa ISO 9001:2015
Gran Elevación / Bajo costo
100% Inspección de Ensamble Tramo - Tramo
Galvanizado por Electrolisis de acuerdo a normativa ASTM B-633
Ideal para zonas secas libres de corrosión

Características Físicas

Carga Axial Máxima: 500 Kg
Altura: 9 metros (3 tramos)
Resistencia al viento: 200 km/hr
Protección anticorrosiva: Galvanizado Electrolítico (AST B-633)
Aplicación: Intemperie (Zonas desérticas o baja humedad)

Componentes incluidos

3 x STZ45 - Tramo de torre de 45 cm de ancho de cara
1 x SCZ45 - Copete de torre de 45 cm con opresor para pararrayo
1 x SBZ45 - Base para torre de 45 cm
1 x SAB45 - Ancla para base de torre 35/45
1 x SJB45 - Brida de sujeción de Retenida
3 x SAZ45 - Ancla de piso para Retenida
6 x CUELLO-14-HDG - Cuello para cable de retenida
18 x NUDO-14-FJG - Abrazadera tipo perro de 1/4'

No incluye cable de retenida. Se recomiendan 42 metros de retenida de 1/4' (SRET-635-CAM) o diámetros superiores.

No incluye Tensores. Se recomiendan 3 tensores de 5/8' x 9'. (TEN5/8X9OGJ o TEN5/8X9OQJ).

Accesorios complementarios (No incluidos)

Sistema de Señalización/Iluminación (No incluido):

2 x EIGSLSE - Estrobo tipo LED Autónomo con fotocelda, panel solar y batería. Tipo L810
2 x HLU3R2 - Montaje para lámpara de obstrucción EIGSLSE

* La norma de señalización dicta que la torre debe estar pintada en 7 franjas de igual tamaño; 4 franjas en tono naranja-rojizo y 3 en blanco.

Sistema de línea de vida (No incluido):

Sistema de línea de vida (continuación)

1 x SHE-LV - Par de herrajes de sujeción
1 x S-GULV - Guía para línea
12 x SRET-338CAM - Cable de 3/8'
6 x NUDO-38FJG - Nudo forjado 3/8'
2 x CUELLO-38-HDG - Cuello 3/8'
1 x TRY-ACC-SLIDER - (Opcional) Carro de Seguridad para Instalador
1 x SYS-USA7B - (Opcional) Arnés de Suspención

*La NOM-009 marca como obligatorio el uso de sistemas que frenen la caída accidental en una estructura.

Sistema de Tierra Física Recomendada

1 x TG45AB - Electrodo de puesta a tierra de 45 A con Electrodo, Filtro y Compuesto H2Ohm
1 x S610 - Registro plástico
3 x TGCR11 - Conector de Ojo
2 x TGAB18 - Conector para Varilla
1 x TGBUSG10 - Barra de Unión con Aisladores de 1000A de Capacidad (Sin Gabinete)

* Se recomienda el uso de cable de cobre forrado cal. 4 AWG (SLY-287-GRN) para aterrizaje del electrodo hasta la torre. Para equipos en torre se puede utilizar cal. 6 AWG (SLY-291-GRN).

Sistema de Pararrayos Básico Recomendado

1 x TGTDPC - Punta Pararrayo con Mástil de Aluminio (MASTIL1.2)
1 x TG45AB - Electrodo de 45 Amp. Con un saco de compuesto mejorador de impedancia (H2OHM), brújula y nivel
1 x S610 - Registro plástico chico
1 x ANTIOX - Aerosol para protección de terminales
3 x TGCR11 - Conector de Ojo
2 x TGAB18 - Conector para Varilla
6 x TGAC114 - Aislador para torre

* La punta tipo dipolo ofrece un cono de protección de 72° debajo del serpentín. Se recomienda para zonas de baja incidencia de rayos.
* Se recomienda cable de cobre calibre 2/0 para realizar la integración (SLY-346-BLK). Considerando una instalación del electrodo a máximo 3 metros de la torre se usan aprox. 8 metros.

DIAGRAMA de conexión de Tierra Física + Pararrayo

Recomendaciones

Asegúrese de que la instalación sea realizada por un profesional capacitado
Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería
No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes
Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales
La torre debe ser pintada en tono naranja-rojizo y blanco, en 7 franjas de igual altura empezando y terminando en naranja-rojizo (SYSCOM no realiza el trabajo de pintura de la torre)
Se recomienda iluminar la torre al menos en la punta con una lámpara color rojo

Diagrama Representativo: Instalación de Retenida Versión 2.0

Diagrama de Instalación de Retenida Versión 2.0

Imágenes de Instalación

Advertencia: El uso de accesorios de instalación no autorizados (como Bridas, Base de torre, Ancla de torre o Anclajes de Retenida) anula la garantía del equipo. Cualquier adaptación adicional queda a responsabilidad del instalador.
