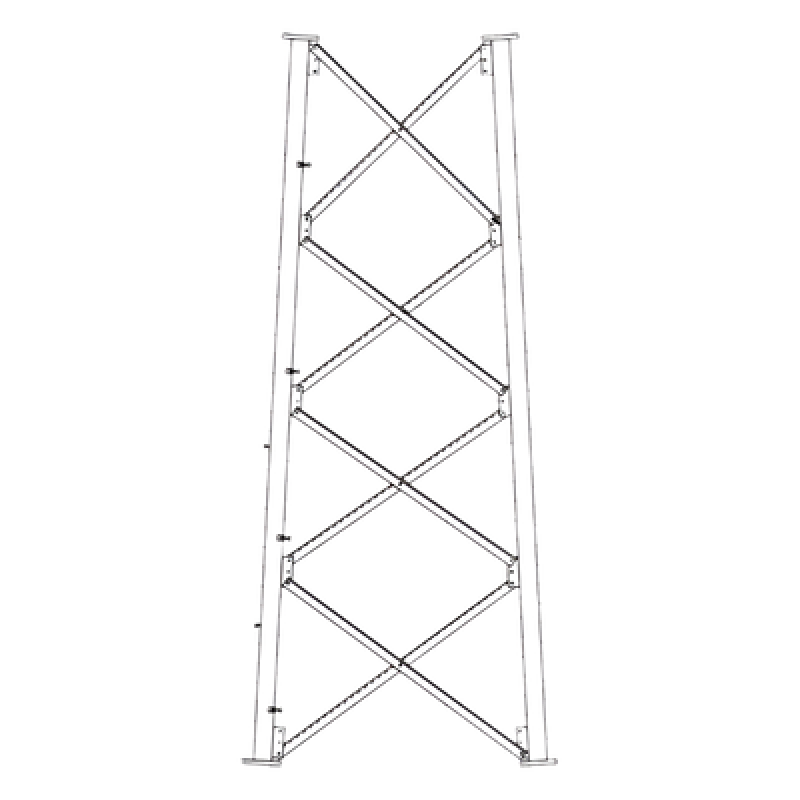

Sección 8 Intermedia para Torre Autosoportada línea SSV (Código de Fábrica: 8N)

Diseño robusto para torres autosoportadas
Compatible con línea SSV de alta resistencia
Código de fábrica 8N identificación precisa
Construcción de acero para durabilidad extrema
Optimizada para alturas intermedias específicas
Galvanizado en caliente interior y exterior

Modelo

SSV8N

Marca

43222903Torre o soporte para telecomunicaciones

3 años de garantía

Precio de lista:$211,386.55-32%

$143,404.63

IVA incluido

TC: $17.32 MXN/USD · IVA 16% incluido

Producto Agotado

Información técnica

Especificaciones

Ficha del fabricante

Características Generales

Diseño robusto para torres autosoportadas
Compatible con línea SSV de alta resistencia
Código de fábrica 8N para identificación precisa
Construcción de acero para durabilidad extrema
Optimizada para alturas intermedias específicas
Construcción soldada completamente (All-Welded)
Galvanizado en caliente interior y exterior para protección contra corrosión
Incluye pernos de escalada y extremo cónico

Especificaciones Técnicas

Modelo: SSV8N
Altura por sección: 20'
Dimensiones: Superior 6' - 6 3/4', Inferior 8' - 6 3/4'
Construcción: Tubular en la base con refuerzos en ángulo
Estándar: ANSI/TIA-222-G, Clase II
Velocidad del viento: 90-110 mph (3-segundo pico)
Carga de hielo: 3/4' de espesor
Coeficiente sísmico: S < 1.0

Aplicaciones

Infraestructura PCS
Banda ancha
Sistemas de seguridad
Iluminación deportiva
Cualquier aplicación que requiera estructura autosoportada de mediana altura

Composición de la Sección

Tubular en la base con refuerzos en ángulo
Piernas sólidas en secciones superiores
Bráceos sólidos en secciones superiores
Construcción Field Bolted (pernos de campo)

Capacidad de Carga

Diseñada para cargas simétricas
Un cable 7/8' hasta la cima
Dos cables 7/8' hasta 30' por debajo de la cima

Requisitos de Seguridad

Requiere dispositivo de seguridad para escalado en estructuras > 10'
Conformidad con normas ANSI/TIA-222-G
Categoría Topográfica 1

Opciones de Configuración

Disponible en múltiples alturas
Permite combinación con otras secciones SSV
Diseño pre-ingenierizado con secciones estándar

Componentes Adicionales

Kit de puesta a tierra (se debe ordenar por separado)
Dibujos de ensamblaje incluidos
Detalles de fundación estándar incluidos

Compatibilidad

Compatible con secciones estándar SSV
Interoperable con torres SSMW
Adecuada para configuraciones de altura media

Dimensiones por Sección

SSV8N: 6' - 6 3/4' (superior) a 8' - 6 3/4' (inferior)
SSV9N: 8' - 6 3/4' (superior) a 10' - 6 3/4' (inferior)
SSV10N: 10' - 6 3/4' (superior) a 12' - 7 1/4' (inferior)
SSV11N: 12' - 7 1/4' (superior) a 14' - 7 7/8' (inferior)

Código de Identificación

SSV: Línea de torre autosoportada
8: Número de sección
N: Tipo de sección intermedia

Notas de Instalación

Diseñada para soportar cargas simétricas
Requiere configuración de anclaje adecuada
Debe seguir instrucciones de montaje proporcionadas
Se suministran detalles de fundación estándar

Opciones de Personalización

Diseños personalizados disponibles
Configuraciones específicas para sitio
Disponible para aplicaciones especiales

Opciones de Personalización

Diseños personalizados disponibles
Configuraciones específicas para sitio
Disponible para aplicaciones especiales

Capacidad de Viento

90 mph (3-segundo pico)
100 mph (3-segundo pico)
110 mph (3-segundo pico)

Carga Estructural

3/4' de espesor de hielo
Clase de estructura II
Categoría Topográfica 1

Características principales

Diseño robusto para torres autosoportadas
Compatible con línea SSV de alta resistencia
Código de fábrica 8N identificación precisa
Construcción de acero para durabilidad extrema
Optimizada para alturas intermedias específicas
Galvanizado en caliente interior y exterior
