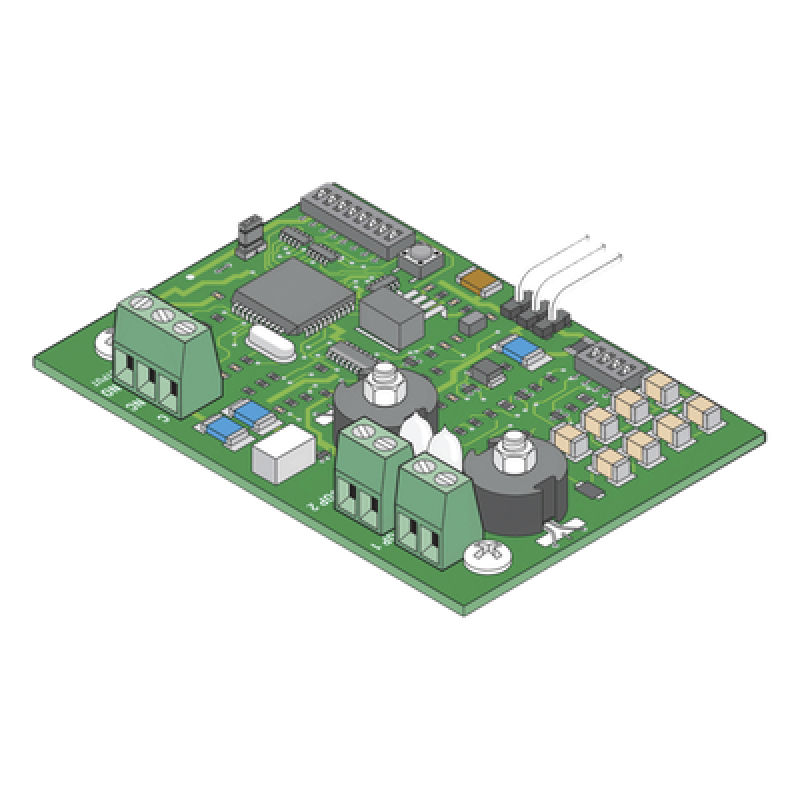

Sensor de masa DKS de dos Canales / Compatible con barreras y motores DKS

Sensor de masa de dos canales independientes
Detector de bucle auto-ajustable con calibración continua
Detección en modos presencia y pulso
Indicadores LED para frecuencia y estado de bucle
Protección contra sobretensiones y aterrizamiento seguro
Configuración flexible con DIP switches y Fast-Trak

Modelo

9409-010

Marca

46171619Sistemas de seguridad o de control de acceso

3 años de garantía

Precio de lista:$12,465.67-41%

$7,312.71

IVA incluido

TC: $18.80 MXN/USD · IVA 16% incluido

8+8 próximamente

Loop Info-R-1-18

User manual_9409-010_9405-065-G-4-09

Información técnica

Especificaciones

Ficha del fabricante

Características Principales

Sensor de masa de dos canales
Compatible con barreras DKS
Compatible con motores DKS
Detección precisa y rápida
Interfaz de instalación sencilla

Especificaciones Técnicas

Modelo: 9409-010
Aplicación: Para operadores de puerta vehicular DKS
Canales: 2 canales independientes
Tipo: Detector de bucle 'Auto-ajustable'
Modos de detección: Presencia (normal) y Pulso (específico)
Indicadores LED: 2 LEDs (L1 y L2) para detección y frecuencia
Conexión: A través de puertos de detector de bucle en placa de control

Ajustes y Configuración

Sensibilidad: Ajustable por DIP switches (Alta, Media-Alta, Media-Baja, Baja)
Boost de sensibilidad: Activable individualmente por canal
Fast-Trak: Compensación de deriva de frecuencia, activable individualmente por canal
Modo de bucle inverso: Conexión en serie para bucles inversos
Indicación de frecuencia: LEDs L1 y L2 muestran frecuencia en KHz al encender

Funciones Avanzadas

Auto-calibración continua de frecuencia
Reducción de 'falsas detecciones' mediante auto-ajuste
Detección de problemas físicos en los bucles
Indicación de frecuencia de bucle al encender
Protección contra sobretensiones

Detalles de Instalación

Conexión de cables de bucle a terminales
Aterrizamiento del blindaje al chasis del operador
Uso de conducto PVC para protección
Requiere cable trenzado con blindaje aislado
6 vueltas por pie en cables de conexión
Botón de reinicio para limpiar fallos

Terminales y Conexiones

Conexión de bucle 1: Terminales L1
Conexión de bucle 2: Terminales L2
Salida bucle 2: Relé Forma C (C, NC, NO)
Jumper J1: Configura modo de operación de bucle 2 (Presencia/Pulso)
Conexión de alimentación: 20 VDC y 5 VDC

Diagnóstico y Mantenimiento

LEDs L1 y L2 indican detección y estado del bucle
Destello continuo de LED indica problema físico en el bucle
Botón de reinicio para restablecer indicación de fallos
Monitoreo continuo de frecuencia de operación
Alerta de frecuencia fuera de rango
