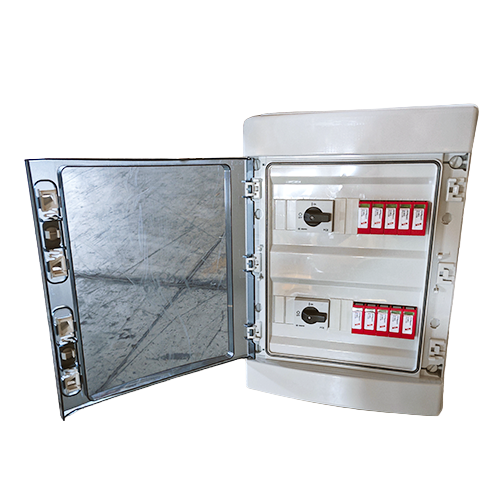

Caja combinadora Merz, 4 MPPTs, 8 entradas, 8 salidas, 16A, 1005VDC con supresor
- Gestión de 4 MPPTs independientes con 8 entradas cada uno, permitiendo configuraciones complejas de strings en sistemas fotovoltaicos de hasta 350kW
- Protección integral por string mediante fusibles individuales de 16A gPV y supresores de sobretensión Clase II (1005VDC), cumpliendo IEC 60269-6 e IEC 61643-31
- Gabinete IP65 con recubrimiento anticorrosivo, resistente a ambientes marinos, industriales y alta radiación UV, garantizando vida útil superior a 25 años
- Borneras de conexión de alta capacidad con sistema de compresión optimizado para conductores de 4mm² a 16mm², reduciendo resistencia de contacto y pérdidas por efecto Joule
- Monitoreo visual mediante LEDs indicadores de estado por string, facilitando diagnóstico rápido de fallas sin necesidad de equipos de medición externos
- Certificaciones internacionales: TUV, IEC 61730, IEC 60947-3, cumpliendo normativas de seguridad eléctrica para sistemas fotovoltaicos en México, Estados Unidos y Europa
Precio de lista:$14,975.44-36%
MXN
$9,584.28
IVA incluido
TC: $17.38 MXN/USD · IVA 16% incluido
MERZ
20
1
Etiqueta Producto
No hay más archivos disponibles para este producto.
Información técnica
Especificaciones
Modelo CCM-4-8-8-16-1005TLS | Marca MERZ La caja combinadora CCM-4-8-8-16-1005TLS de MERZ es un equipo industrial diseñado para centralizar y proteger las conexiones de strings fotovoltaicos en sistemas solares de mediana y gran escala, con capacidad para gestionar hasta 4 MPPTs independientes con 8 entradas de strings y 8 salidas hacia inversores, soportando corrientes de 16A por string y tensiones de hasta 1005VDC según normativa IEC 61730. Este modelo incorpora protección contra sobretensiones mediante supresores de picos Clase II, fusibles individuales por string y aislamiento galvánico, cumpliendo con certificaciones internacionales para instalaciones fotovoltaicas comerciales e industriales. Fabricada con gabinete de acero al carbón con recubrimiento anticorrosivo y grado de protección IP65, la caja combinadora MERZ CCM-4-8-8-16-1005TLS garantiza operación confiable en condiciones ambientales adversas, con rango de temperatura de -40°C a +60°C. Su diseño modular permite configuraciones flexibles de hasta 4 MPPTs independientes, ideal para sistemas con múltiples inversores o inversores multi-string que requieren agrupación de strings por orientación, inclinación o zonas de sombreado diferenciado.
Características principales
- Gestión de 4 MPPTs independientes con 8 entradas cada uno, permitiendo configuraciones complejas de strings en sistemas fotovoltaicos de hasta 350kW
- Protección integral por string mediante fusibles individuales de 16A gPV y supresores de sobretensión Clase II (1005VDC), cumpliendo IEC 60269-6 e IEC 61643-31
- Gabinete IP65 con recubrimiento anticorrosivo, resistente a ambientes marinos, industriales y alta radiación UV, garantizando vida útil superior a 25 años
- Borneras de conexión de alta capacidad con sistema de compresión optimizado para conductores de 4mm² a 16mm², reduciendo resistencia de contacto y pérdidas por efecto Joule
- Monitoreo visual mediante LEDs indicadores de estado por string, facilitando diagnóstico rápido de fallas sin necesidad de equipos de medición externos
- Certificaciones internacionales: TUV, IEC 61730, IEC 60947-3, cumpliendo normativas de seguridad eléctrica para sistemas fotovoltaicos en México, Estados Unidos y Europa
- Sistema de ventilación pasiva que mantiene temperatura interna controlada sin componentes móviles, eliminando mantenimiento y puntos de falla mecánicos
- Diseño modular que permite ampliaciones futuras mediante adición de módulos de protección o monitoreo sin necesidad de reemplazo completo del equipo
Características físicas y eléctricas
- Característica
- Especificación
- Cantidad de MPPTs
- 4 MPPTs Independientes
- Entradas por MPPT
- 8 Strings Fotovoltaicos
- Salidas Totales
- 8 Salidas hacia Inversores
- Corriente Máxima por String
- 16A DC
- Tensión Máxima del Sistema
- 1005VDC
- Tipo de Protección
- Fusibles gPV 16A + Supresores Clase II
- Normativa Fusibles
- IEC 60269-6, UL 2579
- Protección Sobretensión
- Supresores SPD Clase II según IEC 61643-31
- Grado de Protección
- IP65 (Polvo y Chorros de Agua)
Especificaciones técnicas
- Material Gabinete
- Acero al Carbón Recubrimiento Anticorrosivo
- Rango de Temperatura
- -40°C a +60°C
- Humedad Relativa
- 0% a 95% sin condensación
- Altitud de Operación
- Hasta 4000 msnm
- Sección Conductores Entrada
- 4mm² a 16mm² (12 AWG a 6 AWG)
- Sección Conductores Salida
- 16mm² a 35mm² (6 AWG a 2 AWG)
- Tipo de Borneras
- Compresión Alta Capacidad
- Certificaciones y Cumplimiento
- Detalle
- Certificación Producto
- TUV Rheinland
- Normativa Seguridad
- IEC 61730-1, IEC 61730-2
Características destacadas
- Normativa Seccionadores
- IEC 60947-3
- Clase de Aislamiento
- Clase II
- Vida Útil Esperada
- 25 años
- Garantía del Fabricante
- 5 años
- Dimensiones y Montaje
- Especificación
- Dimensiones Aproximadas
- 600mm x 800mm x 250mm (Alto x Ancho x Fondo)
- Peso Aproximado
- 45 kg
- Tipo de Montaje
- Pared o Poste mediante soportes incluidos
- Color
- Gris RAL 7035
