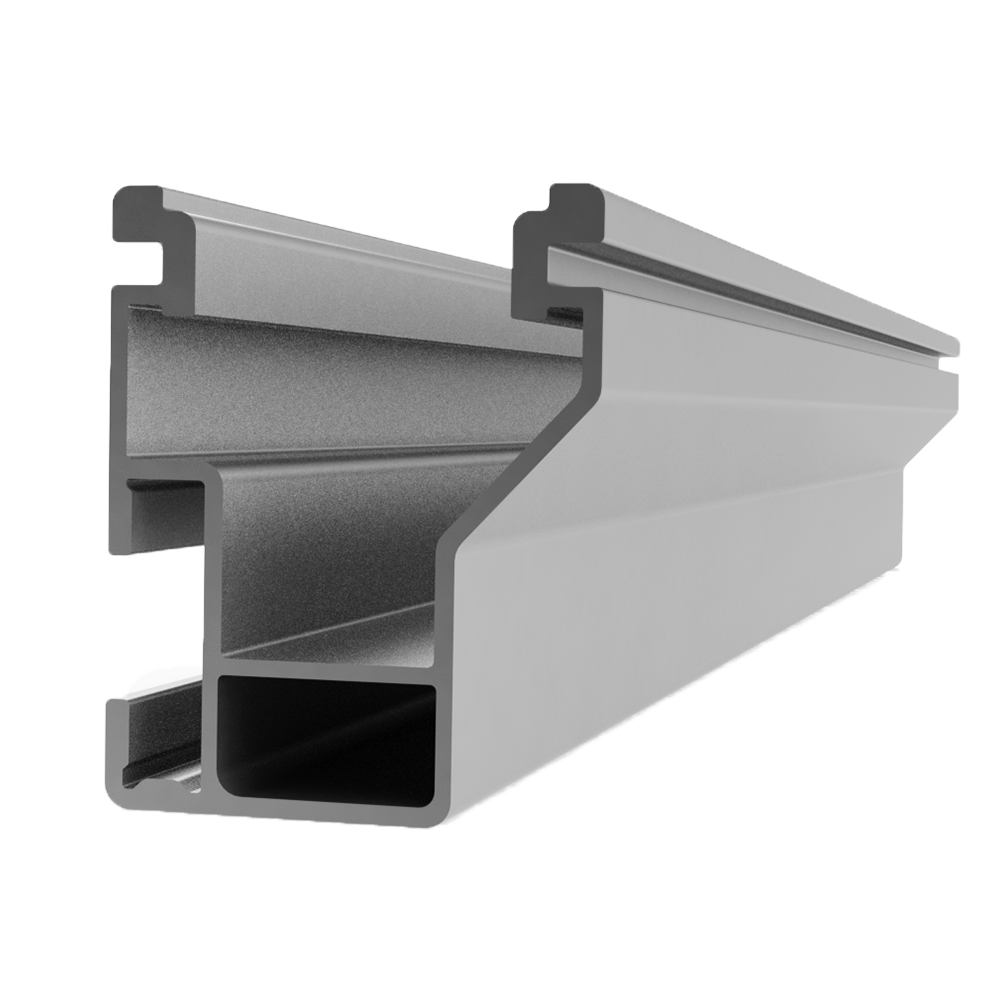

Perfil CrossRail 48X, 4.70m, mill finish, Aluminio Serie 6000.
- Perfil extruido en aluminio serie 6000 con alta relación resistencia-peso, reduciendo carga estructural en techos residenciales y comerciales hasta 40% comparado con sistemas de acero
- Longitud de 4.70 metros permite cubrir mayor distancia entre puntos de apoyo, reduciendo número de componentes de fijación y tiempo de instalación en campo
- Sistema CrossRail 48X con ranuras preinstaladas para abrazaderas de ajuste continuo sin necesidad de perforación, simplificando alineación de módulos
- Acabado mill finish natural del aluminio 6000 con resistencia a corrosión clase C4 según ISO 12944, adecuado para ambientes marinos y zonas industriales
- Compatibilidad universal con módulos fotovoltaicos de marco estándar 30-50mm, incluyendo paneles de 60, 72, 120 y 144 celdas de todos los fabricantes principales
- Certificaciones de carga estructural según IEC 61215 y normas de construcción locales, con factor de seguridad 2.5x en condiciones de diseño
Precio de lista:$1,001.91-36%
MXN
$641.22
IVA incluido
TC: $17.38 MXN/USD · IVA 16% incluido
K2 SYSTEMS
999+
1
Etiqueta Producto
No hay más archivos disponibles para este producto.
Información técnica
Especificaciones
Modelo K2-CROSS RAIL 48X-4700 | Marca K2 SYSTEMS El Perfil CrossRail 48X modelo K2-CROSS RAIL 48X-4700 es un riel estructural de montaje horizontal con longitud de 4.70 metros fabricado en aluminio serie 6000 (aleación 6005-T5 típicamente), diseñado para sistemas de fijación de paneles solares fotovoltaicos. Este perfil ofrece alta resistencia mecánica con módulo de sección transversal optimizado para soportar cargas de viento y nieve según normativas IBC y ASCE 7-10, con capacidad de carga de hasta 500 kg por punto de anclaje en condiciones estándar. El sistema CrossRail 48X de K2 Systems es compatible con abrazaderas de panel universales y sistemas de montaje en cubierta plana, cubierta inclinada y estructuras de suelo. El acabado mill finish (sin tratamiento superficial adicional) proporciona resistencia natural a la corrosión del aluminio 6000, adecuado para instalaciones en ambientes exteriores con exposición UV constante durante más de 25 años. La geometría del perfil 48X permite instalación rápida con tolerancias de +/- 0.5mm según ISO 9001.
Características principales
- Perfil extruido en aluminio serie 6000 con alta relación resistencia-peso, reduciendo carga estructural en techos residenciales y comerciales hasta 40% comparado con sistemas de acero
- Longitud de 4.70 metros permite cubrir mayor distancia entre puntos de apoyo, reduciendo número de componentes de fijación y tiempo de instalación en campo
- Sistema CrossRail 48X con ranuras preinstaladas para abrazaderas de ajuste continuo sin necesidad de perforación, simplificando alineación de módulos
- Acabado mill finish natural del aluminio 6000 con resistencia a corrosión clase C4 según ISO 12944, adecuado para ambientes marinos y zonas industriales
- Compatibilidad universal con módulos fotovoltaicos de marco estándar 30-50mm, incluyendo paneles de 60, 72, 120 y 144 celdas de todos los fabricantes principales
- Certificaciones de carga estructural según IEC 61215 y normas de construcción locales, con factor de seguridad 2.5x en condiciones de diseño
- Sistema de conexión a tierra integrado mediante contacto metal-metal entre perfil y abrazaderas, eliminando necesidad de puentes de tierra adicionales
Características físicas y eléctricas
- Característica
- Especificación
- Material
- Aluminio Serie 6000 (Aleación 6005-T5)
- Longitud Total
- 4.70 m (4700 mm / 15.4 ft)
- Acabado Superficial
- Mill Finish (Natural)
- Sistema
- CrossRail 48X
- Sección Transversal
- 48 mm (nominal)
Especificaciones técnicas
- Peso por Metro
- Aprox. 1.45 kg/m (6.82 kg total)
- Módulo de Sección
- ≥ 5.8 cm³ (eje principal)
- Momento de Inercia
- ≥ 14.0 cm⁴
- Capacidad de Carga
- Hasta 500 kg por punto (según distancia entre apoyos)
- Resistencia a la Tracción
- ≥ 215 MPa (aluminio 6005-T5)
- Límite Elástico
- ≥ 170 MPa
Características destacadas
- Temperatura de Operación
- -40°C a +85°C
- Resistencia a Corrosión
- Clase C4 según ISO 12944
- Tolerancia Dimensional
- ± 0.5 mm según ISO 12020-2
- Compatibilidad de Módulos
- Paneles con marco 30-50 mm
- Certificaciones
- IEC 61215, ISO 9001
- Vida Útil Esperada
- ≥ 25 años en condiciones exteriores
