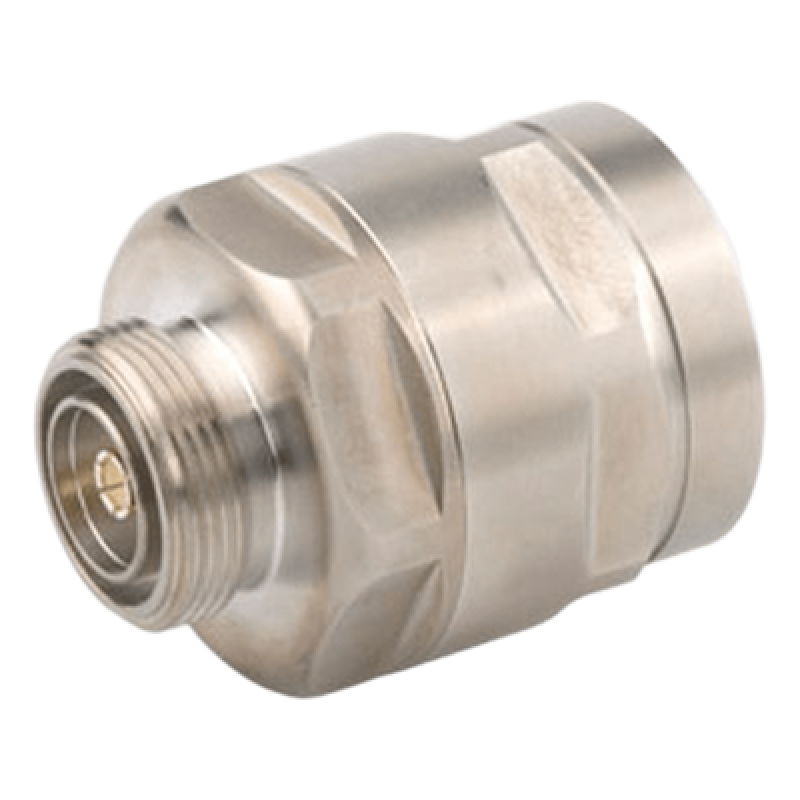

Conector 7-16 DIN Hembra para FXL 1480 Y AVA650

Interfaz 7-16 DIN hembra para cable 1-1/4"
Potencia máxima 40 kW pico y 3 kW promedio
Baja IMD -116 dBm a 1800 MHz
Protección IP68 inmersión 1 metro 24 horas
Frecuencia operativa 0 a 4000 MHz
Diseño recto con sujeción por abrazadera

Modelo

114-EZDF

Marca

39121433Conectores de radiofrecuencia (rf)

3 años de garantía

Precio de lista:$2,279.95-32%

$1,546.72

IVA incluido

TC: $17.32 MXN/USD · IVA 16% incluido

Producto Agotado

Información técnica

Especificaciones

Ficha del fabricante

El conector RF 7-16 DIN EZfit® hembra 114EZDF de ANDREW es un componente de alta calidad diseñado para aplicaciones de telecomunicaciones y redes inalámbricas. Este conector ofrece un rendimiento excepcional con baja pérdida por inserción y excelentes características de intermodulación, ideal para sistemas que requieren alta potencia y fiabilidad en entornos exigentes.

Características Principales

Interfaz 7-16 DIN hembra para cable de 1-1/4 pulgadas
Impedancia de 50 ohmios para aplicaciones RF
Potencia máxima de pico de 40 kW y potencia promedio de 3.0 kW @ 900 MHz
Baja intermodulación de tercer orden: -116 dBm @ 1800 MHz
Recubrimiento de plata en contacto interno y trimetal en contacto externo
Protección IP68 para inmersión hasta 1 metro durante 24 horas
Rango de frecuencia operativa de 0 a 4000 MHz
Diseño straight (recto) con método de sujeción por abrazadera

Especificaciones

Resistencia de contacto interno máxima: 1.5 mOhm
Resistencia de contacto externo máxima: 0.8 mOhm
Resistencia de aislamiento mínima: 5000 MOhm
Voltaje de prueba DC: 4000 V
Voltaje RF operativo máximo: 1415 Vrms
Coeficiente de pérdida por inserción típico: 0.05
Durabilidad de interfaz: 50 ciclos
Fuerza de inserción: 200.17 N (45 lbf)
Fuerza de retención por tracción: 1,334.47 N (300 lbf)
Par de retención: 8.14 N-m (72.001 in lb)

Interfaces y Conectividad

Interfaz: 7-16 DIN Female
Compatibilidad con cables: AVA6-50 | FXL-1480
Método de fijación de contacto interno: Captivated
Método de fijación de contacto externo: Clamp
No presurizable
Ángulo de montaje: Straight
Dimensiones: 61.47 mm (2.42 in) de largo, 49.02 mm (1.93 in) de diámetro
Peso neto: 284 g (0.626 lb)

Aplicaciones

Sistemas de telecomunicaciones
Redes inalámbricas y celulares
Estaciones base de telefonía móvil
Infraestructura de red de alta potencia

Características principales

Interfaz 7-16 DIN hembra para cable 1-1/4"
Potencia máxima 40 kW pico y 3 kW promedio
Baja IMD -116 dBm a 1800 MHz
Protección IP68 inmersión 1 metro 24 horas
Frecuencia operativa 0 a 4000 MHz
Diseño recto con sujeción por abrazadera
