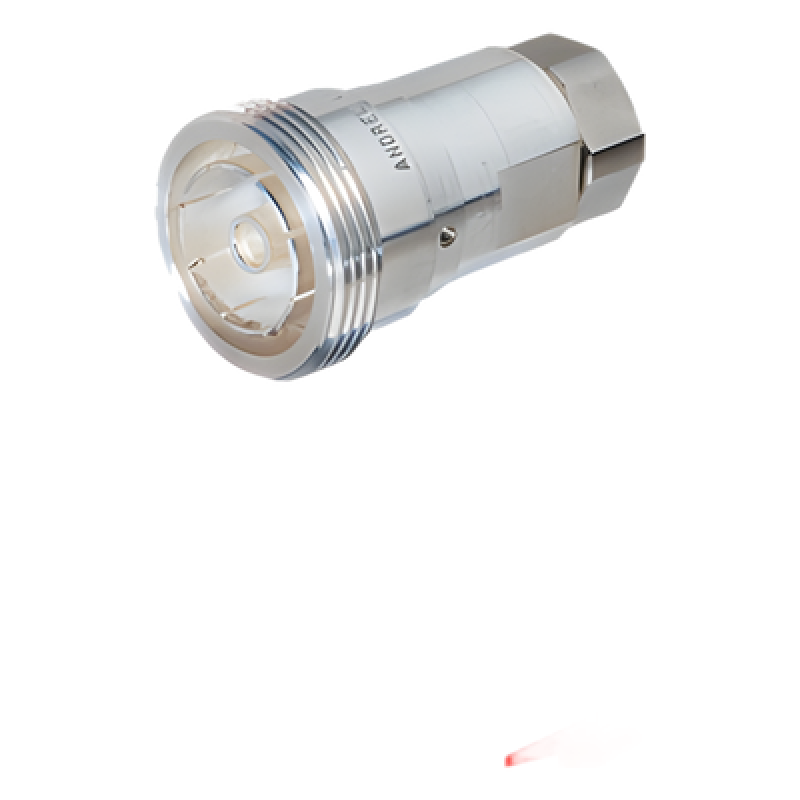

Conector DIN 7-16 Hembra para cable FSJ4-50B (1/2").

Conector DIN 7-16 hembra universal
Diseñado para cable FSJ4-50B (1/2")
Instalación rápida con ensamble auto-expandible
Cuerpo plateado para máxima durabilidad
Aislante dieléctrico de teflón resistente
Resistencia al agua IP68 (1 metro)

Modelo

F4PDF-C

Marca

39121433Conectores de radiofrecuencia (rf)

3 años de garantía

Precio de lista:$1,096.07-39%

$669.16

IVA incluido

TC: $17.13 MXN/USD · IVA 16% incluido

F4PDFC InstruccionesdeInstalacionF4PDFC Etiqueta Producto

Información técnica

Especificaciones

Ficha del fabricante

Características Principales

Conector DIN 7-16 hembra para compatibilidad universal
Especial para cable FSJ4-50B (1/2 pulgada)
Ensamble auto-expandible para fácil instalación
Cuerpo plateado para alta durabilidad y conductividad
Aislante dieléctrico de teflón de alta resistencia

Especificaciones Eléctricas

Impedancia: 50 ohm
Pérdida de inserción típica: 0.05
Voltaje de prueba DC: 2500 V
Resistencia de contacto interna: Máximo 0.8 mΩ
Resistencia de aislamiento: Mínimo 5000 MΩ
Pérdida de retorno: 25.01 dB (2300–4000 MHz)
Frecuencia de operación: 0–7500 MHz
Efectividad de blindaje: -110 dB

Especificaciones Mecánicas

Estilo del cuerpo: Recto
Tipo de montaje: Recto
Método de fijación contacto interno: Capturado
Acabado contacto interno: Plateado
Acabado contacto externo: Trimetal
Método de fijación contacto externo: Auto-expansible
Resistencia de contacto externo: Máximo 1.5 mΩ
Peso: 150 g
Longitud: 50.04 mm
Diámetro: 28.96 mm

Especificaciones Ambientales

Rango de temperatura operativa: -55 °C a +85 °C
Rango de temperatura de almacenamiento: -55 °C a +85 °C
Prueba de corrosión: MIL-STD-1344A, Método 1001.1, Condición A
Resistencia al agua: IP68 (1 metro de inmersión)
Resistencia a chorros de agua: IP66
Resistencia a vibraciones: MIL-STD-202F, Método 204D
Resistencia a choque térmico: MIL-STD-202, Método 107

Certificaciones

ISO 9001:2015
ROHS Compatiente
UK-ROHS Compatiente/Exento
CHINA-ROHS - Bajo valor de concentración máxima
REACH-SVHC Compatiente

Para cables coaxiales LPSF-450B, FSJ4-50B

Herramientas recomendadas:

MCPT-1412 -- Herramienta manual para preparar cable Heliax.

Características principales

Conector DIN 7-16 hembra universal
Diseñado para cable FSJ4-50B (1/2")
Instalación rápida con ensamble auto-expandible
Cuerpo plateado para máxima durabilidad
Aislante dieléctrico de teflón resistente
Resistencia al agua IP68 (1 metro)

Conector DIN 7-16 Hembra para cable FSJ4-50B (1/2").
