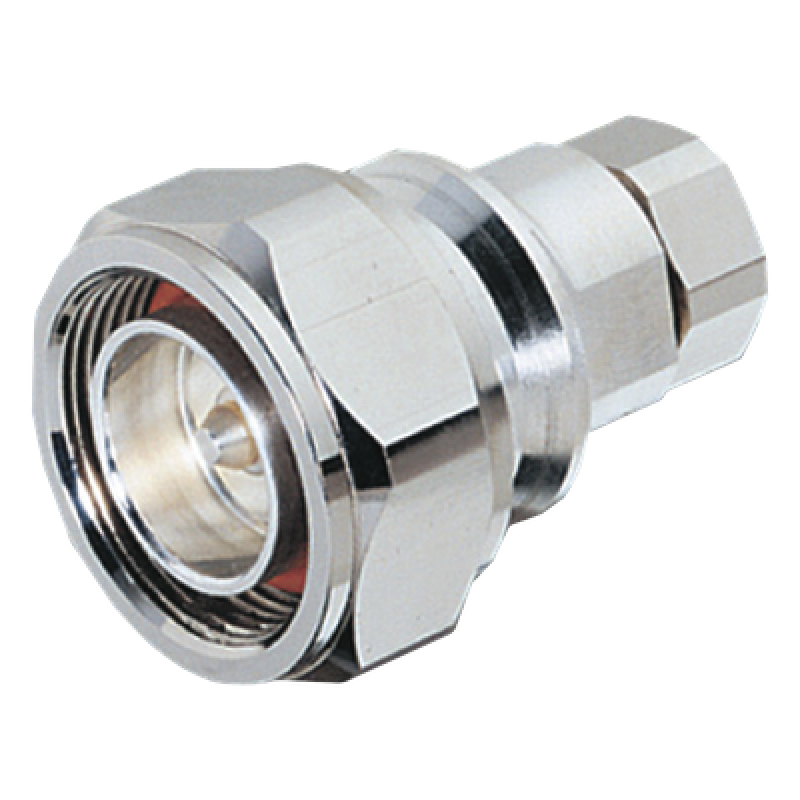

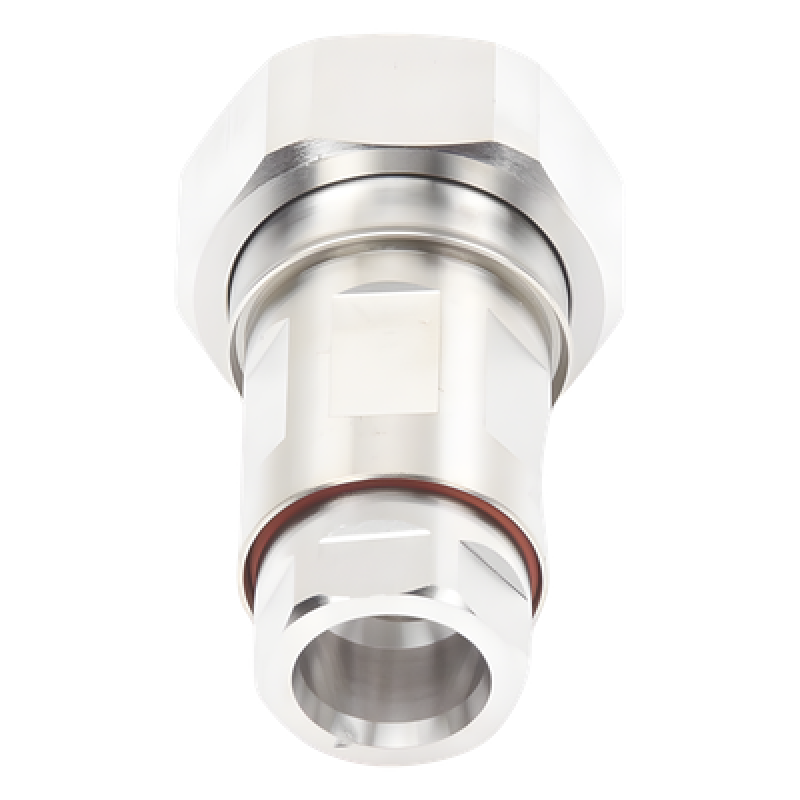

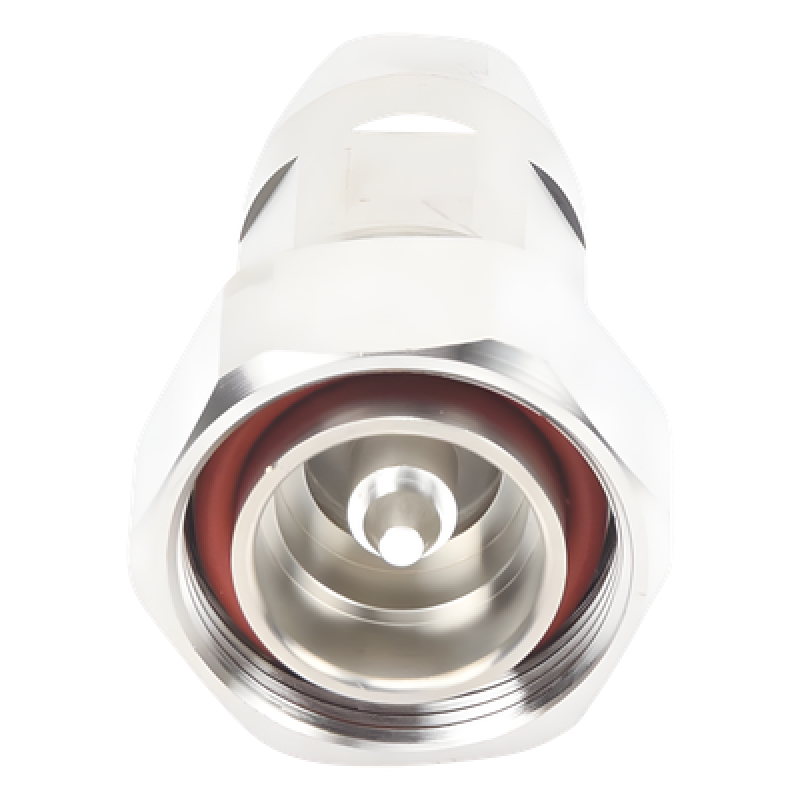

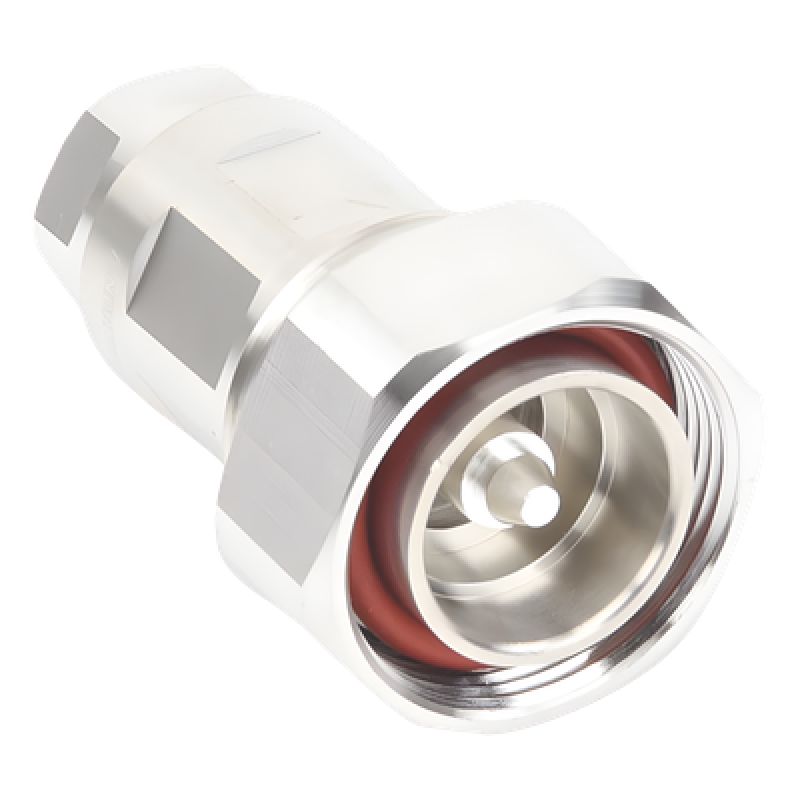

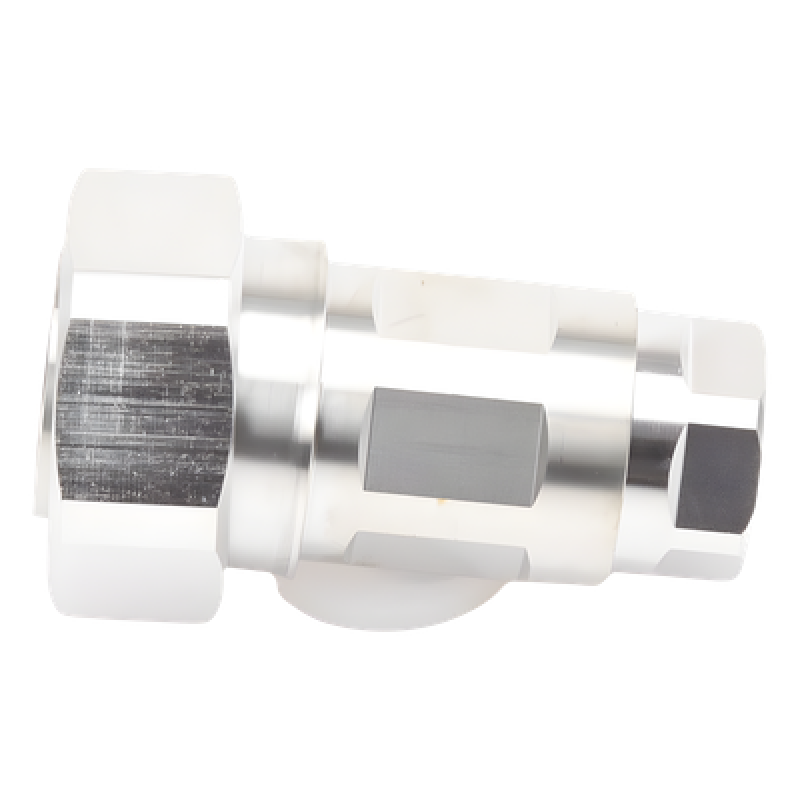

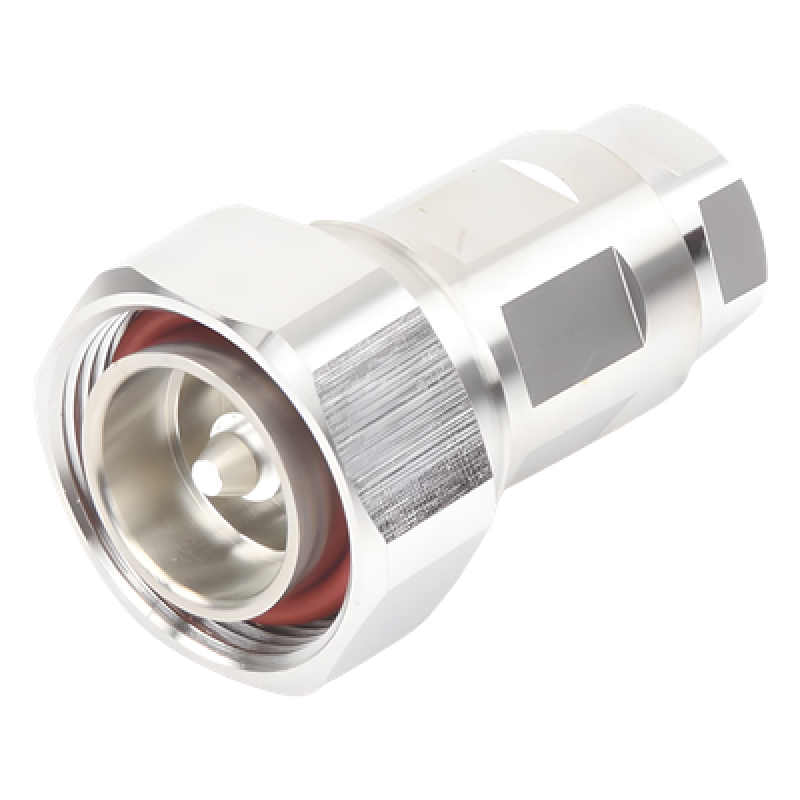

Conector DIN 7/16 Macho Para Cable FSJ4-50B
- Impedancia de conector 50 ohm para 0-7500 MHz
- Potencia media 1.0 kW @ 900 MHz
- IMD de 3er orden -120 dBm @ 910 MHz
- Tensión RF máxima 884.00 VRMS
- Pérdida de inserción 0.05 dB típica
- Resistencia de contacto exterior 1.50 mΩ máxima
Modelo
F4PDMV2-C
Marca
SAT
39121433Conectores de radiofrecuencia (rf)
3 años de garantía
Precio de lista:$1,056.43-17%
MXN
$876.84
IVA incluido
TC: $17.42 MXN/USD · IVA 16% incluido
54
1
¿Es usted instalador o integrador?
Inicie sesión con su cuenta B2B para consultar el precio aplicable a su nivel y, cuando corresponda, sus condiciones de crédito.
Especificaciones tecnicas de ANDREW / COMMSCOPE F4PDMV2-C
Electrical Specifications
- Connector Impedance: 50 ohm
- Operating Frequency Band: 0 – 7500 MHz
- Average Power at Frequency: 1.0 kW @ 900 MHz
- Cable Impedance: 50 ohm
- 3rd Order IMD, typical: -120 dBm @ 910 MHz
- 3rd Order IMD Test Method: Two +43 dBm carriers
- RF Operating Voltage, maximum (vrms): 884.00 V
- dc Test Voltage: 2500 V
- Outer Contact Resistance, maximum: 1.50 mOhm
- Inner Contact Resistance, maximum: 0.80 mOhm
- Insulation Resistance, minimum: 5000 MOhm
- Peak Power, maximum: 15.60 kW
- Insertion Loss, typical: 0.05 dB
- Shielding Effectiveness: -110 dB
Para cables coaxiales LPSF-450B, FSJ4-50B
Herramientas recomendadas:
MCPT-1412 -- Herramienta manual para preparar cable Heliax.
Características Principales
- Impedancia de conector 50 ohm para 0-7500 MHz
- Potencia media 1.0 kW @ 900 MHz
- IMD de 3er orden -120 dBm @ 910 MHz
- Tensión RF máxima 884.00 VRMS
- Pérdida de inserción 0.05 dB típica
- Resistencia de contacto exterior 1.50 mΩ máxima
