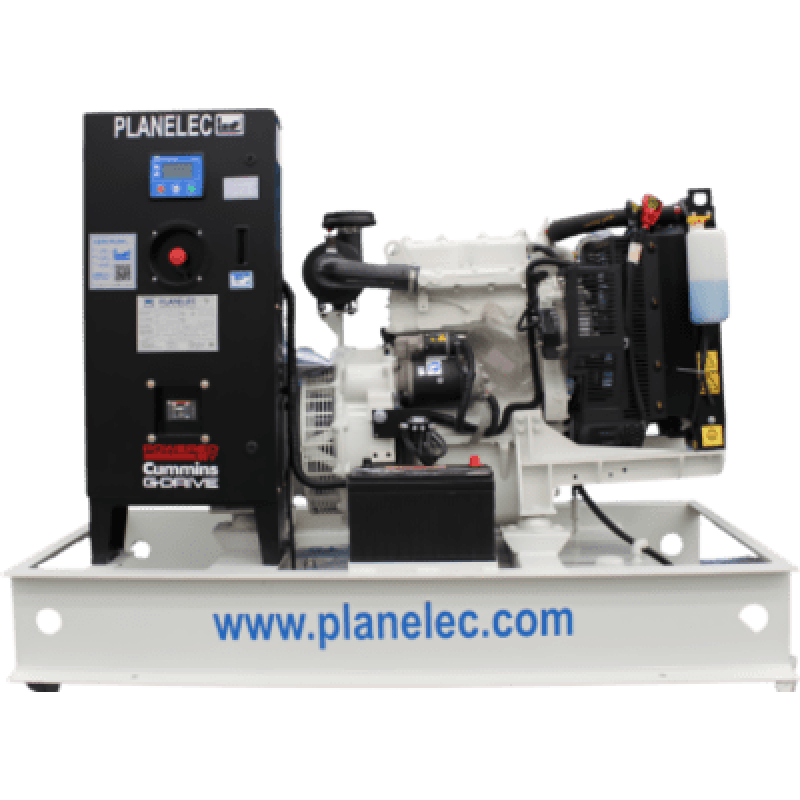

Vista 2 del producto

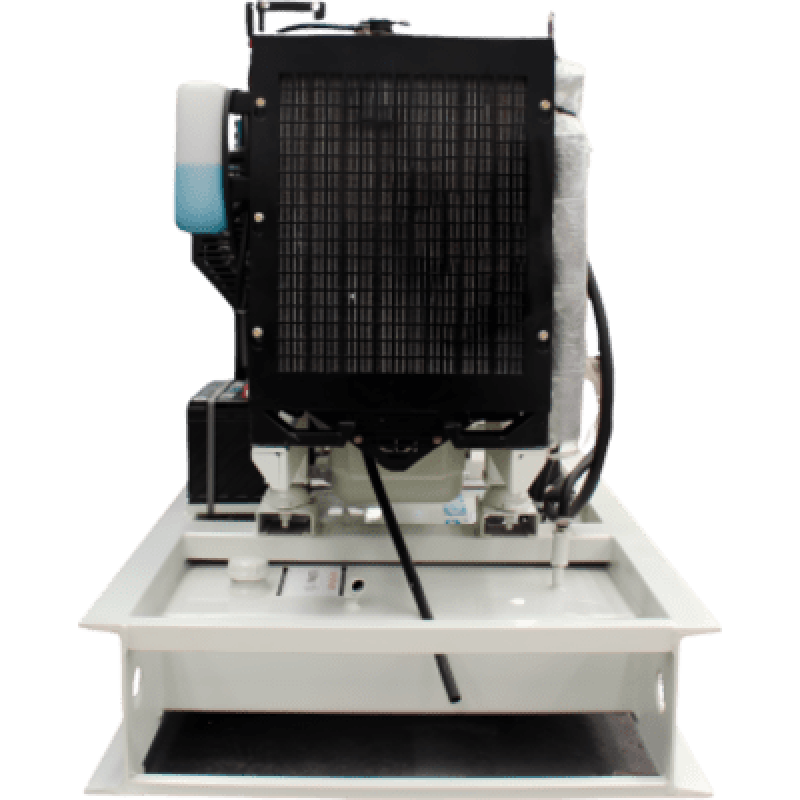

Vista 3 del producto

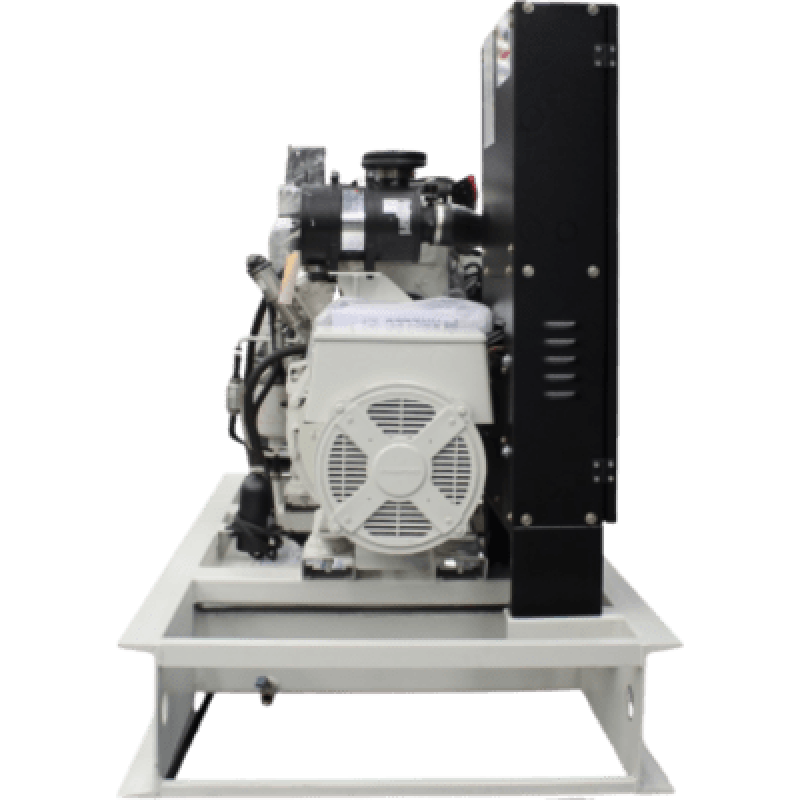

Vista 4 del producto

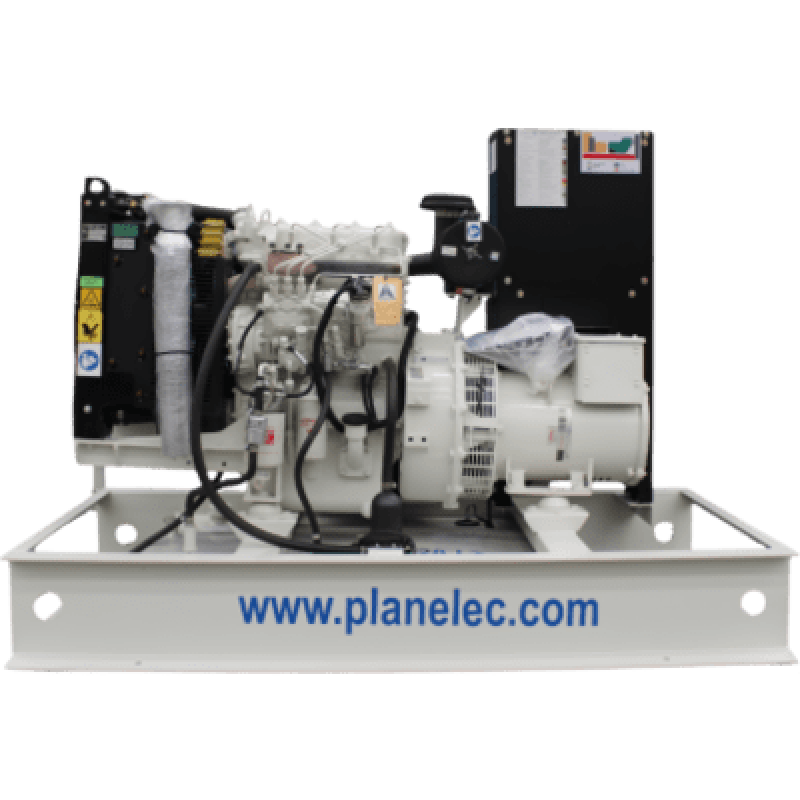

Vista 5 del producto
1 / 5

Planta de Emergencia Diesel 220V/127/ 23 kW (29 kVA) Emergencia / 21 kW (26 kVA) Continuo / Motor Cummins X2.5G4 3 Cilindros / Generador Stamford S0L2M1.

  • Potencia emergencia 29 kVA / continua 26 kVA a 1800 RPM
  • Motor Cummins X2.5G4 diesel 3 cilindros, Capacidad embolar 2.5 Litros.
  • Generador Stamford, con aislamiento clase H
  • Regulación de voltaje ±1.5%
  • Tanque de 130 litros para 11 horas en operación de Emergencia
  • Control digital PEM-CAP con pantalla LCD y transferencia automática
Modelo
025G4D0023B0100
Marca
PLANELEC
SAT
26111601Generadores diesel
1 años de garantía
Precio de lista:$674,164.88-34%

MXN

$443,140.10

IVA incluido

TC: $18.80 MXN/USD · IVA 16% incluido

PLANELEC
1+1 próximamente
Entrar como distribuidor
1
Cotizar por WhatsApp
Etiqueta Producto

No hay más archivos disponibles para este producto.

Información técnica

Especificaciones

PLANELEC modelo: 025G4D0023B0100

Planta de emergencia diesel trifásica diseñada para aplicaciones de respaldo de energía en instalaciones comerciales e industriales. Integra un motor Cummins X2.5G4 de 3 cilindros en línea con inyección directa y enfriamiento por agua, acoplado directamente a un generador Stamford S0L2M1 con aislamiento clase H para ambientes húmedos y corrosivos.

Especificaciones Generales

  • Marca: PLANELEC
  • Modelo: 025G4D0023B0100
  • Potencia servicio emergencia: 23 kW / 29 kVA
  • Potencia servicio continuo: 21 kW / 26 kVA
  • Voltaje nominal de generación: 220/127
  • Frecuencia: 60 Hz
  • Factor de potencia: 0.80
  • Número de fases: 3
  • Número de hilos: 4
  • Regulación de voltaje: ±1.5%
  • Regulación de frecuencia: ±4%
  • Capacidad emergencia hasta: 150 MSNM
  • Capacidad continua hasta: 1000 MSNM
  • Temperatura de operación: 50°C
  • Tiempo para proporcionar plena carga (automáticas): 5 a 8 segundos
  • Dimensiones (L x A x H aprox.): 180 x 111 x 111 cm.
  • Peso aproximado: 703 Kg
Motor Cummins X2.5G4
  • Tipo: Diesel de 4 tiempos, simple efecto, combustión interna.
  • Norma: ISO-3046.
  • Inyección: Directa.
  • Enfriamiento: Por agua.
  • Lubricación: A presión.
  • Número de cilindros: 3.
  • Diámetro del embolo: 91.7 mm.
  • Carrera del embolo: 127 mm.
  • Capacidad embolar: 2.5 litros.
  • Velocidad del embolo: 7.62 m/segundo.
  • Velocidad angular: 1800 RPM.
  • Potencia máxima efectiva a 1800 RPM: 28.7 kW (38.5 HP).
  • Potencia continua efectiva a 1800 RPM: 25.8 kW (34.6 HP).
  • Relación de compresión: 18.5:1.
  • Presión media efectiva a plena carga: 904.54 kPa.
  • Consumo de combustible a plena carga: 8.0 L/h.
  • Tipo de aspiración: Natural.
  • Succión de bomba de combustible: 1.5 m.
  • Capacidad del carter: 7 Lt.
  • Capacidad del radiador: 7.2 Lt.
  • Factor de temperatura: 1% x 5.5°C.
  • Factor de ajuste por altitud: 3% x 300 M.
Generador Stamford S0L2M1
  • Marca: STAMFORD
  • Tipo: S0L2M1
  • Potencia servicio emergencia: 26.4 kW / 33 kVA
  • Potencia servicio continuo: 25.6 kW / 32 kVA
  • Voltaje nominal entre fases (ajuste ±10%): 220/127
  • Eficiencia: 0.875
  • Factor de potencia: 0.8
  • Frecuencia: 60 Hz
  • Velocidad angular: 1800 RPM
  • Auto excitado: Sí
  • Autorregulado: Sí
  • Regulación de voltaje (vacío a plena carga): ±1.5%
  • Equilibrio de fases con carga equilibrada: 1%
  • Modulación uniforme de voltaje máxima: -1/2 de 1%
  • Capacidad de sobrecarga para arranque de motores: 200% / kVA
  • Aislamiento: Clase H.
  • Normas: NEMA, EGSA
  • Rodamientos: Lubricantes con reserva de grasa, curva B-10 para 5 años continuos.
  • Ventilador: Integrado de alta eficiencia
  • Factor de influencia telefónica (TIF): 50% máximo
  • Excitatriz: Corriente alterna trifásica de alta eficiencia con rectificadores de silicio
  • Regulador de voltaje: Automático de estado sólido tipo SCR, respuesta 20 ms, protección por baja frecuencia, ajuste de estabilidad, reóstato de ajuste fino.
Transferencia Automático.
  • Marca: PLANELEC.
  • Fases: 3.
  • Frecuencia: 60 HZ
  • Unidad de transferencia: A base de contactores.
  • Enclavamiento eléctrico: Para la protección del mecanismo de contactores.
  • Dispositivo de tiempo ajustable: retardar el paro del motor de combustión interna y permitir su enfriamiento durante un tiempo previamente ajustado de 120 seg. después de haberse restablecido el suministro normal de energía eléctrica.
  • Botón de prueba: Para operar el equipo completo, aunque exista energía del suministro normal.
Silenciador Donaldson M085409
  • Modelo: M085409
  • Lámina tapas: Calibre 16 resistente en tapas que ayudar a alargar la vida.
  • Tapa soporte interno: Adicional
  • Diseño: Flujo libre para menor contrapresión
  • Configuración: En L para facilitar instalación
  • Geometría: Reduce ruido sin materiales contaminantes
  • Pintura: Para altas temperatura especial para motores fuera de carretera
  • Contrapresión máxima libre: 1" Hg para tubería de escape
  • Entrada: 3"
  • Salida: 3"
Control y Transferencia Automática PEM-CAP
  • Controlador: PEM-CAP, microprocesador con pantalla LCD de alta definición
  • Funciones principales: Arranque, paro, funcionamiento, protección de unidad y monitoreo de estado
  • Transferencia automática: Entre red normal y generador
  • Contador de horas: Información precisa para monitoreo y mantenimiento
  • Protección IP: IP65 (con junta opcional)
  • Detección: 3 fases del generador, 3 fases de normal
  • Monitoreo de carga: kW, kVA, kVAr, F.P.
  • Protección: Sobrecarga del generador,
  • Entradas: 3 analógicas/digitales configurables, 4 digitales configurables
  • Medición velocidad: Generador o conexión CAN
  • Alarmas mantenimiento: 3 alarmas por mantenimiento del motor
  • Protección velocidad: Del motor
  • Contador horas: Del motor
  • Precalentamiento: Del motor
  • Programador: Ejercitador
  • Control velocidad: De ralentí en arranque y paro del motor
  • Monitoreo: Voltaje de la batería
  • Arranque: Con bajo voltaje de batería, arranque remoto configurable
  • Acciones por falla: Alarma, desconexión eléctrica o paro
  • Indicador: Alarma en pantalla
  • Registro: 50 eventos.
Accesorios Incluidos
  • Base de acero estructural para motor, generador y tanque diario
  • Almohadillas modulares "M" que eliminan necesidad de anclaje
  • Instructivos de operación, mantenimiento e instalación
  • Catálogos de partes
  • Diagramas eléctricos
  • Plano de colocación y distribución de equipo
Notas Importantes y Advertencias
NOTAS TÉCNICAS :
ADVERTENCIA (DE INSTALACIÓN Y SELECCIÓN): El equipo debe ser arrancado por la marca.
Si el generador opera por encima de la altitud indicada en la ficha técnica, su potencia disponible será menor a la nominal.

Características principales

  • Potencia emergencia 29 kVA / continua 26 kVA a 1800 RPM
  • Motor Cummins X2.5G4 diesel 3 cilindros, Capacidad embolar 2.5 Litros.
  • Generador Stamford, con aislamiento clase H
  • Regulación de voltaje ±1.5%
  • Tanque de 130 litros para 11 horas en operación de Emergencia
  • Control digital PEM-CAP con pantalla LCD y transferencia automática
