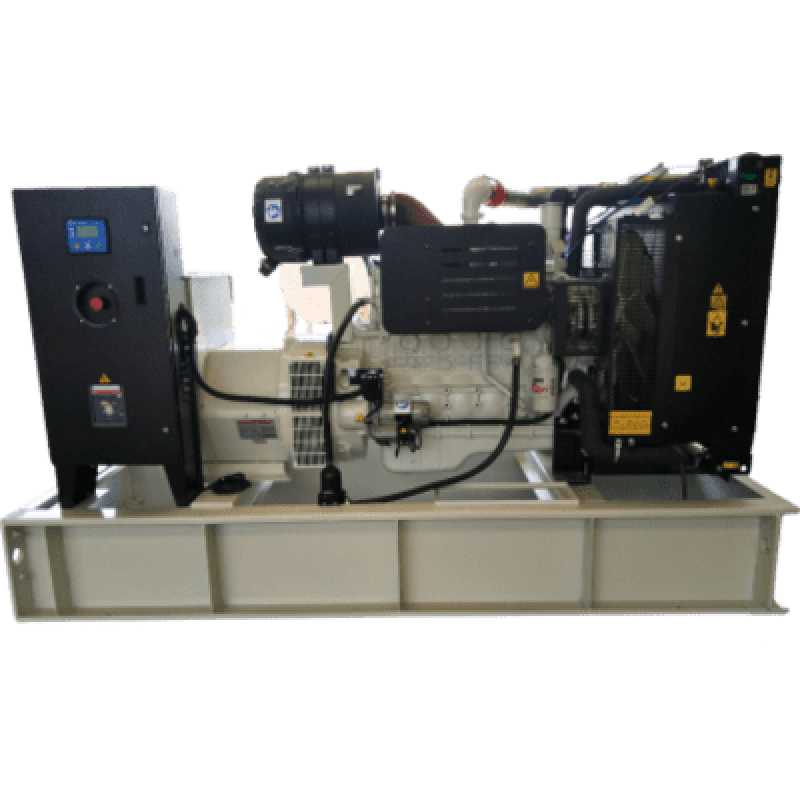

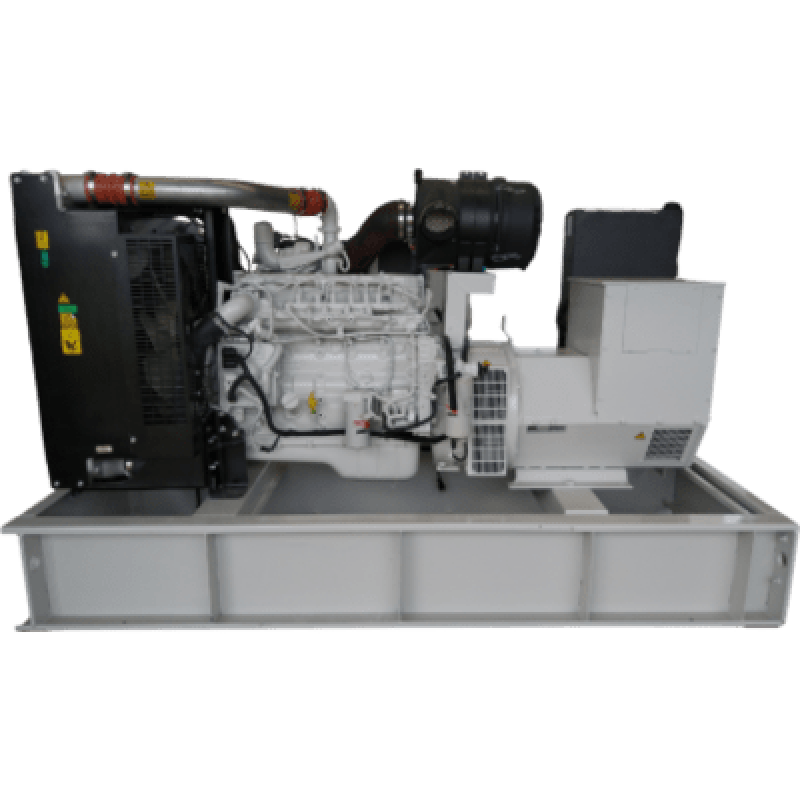

Planta de Emergencia Diesel 220V/127/ 212 kW (265kVA) Emergencia / 181 kW (226 kVA) Continuo / Motor Cummins QSB7G5 6 Cilindros / Generador Stamford S0L2M1.

  • Potencia emergencia 265 KVA / continua 226KVA a 1800 RPM
  • Motor Cummins QSB7G5 diesel 6 cilindros, Capacidad embolar 6.69 Litros.
  • Generador Stamford, con aislamiento clase H
  • Regulación de voltaje ±1.5%
  • Tanque de 360 litros para 6.1 horas en operación de Emergencia
  • Control digital PEM-CAP con pantalla LCD y transferencia automática
Modelo
070G5D0212B0700
Marca
PLANELEC
SAT
26111601Generadores diesel
1 años de garantía
Precio de lista:$1,764,374.43-35%

MXN

$1,143,753.76

IVA incluido

TC: $17.38 MXN/USD · IVA 16% incluido

PLANELEC
0
Entrar como distribuidor
Producto Agotado
Cotizar por WhatsApp

Información técnica

Especificaciones

PLANELEC modelo: 070G5D0212B0700

Planta de emergencia diesel trifásica diseñada para aplicaciones de respaldo de energía en instalaciones comerciales e industriales. Integra un motor Cummins X2.5G4 de 3 cilindros en línea con inyección directa y enfriamiento por agua, acoplado directamente a un generador Stamford S0L2M1 con aislamiento clase H para ambientes húmedos y corrosivos.

Especificaciones Generales

  • Marca: PLANELEC
  • Modelo: 070G5D0212B0700
  • Potencia servicio emergencia: 212 KW / 265 KVA
  • Potencia servicio continuo: 181 KW / 226 KVA
  • Voltaje nominal de generación: 220/127
  • Frecuencia: 60 Hz
  • Factor de potencia: 0.80
  • Número de fases: 3
  • Número de hilos: 4
  • Regulación de voltaje: ±1.5%
  • Regulación de frecuencia: ±4%
  • Capacidad emergencia hasta: 1706 MSNM
  • Capacidad continua hasta: 1706 MSNM
  • Temperatura de operación: 50°C
  • Tiempo para proporcionar plena carga (automáticas): 5 a 8 segundos
  • Dimensiones (L x A x H aprox.): 258 x 100 x 155 cm.
  • Peso aproximado: 1581 Kg
Motor Cummins QSB7G5
  • Tipo: Diesel de 4 tiempos, simple efecto, combustión interna.
  • Norma: ISO-3046.
  • Inyección: Directa.
  • Enfriamiento: Por agua.
  • Lubricación: A presión.
  • Número de cilindros: 6.
  • Diámetro del embolo: 107 mm.
  • Carrera del embolo: 124 mm.
  • Capacidad embolar: 6.69 litros.
  • Velocidad del embolo: 7.4 m/segundo.
  • Velocidad angular: 1800 RPM.
  • Potencia máxima efectiva a 1800 RPM: 242 KW (324 HP).
  • Potencia continua efectiva a 1800 RPM: 208 KW (279 HP).
  • Relación de compresión: 17:2:1.
  • Presión media efectiva a plena carga: 2404 kPa.
  • Consumo de combustible a plena carga: 59 L/h.
  • Tipo de aspiración: Turboalimentada/ postenfriada.
  • Succión de bomba de combustible: 1.5 m.
  • Capacidad del carter: 18.5 Lt.

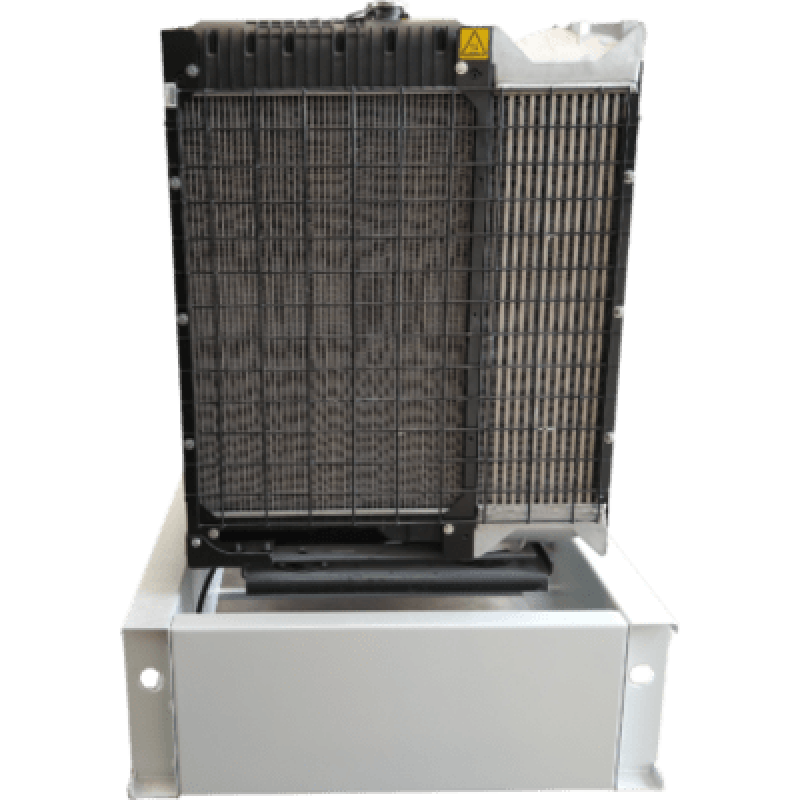

  • Capacidad del radiador: 26 Lt.
  • Factor de temperatura: 3.4% x 10°C.
  • Factor de ajuste por altitud: 8% x 300 M.

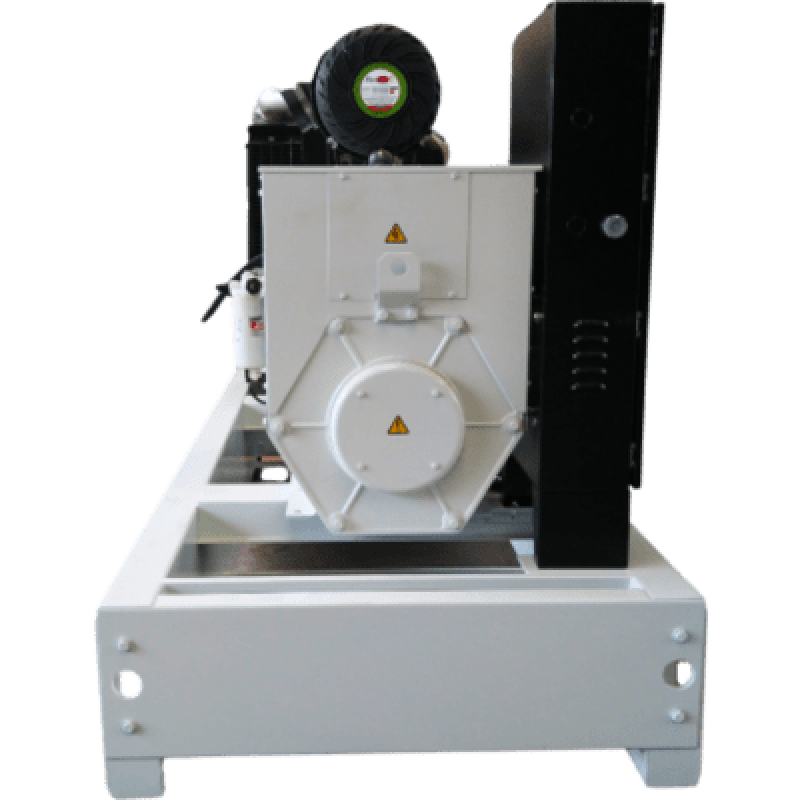

Generador Stamford S0L2M1
  • Marca: STAMFORD
  • Tipo: UCI274H
  • Potencia servicio emergencia: 224 KW / 280 KVA
  • Potencia servicio continuo: 220 KW / 275 KVA
  • Voltaje nominal entre fases (ajuste ±10%): 220/127
  • Eficiencia: 0.9335
  • Factor de potencia: 0.8
  • Frecuencia: 60 Hz
  • Velocidad angular: 1800 RPM
  • Auto excitado: Sí
  • Autorregulado: Sí
  • Regulación de voltaje (vacío a plena carga): ±0.5%
  • Equilibrio de fases con carga equilibrada: 1%
  • Modulación uniforme de voltaje máxima: -1/2 de 1%
  • Capacidad de sobrecarga para arranque de motores: 200% / kVA
  • Aislamiento: Clase H.
  • Normas: NEMA, EGSA
  • Rodamientos: Lubricantes con reserva de grasa, curva B-10 para 5 años continuos.
  • Ventilador: Integrado de alta eficiencia.
  • Factor de influencia telefónica (TIF): 50% máximo
  • Excitatriz: Corriente alterna trifásica de alta eficiencia con rectificadores de silicio
  • Regulador de voltaje: Automático de estado sólido tipo SCR, respuesta 20 ms, protección por baja frecuencia, ajuste de estabilidad, reóstato de ajuste fino.
Transferencia Automático.
  • Marca: PLANELEC.
  • Fases: 3.
  • Frecuencia: 60 HZ
  • Unidad de transferencia: A base de contactores.
  • Enclavamiento eléctrico: Para la protección del mecanismo de contactores.
  • Dispositivo de tiempo ajustable: retardar el paro del motor de combustión interna y permitir su enfriamiento durante un tiempo previamente ajustado de 120 seg. después de haberse restablecido el suministro normal de energía eléctrica.
  • Botón de prueba: Para operar el equipo completo, aunque exista energía del suministro normal.
Silenciador Donaldson M085409
  • Modelo: 86526M 0 M120749
  • Lámina tapas: Calibre 16 resistente en tapas que ayudar a alargar la vida.
  • Tapa soporte interno: Adicional
  • Diseño: Flujo libre para menor contrapresión
  • Configuración: En L para facilitar instalación
  • Geometría: Reduce ruido sin materiales contaminantes
  • Pintura: Para altas temperatura especial para motores fuera de carretera
  • Contrapresión máxima libre: 1" Hg para tubería de escape
  • Entrada: 5"
  • Salida: 5"
Control y Transferencia Automática PEM-CAP
  • Controlador: PEM-CAP, microprocesador con pantalla LCD de alta definición
  • Funciones principales: Arranque, paro, funcionamiento, protección de unidad y monitoreo de estado
  • Transferencia automática: Entre red normal y generador
  • Contador de horas: Información precisa para monitoreo y mantenimiento
  • Protección IP: IP65 (con junta opcional)
  • Detección: 3 fases del generador, 3 fases de normal
  • Monitoreo de carga: kW, kVA, kVAr, F.P.
  • Protección: Sobrecarga del generador,
  • Entradas: 3 analógicas/digitales configurables, 4 digitales configurables
  • Medición velocidad: Generador o conexión CAN
  • Alarmas mantenimiento: 3 alarmas por mantenimiento del motor
  • Protección velocidad: Del motor
  • Contador horas: Del motor
  • Precalentamiento: Del motor
  • Programador: Ejercitador
  • Control velocidad: De ralentí en arranque y paro del motor
  • Monitoreo: Voltaje de la batería
  • Arranque: Con bajo voltaje de batería, arranque remoto configurable
  • Acciones por falla: Alarma, desconexión eléctrica o paro
  • Indicador: Alarma en pantalla
  • Registro: 50 eventos.
Accesorios Incluidos
  • Base de acero estructural para motor, generador y tanque diario
  • Almohadillas modulares "M" que eliminan necesidad de anclaje
  • Instructivos de operación, mantenimiento e instalación
  • Catálogos de partes
  • Diagramas eléctricos
  • Plano de colocación y distribución de equipo
Notas Importantes y Advertencias
NOTAS TÉCNICAS:
ADVERTENCIA (DE INSTALACIÓN Y SELECCIÓN): El equipo debe ser arrancado por la marca.
Si el generador opera por encima de la altitud indicada en la ficha técnica, su potencia disponible será menor a la nominal.

Características principales

  • Potencia emergencia 265 KVA / continua 226KVA a 1800 RPM
  • Motor Cummins QSB7G5 diesel 6 cilindros, Capacidad embolar 6.69 Litros.
  • Generador Stamford, con aislamiento clase H
  • Regulación de voltaje ±1.5%
  • Tanque de 360 litros para 6.1 horas en operación de Emergencia
  • Control digital PEM-CAP con pantalla LCD y transferencia automática
