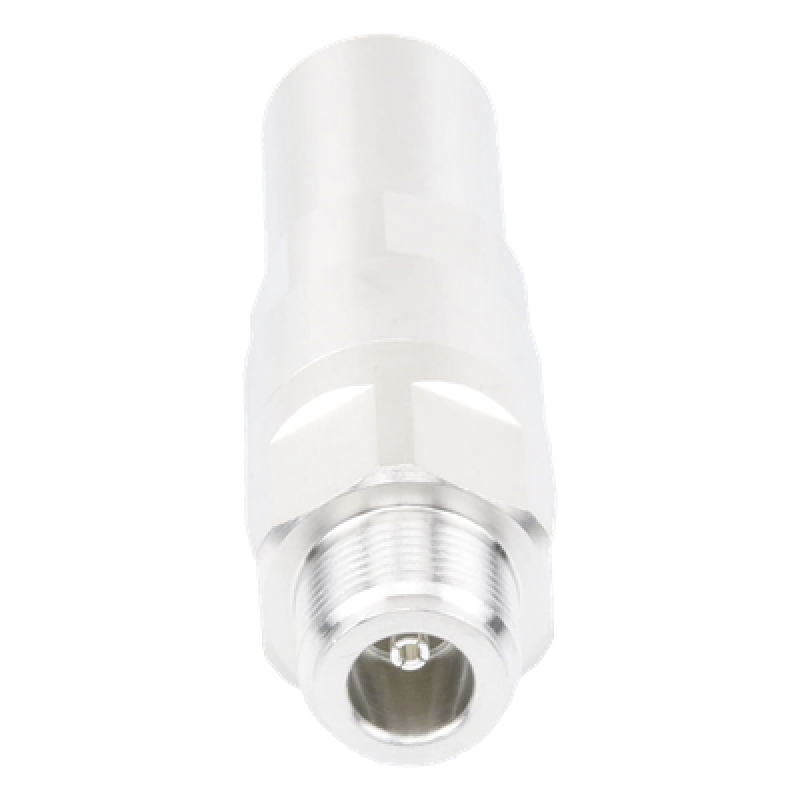

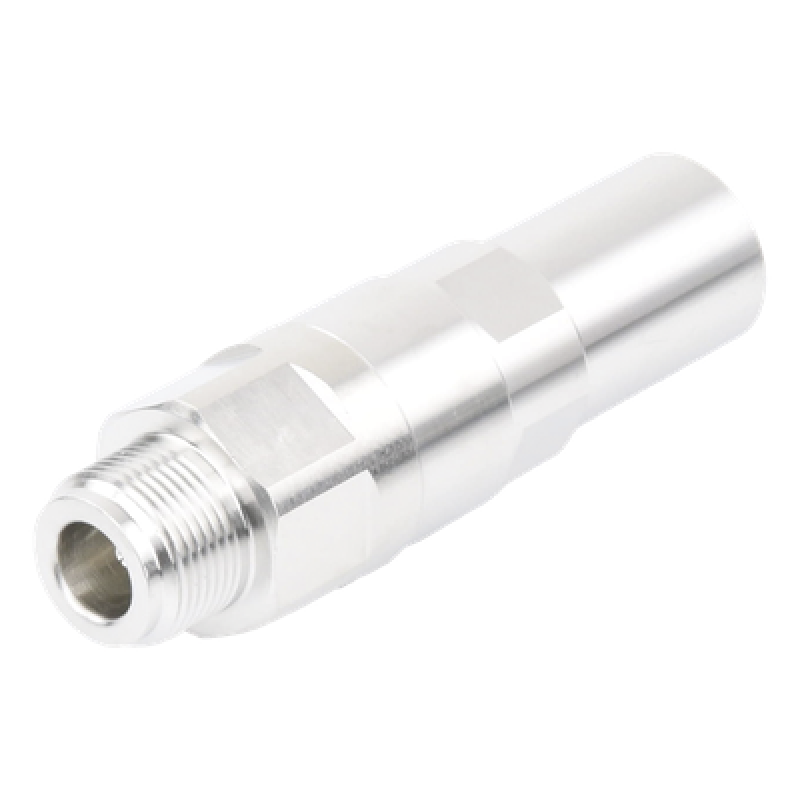

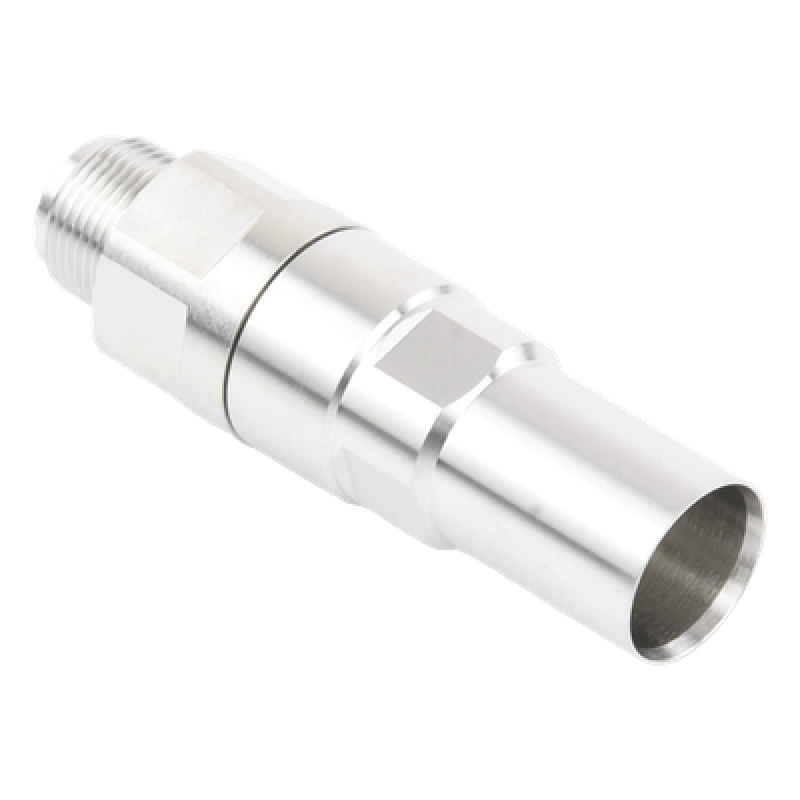

Conector N Hembra para LDF4-50A, LP-450

Conector N hembra para cables Heliax
Diseño de cuerpo recto eficiente
Ángulo de montaje straight estándar
Construcción robusta y duradera
Rango de frecuencia 0-8800 MHz
Impedancia 50 ohm para RF

Modelo

L4TNF-PSA

Marca

39121433Conectores de radiofrecuencia (rf)

3 años de garantía

Precio de lista:$928.11-32%

$626.71

IVA incluido

TC: $16.98 MXN/USD · IVA 16% incluido

95+95 próximamente

Hoja_tecnica

Instalacion

Información técnica

Especificaciones

Ficha del fabricante

Características Principales

Tipo N hembra conector para cables Heliax
Diseño de cuerpo recto para instalación eficiente
Soporta ángulo de montaje straight estándar
Construcción robusta para durabilidad prolongada
Optimizado para aplicaciones de radiofrecuencia

Especificaciones Generales

Tipo: N Hembra
Cuerpo: Recto
Serie: HELIAX® | Positive Stop™
Ángulo de montaje: Straight
Impedancia del conector: 50 ohm
Frecuencia de operación: 0 – 8800 MHz
Impedancia del cable: 50 ohm
Tercer orden IMD: -116 dBm @ 910 MHz
Prueba de IMD: Dos portadores +43 dBm
Tensión de operación RF: 707.00 V (vrms)

Especificaciones Eléctricas

Tensión de prueba DC: 2000 V
Resistencia contacto exterior: 0.30 mOhm (máx.)
Resistencia contacto interior: 2.00 mOhm (máx.)
Resistencia de aislamiento: 5000 MOhm (mín.)
Potencia promedio: 0.6 kW @ 900 MHz
Potencia pico: 10.00 kW (máx.)
Pérdida de inserción: 0.05 dB (típico)
Efectividad de blindaje: -130 dB
Código HS: 854420 (Cables coaxiales y otros conductores eléctricos coaxiales)

Especificaciones Mecánicas

Método de sujeción contacto exterior: Anillo abocardador
Método de sujeción contacto interior: Captivo
Recubrimiento contacto exterior: Trimetal
Recubrimiento contacto interior: Plata
Durabilidad de sujeción: 25 ciclos
Durabilidad de interfaz: 500 ciclos
Método durabilidad interfaz: IEC 61169-16:9.5
Fuerza de retención: 890 N | 200 lbf
Par de retención: 5.42 N-m | 48.00 in lb
Fuerza de inserción: 66.72 N | 15.00 lbf
Método fuerza inserción: MIL-C-39012C-3.12, 4.6.9
Tamaño nominal: 1/2 in
Diámetro: 22.35 mm | 0.88 in
Longitud: 73.65 mm | 2.90 in
Peso: 88.46 g | 0.20 lb

Especificaciones Ambientales

Temperatura operación: -55 °C a +85 °C (-67 °F a +185 °F)
Profundidad inmersión: 1 m
Prueba inmersión: Mating Unmated
Método prueba inmersión: IEC 60529:2001, IP68
Prueba chorros de agua: Mating Unmated
Método prueba chorros: IEC 60529:2001, IP66
Resistencia humedad: MIL-STD-202F, Método 106F
Choque mecánico: MIL-STD-202, Método 213, Condición I
Choque térmico: MIL-STD-202F, Método 107G, Condición A-1, Temp. baja -55 °C
Vibración: IEC 60068-2-6
Corrosión: MIL-STD-1344A, Método 1001.1, Condición A

Return Loss/VSWR

50–1000 MHz: VSWR 1.02 | Return Loss 39.00 dB
1010–2200 MHz: VSWR 1.03 | Return Loss 37.00 dB
2210–3000 MHz: VSWR 1.05 | Return Loss 33.00 dB
3010–4000 MHz: VSWR 1.07 | Return Loss 29.00 dB
4010–6000 MHz: VSWR 1.12 | Return Loss 25.00 dB

Cumplimiento Regulatorio

RoHS: 2011/65/EU Cumple por Exención
China RoHS: SJ/T 11364-2006 Por encima del Valor Máximo de Concentración (MCV)
ISO 9001:2008: Diseñado, fabricado y/o distribuido bajo este sistema de gestión de calidad

Para cables coaxiales LP-450A, LDF4-50A

Herramientas recomendadas:

MCPT-L4 -- Herramienta manual para preparar cable Heliax.
CP-T12U -- Herramienta automatizada para taladro.
