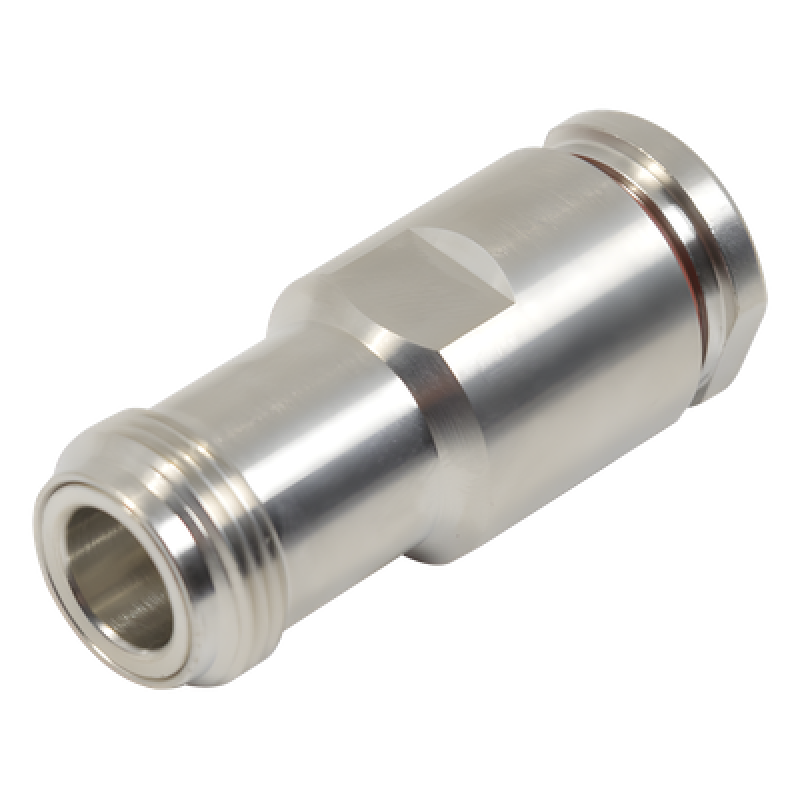

Conector N Hembra para CNT-400, 9913, RG8/U

Conector N hembra para cables CNT-400, 9913 y RG8/U
Alta eficiencia transmisión señal con VSWR 1.05 (32.26 dB)
Diseño robusto exterior con revestimiento tri-metal y plata
Fácil instalación con abrazadera y contacto interior captivado
Durabilidad 500 ciclos con retención 330 N (74 lbf)
Rango temperatura -40°C a +85°C para ambientes extremos

Modelo

400BPNF-C

Marca

39121433Conectores de radiofrecuencia (rf)

3 años de garantía

Precio de lista:$432.34-41%

$256.22

IVA incluido

TC: $16.98 MXN/USD · IVA 16% incluido

45+45 próximamente

Hoja técnica

Instalación

Información técnica

Especificaciones

Ficha del fabricante

Características Principales

Conector N hembra para cables coaxiales CNT-400
Compatibilidad con cables Belden 9913 y RG8/U
Alta eficiencia de transmisión de señal
Diseño robusto para aplicaciones exteriores
Fácil instalación y mantenimiento

Especificaciones Eléctricas

Frecuencia de operación: 0 – 6000 MHz
Impedancia del cable: 50 ohm
Impedancia del conector: 50 ohm
Voltaje de operación RF: 707.00 V (vrms)
Voltaje de prueba DC: 2500 V
Resistencia contacto exterior: 0.25 mOhm (máx.)
Resistencia contacto interior: 1.00 mOhm (máx.)
Resistencia de aislamiento: 5000 MOhm (mín.)
Pérdida de inserción: 0.05 dB (típico)

Especificaciones Mecánicas

Revestimiento contacto exterior: Trimetal
Revestimiento contacto interior: Plata
Método de fijación contacto exterior: Abrazadera
Método de fijación contacto interior: Captivado
Durabilidad de la interfaz: 500 ciclos
Fuerza de retención del conector: 330 N | 74 lbf
Par de torsión de retención: 0.56 N·m | 0.41 ft lb
Diámetro: 18.00 mm | 0.71 in
Longitud: 40.55 mm | 1.60 in
Peso: 44.58 g | 0.10 lb

Especificaciones Ambientales

Temperatura de operación: -40 °C a +85 °C (-40 °F a +185 °F)
Temperatura de almacenamiento: -65 °C a +125 °C (-85 °F a +257 °F)
Profundidad de inmersión: 1 m
Prueba de inmersión: Mating Mated
Método prueba de choque mecánico: IEC 60068-2-27

Compliance y Certificaciones

RoHS: 2011/65/EU Compliant by Exemption
China RoHS: SJ/T 11364-2006 Above Maximum Concentration Value (MCV)
ISO 9001:2008: Diseñado, manufacturado y/o distribuido bajo este sistema de gestión de calidad

Pérdida de Retorno / VSWR

0–3000 MHz: VSWR 1.05 / 32.26 dB
3000–6000 MHz: VSWR 1.12 / 24.94 dB

Características principales

Conector N hembra para cables CNT-400, 9913 y RG8/U
Alta eficiencia transmisión señal con VSWR 1.05 (32.26 dB)
Diseño robusto exterior con revestimiento tri-metal y plata
Fácil instalación con abrazadera y contacto interior captivado
Durabilidad 500 ciclos con retención 330 N (74 lbf)
Rango temperatura -40°C a +85°C para ambientes extremos
